- 143 -- 143 -
NEDERLANDS

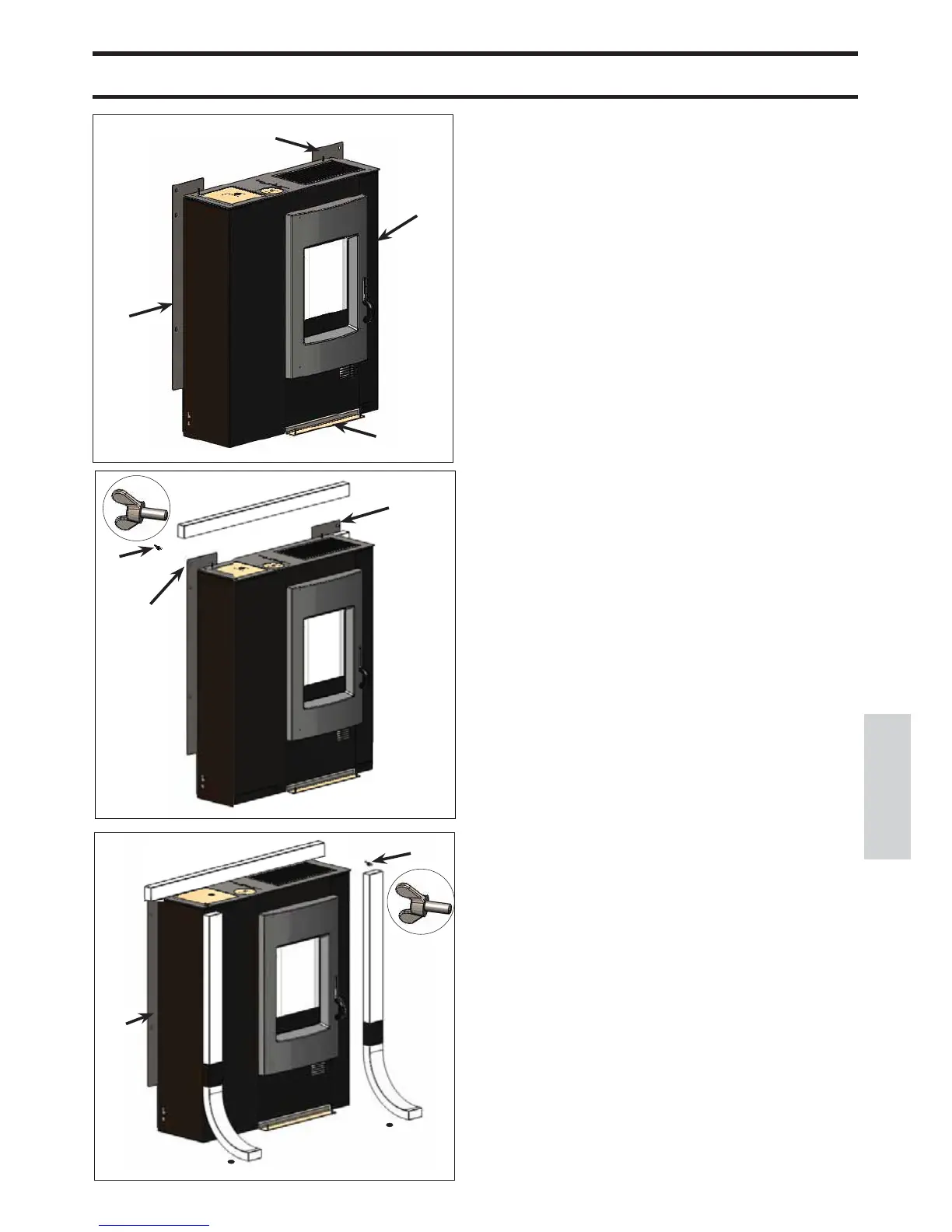

MONTAGE BEKLEDING
Afb. 1
A
B
C
Afb. 1
De kachel wordt geleverd (afb. 1) met de metalen zijpanelen
(A-B-), de metalen staven (C-D) voor het bevestigen van de
horizontale elementen in marmer reeds gemonteerd.
De onderstaande onderdelen zijn afzonderlijk verpakt.
• 2 laterale elementen in marmer (E - afb. 2)
• 1 horizontaal zij-element bovenaan in marmer (F - afb. 3)
• 1 horizontaal element onderaan in marmer (G - afb. 4)
• 6 vleugelschroeven M6 (X)
• 12 ringen (Y)
• 4 dopjes (Z)
Voor het monteren dient u als volgt te werk te gaan:
Afb. 2
Monteer het horizontale marmeren bovenelement (F) op de
metalen staven (C).
Maak het horizontale marmeren bovenelement (F) vast op de
metalen staven (C) met behulp van de ringen en de vleugel-
schroeven M6 (X en Y).
Afb. 3
Breng onder de marmeren zij-elementen (E) de bijgeleverde
dopjes (Z) aan.
Monteer de twee marmeren zij-elementen (E) op de metalen
staven (C) met behulp van de ringen en de vleugelschroeven
M6 (X en Y).
C
D
Afb. 2
E
E
C
X/Y
Z
Z
F
C
C
X/Y
Afb. 3
