EdilKamin Dame User Manual

- 169 -
DANSK
- 169 -
BEKLÆDNINGSMONTERING
Ŏ g. 1
Ŏ g. 2
A
B
C
Fig. 1

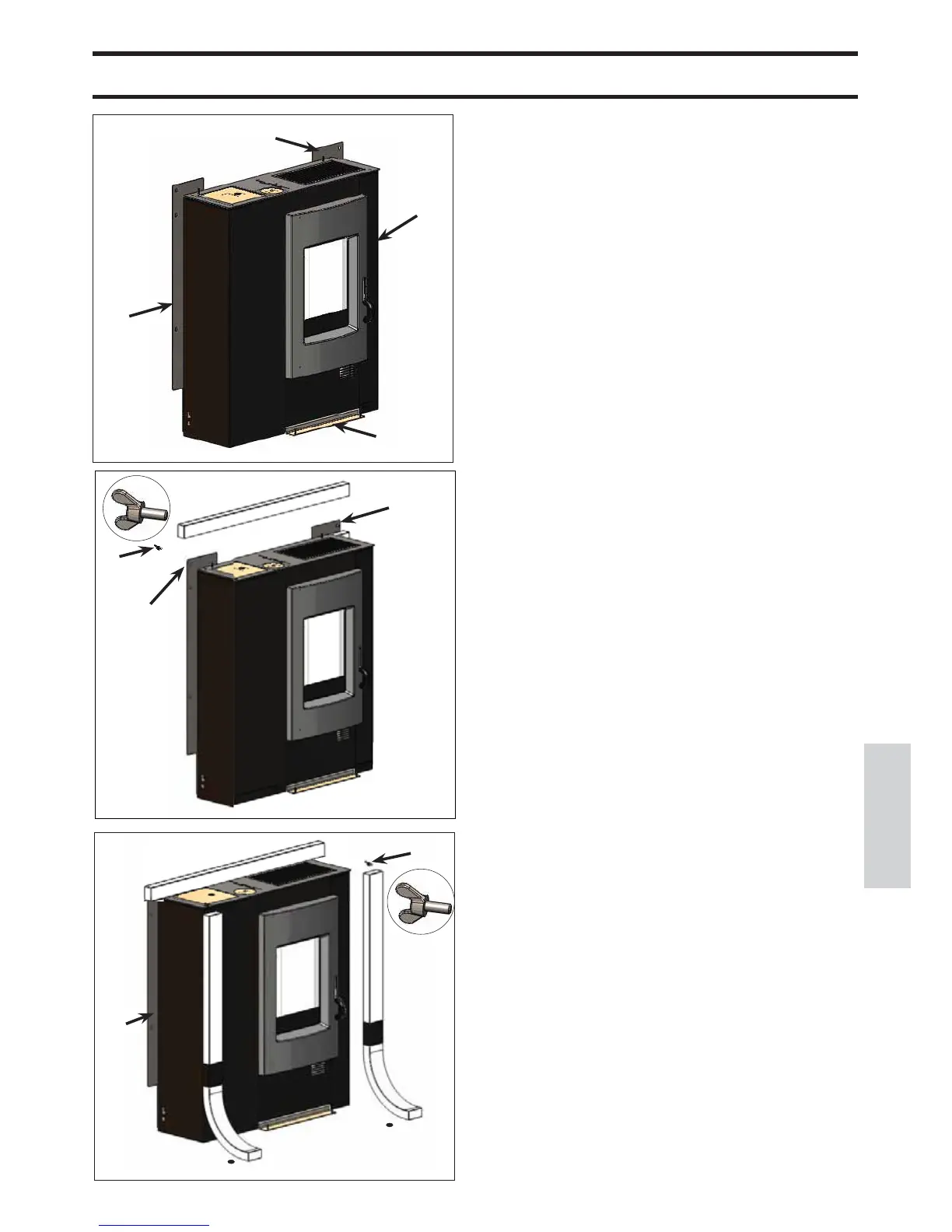

Brændeovnen leveres (fi g. 1) med monterede metalsider (A-B)
og metalbeslag (C-D) til fastgøring af de lodrette elementer i
marmor fortil.
Nedenstående dele er derimod pakket separat.
• 2 sideelementer i marmor (E - fi g. 2)
• 1 stk. øvre vandret element i marmor (F - fi g. 3)
• 1 stk. nedre vandret element i marmor (G - fi g. 4)
• 6 stk. vingeskruer M6 (X)
• 12 stk. skiver (Y)
• 4 stk gummistykker (Z)
For monteringen skal du gøre følgende:
Fig. 2
Montér den øverste, vandrette marmorindsats (F) i metalbesla-
gene (C).
Fastgør det øverste vandrette element i marmor (F) på metalbe-
slagene (C) ved hjælp af skiverne og vingeskruerne M6 (X og
Y).
Fig. 3
Placér de medfølgende gummistykker (Z) neden under sideele-
menterne i marmor (E).
Montér de to sideindsatser af marmor (E) på metalbeslagene
(C) ved hjælp af skiverne og vingeskruerne M6 (X og Y).
C
D
E
E
C
X/Y
Z
Z
F
C
C
X/Y
Ŏ g. 3
