FRANÇAIS
MONTAGE REVÊTEMENT
Ŏ g. 1
A
B
C
Fig. 1

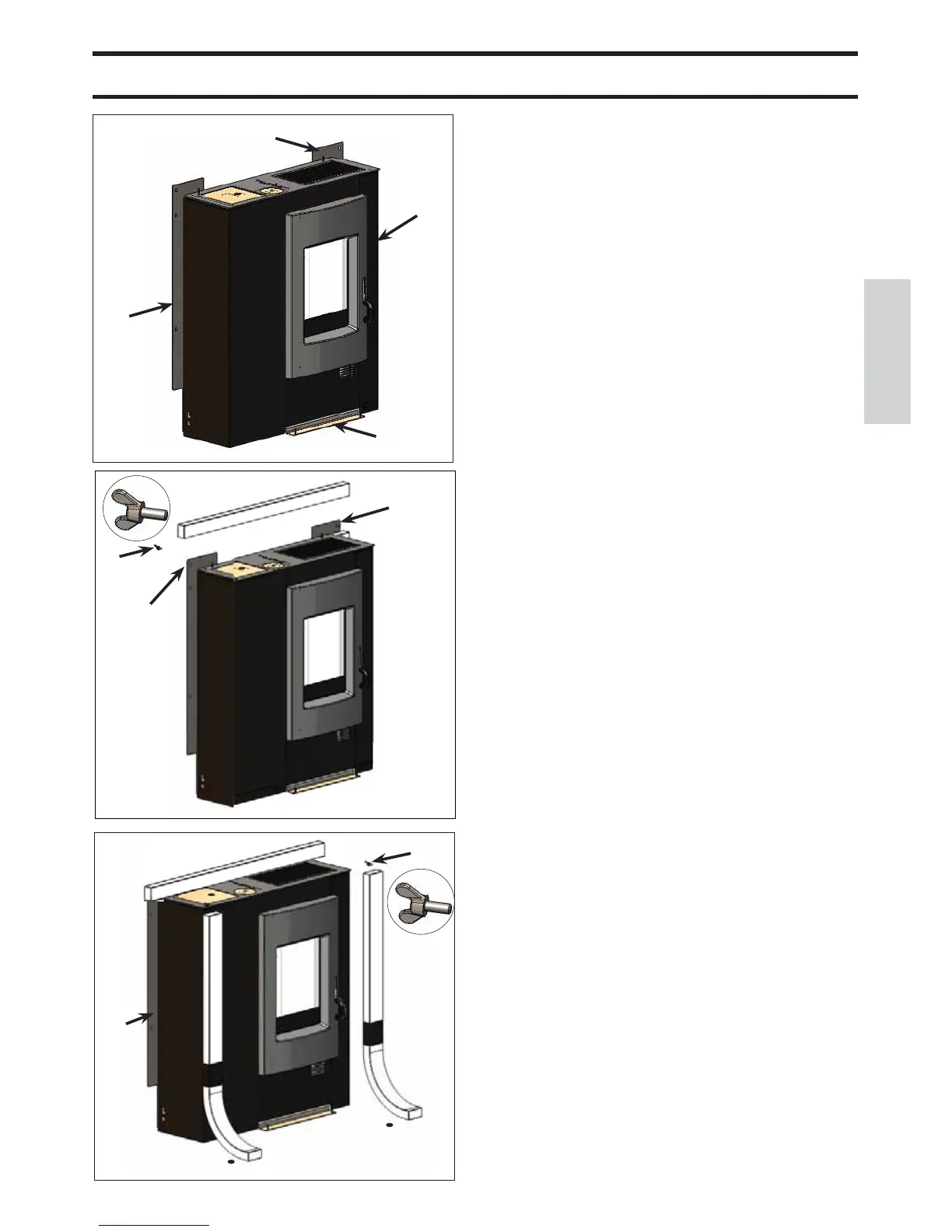

Le poêle est fourni (fi g. 1) déjà équipé des côtés métalliques (A-
B) et des étriers métalliques (C-D) pour la fi xation des éléments
horizontaux en marbre.
Les pièces indiquées ci-dessous sont en revanche emballées à
part.
• n° 2 éléments latéraux en marbre (E - fi g. 2)
• n° 1 élément horizontal supérieur en marbre (F - fi g. 3)
• n° 1 élément horizontal inférieur en marbre (G - fi g. 4)
• 6 vis avec ailettes M6 (X)
• n° 12 rondelles (Y)
• 4 tampons en caoutchouc (Z)
Pour le montage, procéder de la manière suivante :
Fig. 2
Monter l’élément horizontal supérieur en marbre (F) en appui
sur les étriers métalliques (C).
Fixer l’élément horizontal supérieur en marbre (F) sur les
étriers métalliques (C) à l’aide des rondelles et des vis avec
ailettes M6 (X et Y).
Fig. 3
Appliquer sous les éléments latéraux en marbre (E) les tampons
en caoutchouc (Z) fournis.
Monter sur les étriers métalliques (C) les deux éléments
latéraux en marbre (E), en utilisant les rondelles et les vis avec
ailettes M6 (X et Y).
C
D
Ŏ g. 2
Ŏ g. 3
E
E
C
X/Y
Z
Z
F
C
C
X/Y
