PORTUGUÊS

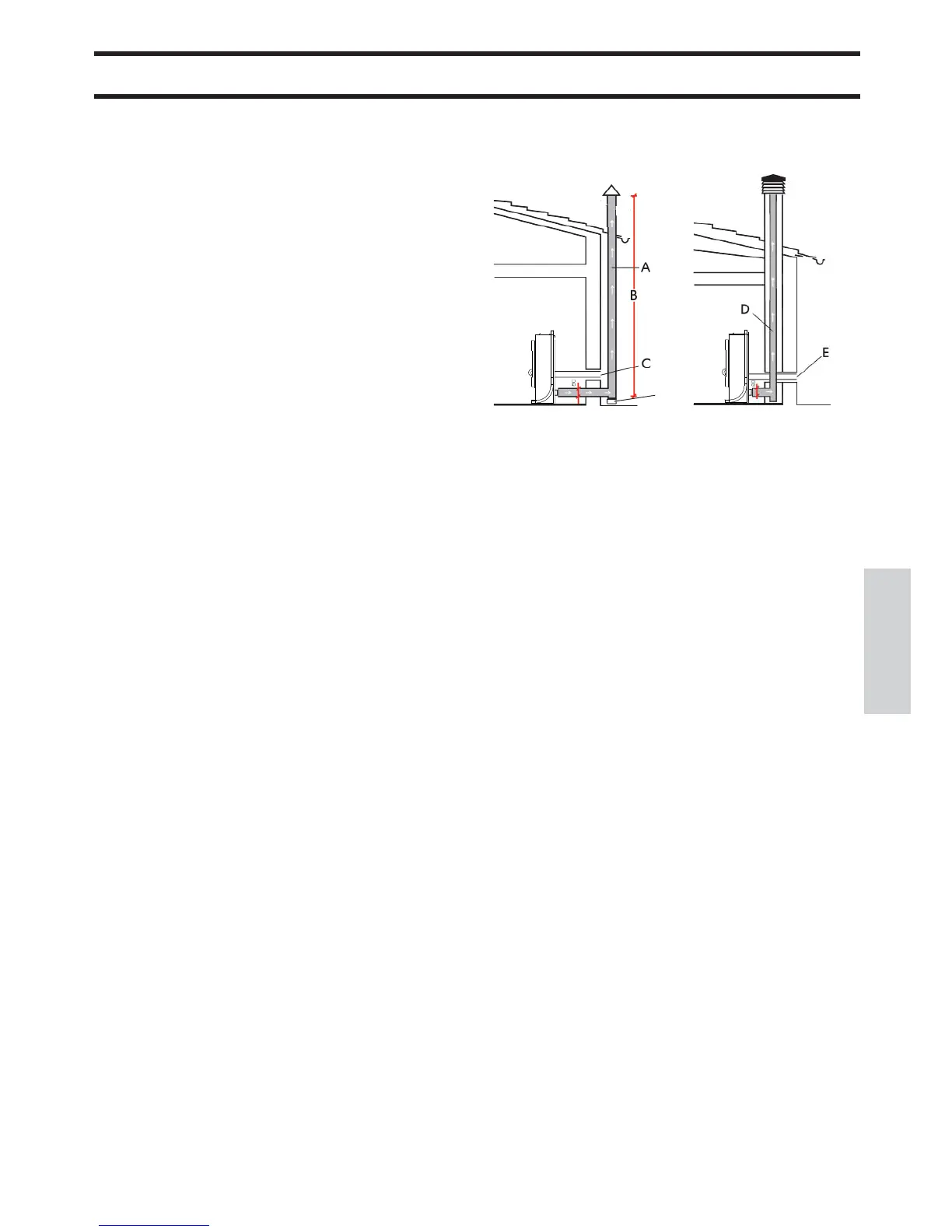

A: tubo de evacuação de fumos em aço isolado nos termos da
norma EN 1856
B: altura mínima 1,5m e e pata além da gronda do tecto
C-E: tomada de ar do ambiente externo (secção passante mínimo 80
cm²)
D: chaminé em aço, interna à chaminé existente em cimento.
CHAMINÉ
As características fundamentais são:
- secção int.erna à base igual ao da chaminé
- secção de saída menor do duplo da chaminé
- posição ao vento, acima do tecto e fora das zonas de refl uxo.
DESCARGA FUMOS
O sistema de descarga deve ser unico para a estufa (não se
admitem descargas na chaminé com outros dispositivos).
Em Alemanha, a descarga pode ser efectuada com tubo múlti-
plo após a verifi cação por parte de um limpador de chaminé.
A descarga dos fumos é efectuada através da boca de diâmetro
8 cm saída na parte traseira ou superior.
A descarga fumos deve ser ligada com o exterior utilizando
os tubos em aço certifi cados EN 1856 O tubo deve ser vedado
hermeticamente.
Um exemplo de tubo adequado possui as seguintes indicações:
T600 N1 D V2 L50050 G70 (não adequado com T < 200 ; 0
que indica nenhuma resistência ao fl uxo de fuligem).
Para a resistência dos tubos e o eventual isolamento é necessá-
rio utilizar materiais resistentes às altas temperaturas (silicone
ou massas para altas temperaturas).
O único trajeto horizontal admitido pode ter um comprimento
até 2 m. è possível um número de curvas com amplitude max
de 90º (em relação à vertical) até 3.
É necessário ( se a descarga não se introduz numa chaminé)
um trajecto vertical e um terminal anti-vento (referência UNI
10683).
Em França, consultar o DTU 24.1 e DTU 24.2. com relação à
descarga de fumos.
A conduta vertical pode ser interna ou externa deve ser isolado
apropriadamente. Se o canal se introduz numa chaminé, esta
deve ser apropriada para combustíveis sólidos e se maior de ø
150 mm, é necessário ajustar com tubos de secção e materiais
apropriados (ex. aço ø 80 mm).
Todos os trajectos do conduto fumos devem ser inspeccionados
. As chaminés e condutos de fumo aos quais estão ligados os
aparelhos utilizadores de combustível sólidos devem ser limpos
pelo menos uma vez por ano (verifi car se na própria nação
existe uma normativa relacionada).
A ausência de controlo e limpeza regulares aumenta a probabi-
lidade de incêndio da chaminé.
Em caso proceder como de seguida: não apagar com água,
esvaziar o depósito pellet.
Contactar o pessoal especializado antes de reiniciar a máquina.
Esta estufa foi projectada para funcionar com qualquer con-
dição climática.
No caso de condições particulares, tais como vento forte, po-
derão intervir os sistemas de segurança que levarão ao desliga-
mento da estufa.
Neste caso, não deixar o aparelho funcionar com os disposi-
tivos de segurança desabilitados, caso este problema persista
contactar o Centro de Assistência Técnica.
INSTALAÇÃO
inspeção
CASOS TÍPICOS
Fig. 1 Fig. 2
