EdilKamin Dame - Montaje Revestimientos

- 91 -
ESPAÑOL
MONTAJE REVESTIMIENTOS
Ŏ g. 1
A
B
C

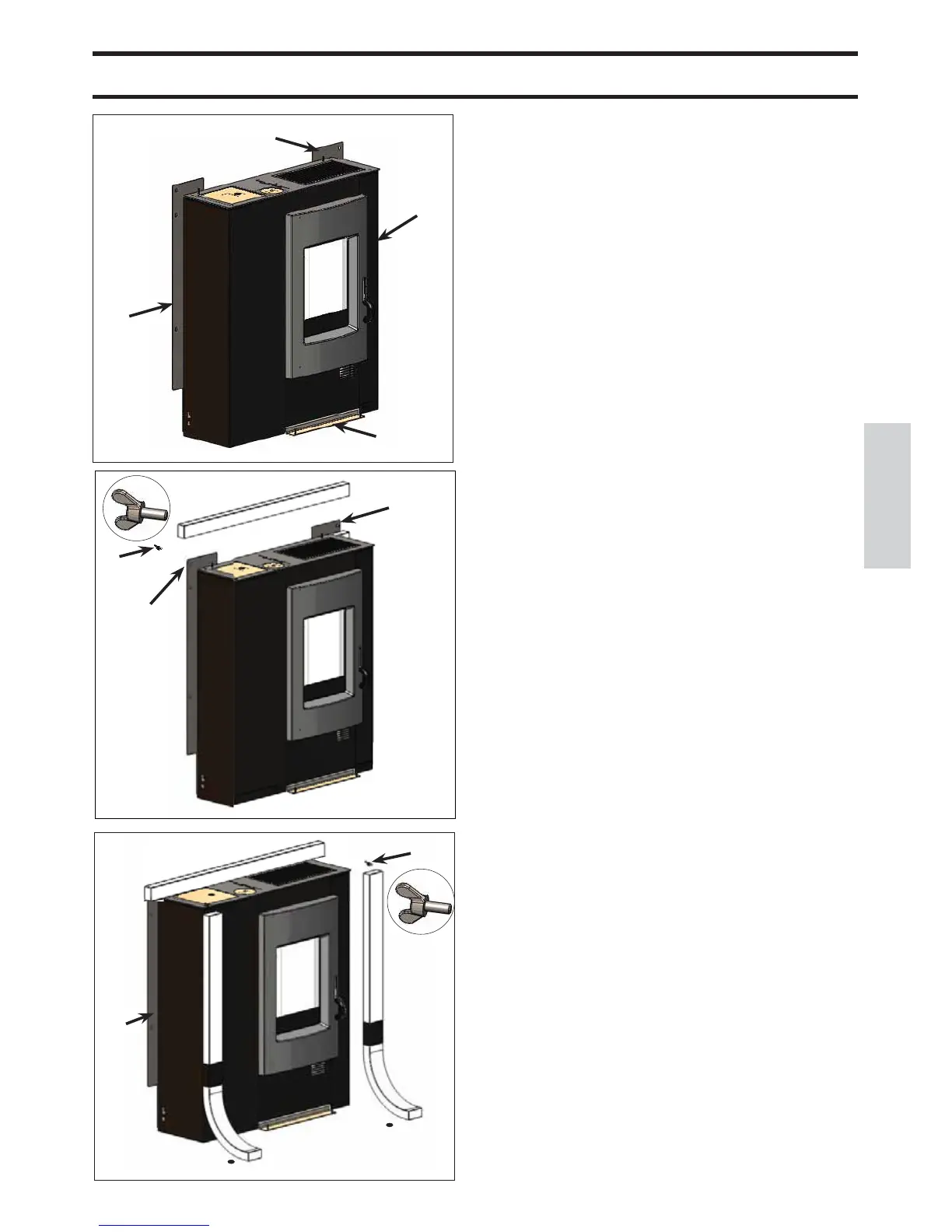

Fig. 1
La estufa se entrega (fi g. 1) con los laterales metálicos (A-B) y
las abrazaderas metálicas (C-D) para la fi jación de los elemen-
tos horizontales de mármol ya montados.
Por su parte, las piezas siguientes se embalan aparte:
• 2 elementos laterales de mármol
• 1 elemento horizontal superior de mármol (F - fi g. 3)
• 1 elemento horizontal inferior de mármol (G - fi g. 4)
• 6 tornillos con aletas M6 (X)
• n° 12 arandelas (Y)
• 4 gomas (Z)
Para el montaje seguir el procedimiento siguiente:
Fig. 2
Montar el elemento horizontal superior de mármol (F) y apoya-
do en los estribos metálicos (C).
Fijar el elemento horizontal superior de mármol (F) a los estri-
bos metálicos (C) utilizando las arandelas y los tornillos con
aletas M6 (X e Y).
Fig. 3
Aplicar las gomas (Z) en dotación debajo de los elementos
laterales de mármol (E).
Montar los dos elementos laterales de mármol (E) en los estri-
bos metálicos (C) utilizando las arandelas y los tornillos con
aletas M6 (X e Y).
C
D
Ŏ g. 2
Ŏ g. 3
E
E
C
X/Y
Z
Z
F
C
C
X/Y
