- 90 -
ESPAÑOL
INSTALACIÓN
SALIDA DE HUMOS
DAME está preparada para la conexión del tubo de salida de
humos por la parte posterior y por el top.

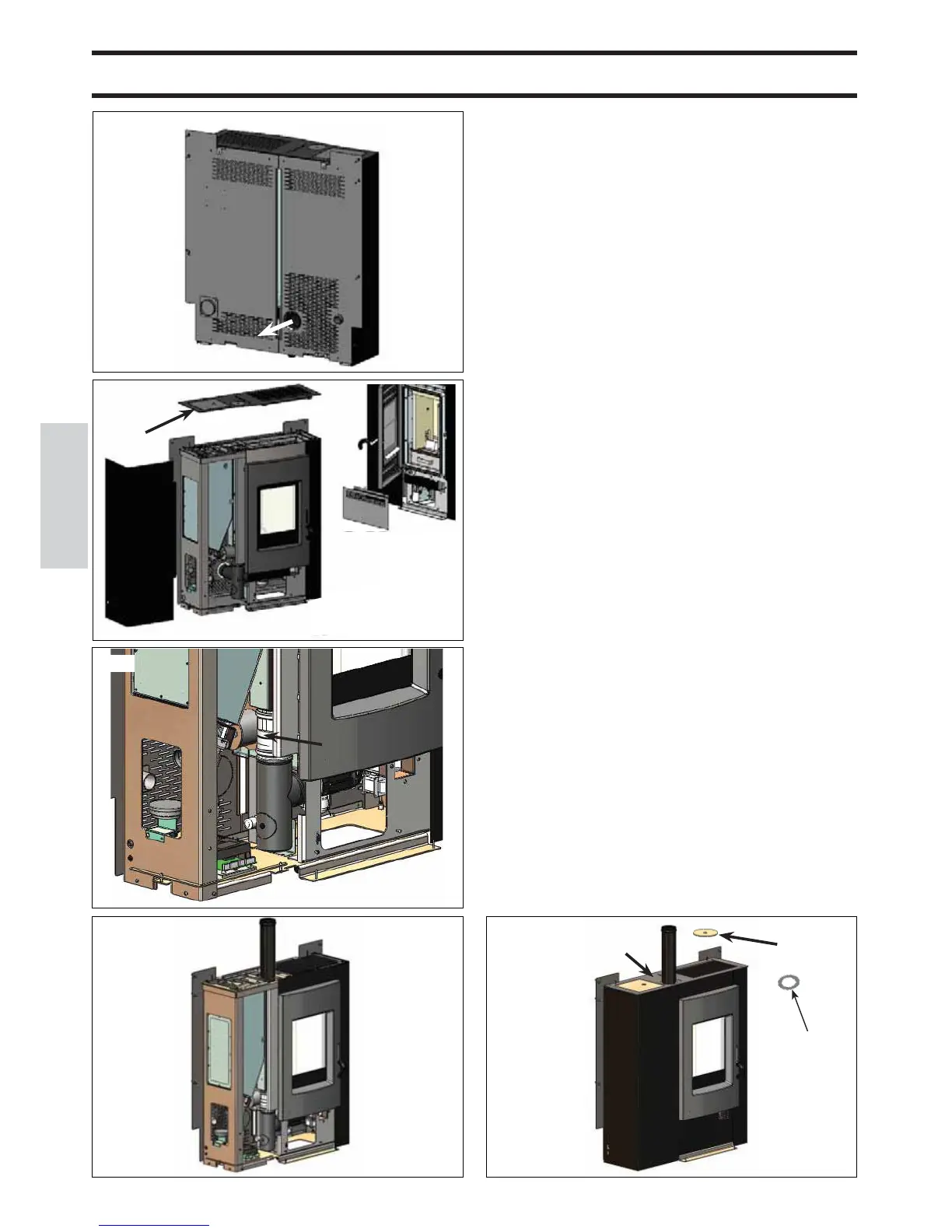

La estufa se entrega confi gurada para la salida del tubo de
humos por la parte posterior (fi g. 1).
CONEXIÓN SALIDA DE HUMOS POR EL COSTADO
IZQUIERDO
NOTA: REALIZAR LA CONEXIÓN ANTES DE EN-
SAMBLAR EL REVESTIMIENTO Y UTILIZAR EL KIT
OPCIONAL SALIDA DE HUMOS VERTICAL.
Fig. 2
• Desmontar el top de chapa (B - apoyado simplemente)
provisto de rejilla de salida aire caliente y el lateral metálico
izquierdo (A) extrayendo los tornillos.
• Abrir la puerta y desmontar el panel metálico inferior (C)
extrayendo los tornillos.
• Extraer el codo (F - en dotación) de la boca del caracol de
humos destornillando la tira.
Fig. 3-4
• Montar el tubo de salida vertical (G) mediante la tira en dota-
ción en la boca del caracol de humos.
N.B.: en la base del tubo de salida vertical (G) hay presente una
tapa de inspección para la limpieza.
• Aplicar el adaptador doble hembra (H - opcional) al tubo de
salida vertical y conectar el primer tramo del tubo de salida de
humos (T - no suministrado) a dicho adaptador (H).
Fig. 5
• Volver a montar el top de chapa (B), eliminar la tapa de cierre
(L) y utilizar el anillo de compensación (U).
• Volver a colocar el lateral metálico izquierdo (A) y el panel
metálico inferior debajo de la puerta (C).
Continuar ensamblando el revestimiento como se indica en las
páginas anteriores.
Ŏ g. 1
Ŏ g. 2
Ŏ g. 3
Ŏ g. 5Ŏ g. 4
B
A
F
G
H
T B
C
A
L
C
U
