PORTUGUÊS
MONTAGEM DO REVESTIMENTO
Ŏ g. 1
A
B
C
Fig. 1

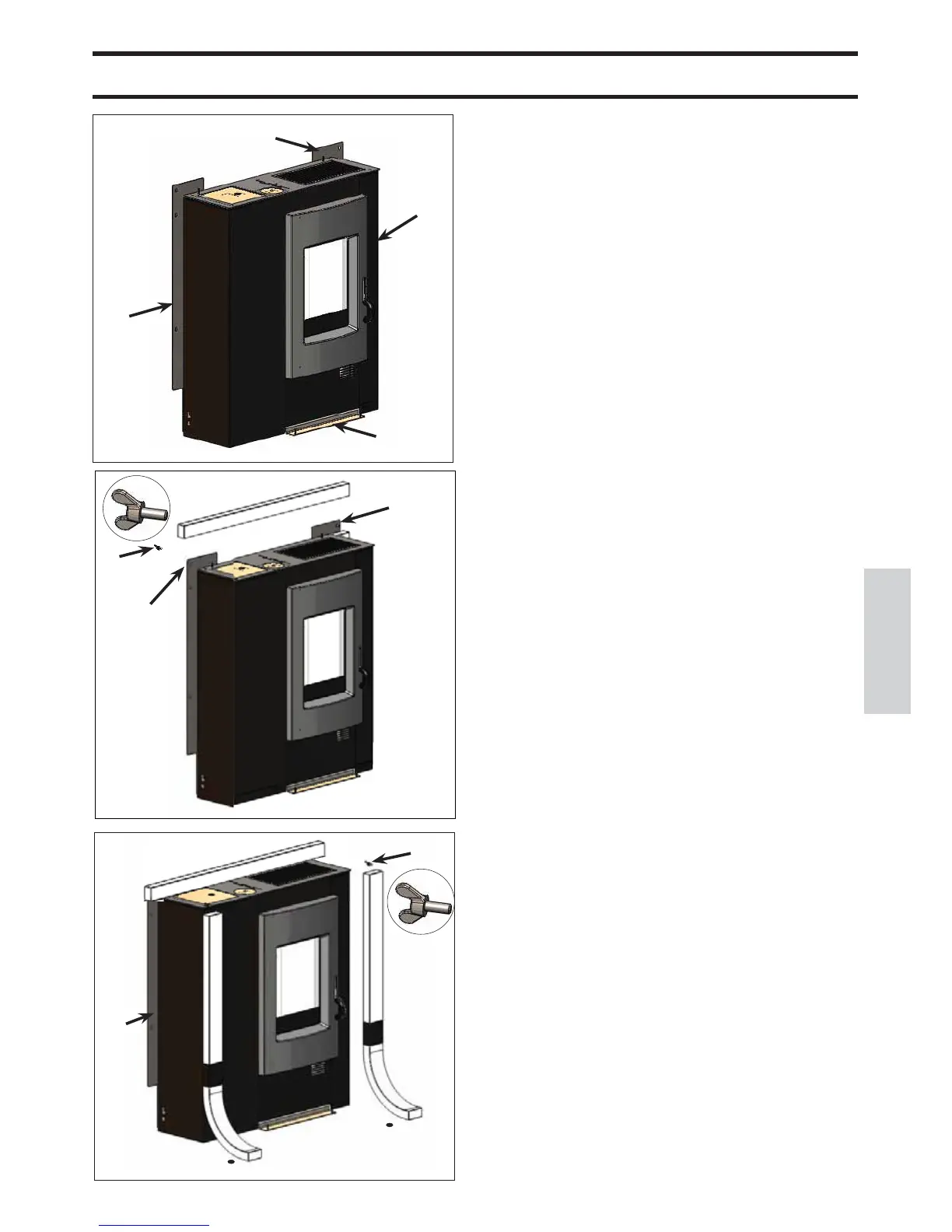

A salamandra a água é entregue (fi g. 1) com as laterais metáli-
cas (A-B) e os suportes metálicos (C-D) para a fi xação dos
elementos horizontais em mármore já montados.
As peças indicadas abaixo são embaladas à parte.
• 2 elementos laterais em mármore (E - fi g. 2)
• 1 elemento horizontal superior em mármore (F - fi g. 3)
• 1 elemento horizontal inferior em mármore (G - fi g. 4)
• 6 parafusos com abas M6 (X)
• 12 anilhase (Y)
• 4 borrachas (Z)
Para a montagem, proceder como segue:
Fig. 2
Montar o elementos horizontal superior em mármore (F) em
apoio nos suportes metálicos (C).
Fixar o elemento horizontal superior em mármore (F) nos
suportes metálicos (C) utilizando as anilhas e os parafusos com
abas M6 (X e Y).
Fig. 3
Aplicar as borrachas (Z) fornecidas com o aparelho sob os
elementos laterais em mármore (E).
Montar os suportes metálicos (C) e os dois elementos laterais
em mármore (E) utilizando as anilhas e os parafusos com abas
M6 (X e Y).
C
D
Ŏ g. 2
E
E
C
X/Y
Z
Z
F
C
C
X/Y
Ŏ g. 3
