PORTUGUÊS
INSTALAÇÃO
SAÍDA FUMOS

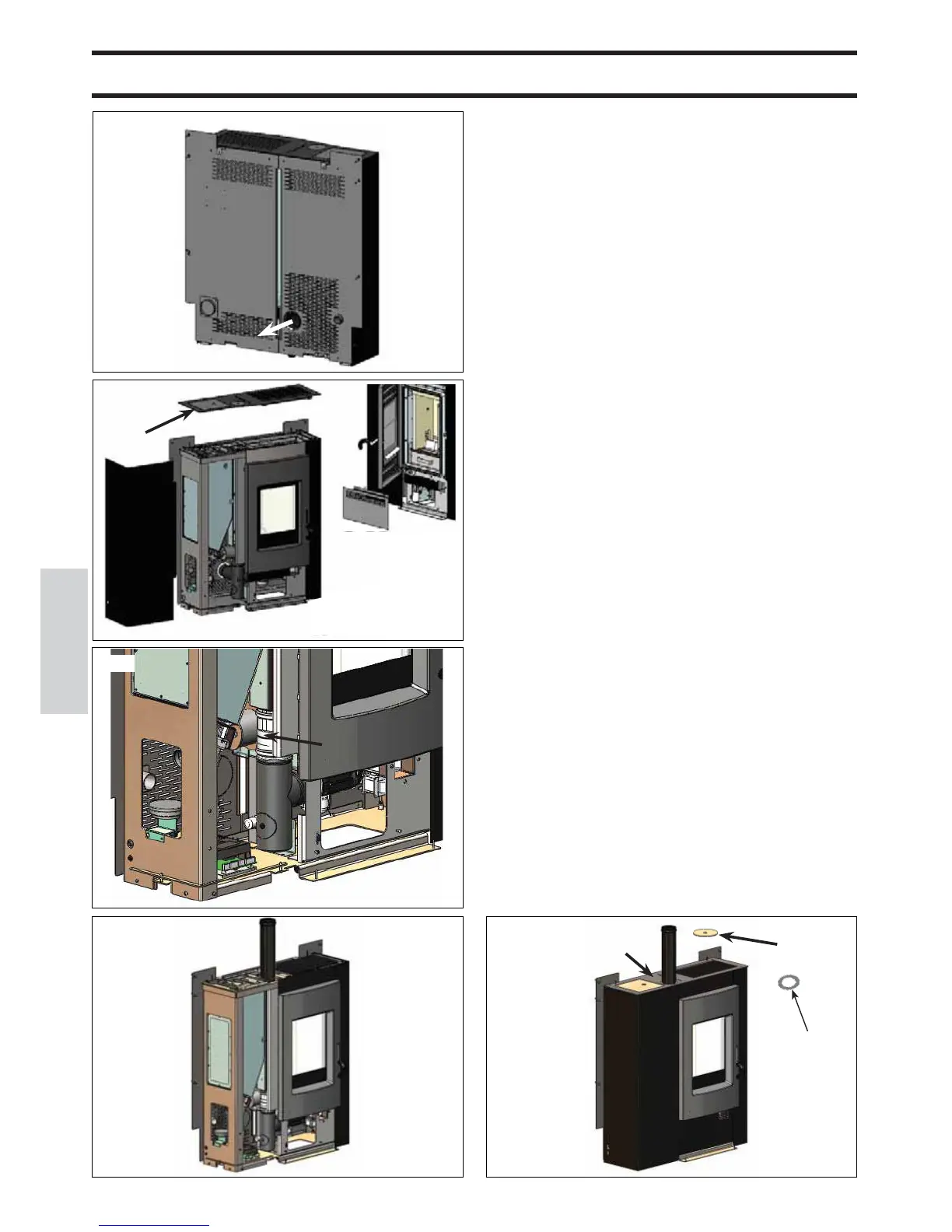

DAME está preparada para a ligação do tubo de saída de fumos
pela parte traseira e pelo topo.
A salamandra a água é entregue confi gurada para a saída do
tubo de fumos pela parte traseira (fi g. 1).
LIGAÇÃO SAÍDA FUMOS PELO LADO ESQUERDO
N.B: PROCEDER À LIGAÇÃO ANTES DE MONTAR
O REVESTIMENTO E UTILIZAR O KIT OPCIONAL
SAÍDA DE FUMOS VERTICAL.
Fig. 2
• Remover o topo em chapa (B - simplesmente apoiado) com
grelha de saída de ar quente e a lateral metálica esquerda (A)
através dos parafusos.
• Abrir a porta e desmontar o painel metálico inferior (C)
através dos parafusos.
• Retirar o cotovelo (F - fornecido com o aparelho) da boca da
voluta de fumos, desapertando a faixa.
Fig. 3-4
• Montar o tubo de saída vertical (G) com a faixa fornecida na
boca da voluta de fumos.
N.B.: na base do tubo de saída vertical (G) existe uma tampa de
inspeção para limpeza.
• No tubo de saída vertical (G), aplicar o adaptador duplo
fêmea (H- opcional) e ligar a primeira parte do tubo de saída de
fumos (T - não fornecido com o aparelho) ao adaptador acima
mencionado (H).
Fig. 5
• Voltar a montar o topo em chapa (B), eliminar a tampa de
fecho (L) e utilizar o anel de compensação (U).
• Instalar a lateral metálica esquerda (A) e o painel metálico
inferior sob a porta (C).
Continuar a montagem do revestimento tal como indicado nas
páginas anteriores.
Ŏ g. 1
Ŏ g. 2
Ŏ g. 3
Ŏ g. 5Ŏ g. 4
B
A
F
G
H
T B
C
A
L
C
U
