- 168 -
DANSK
- 168 -

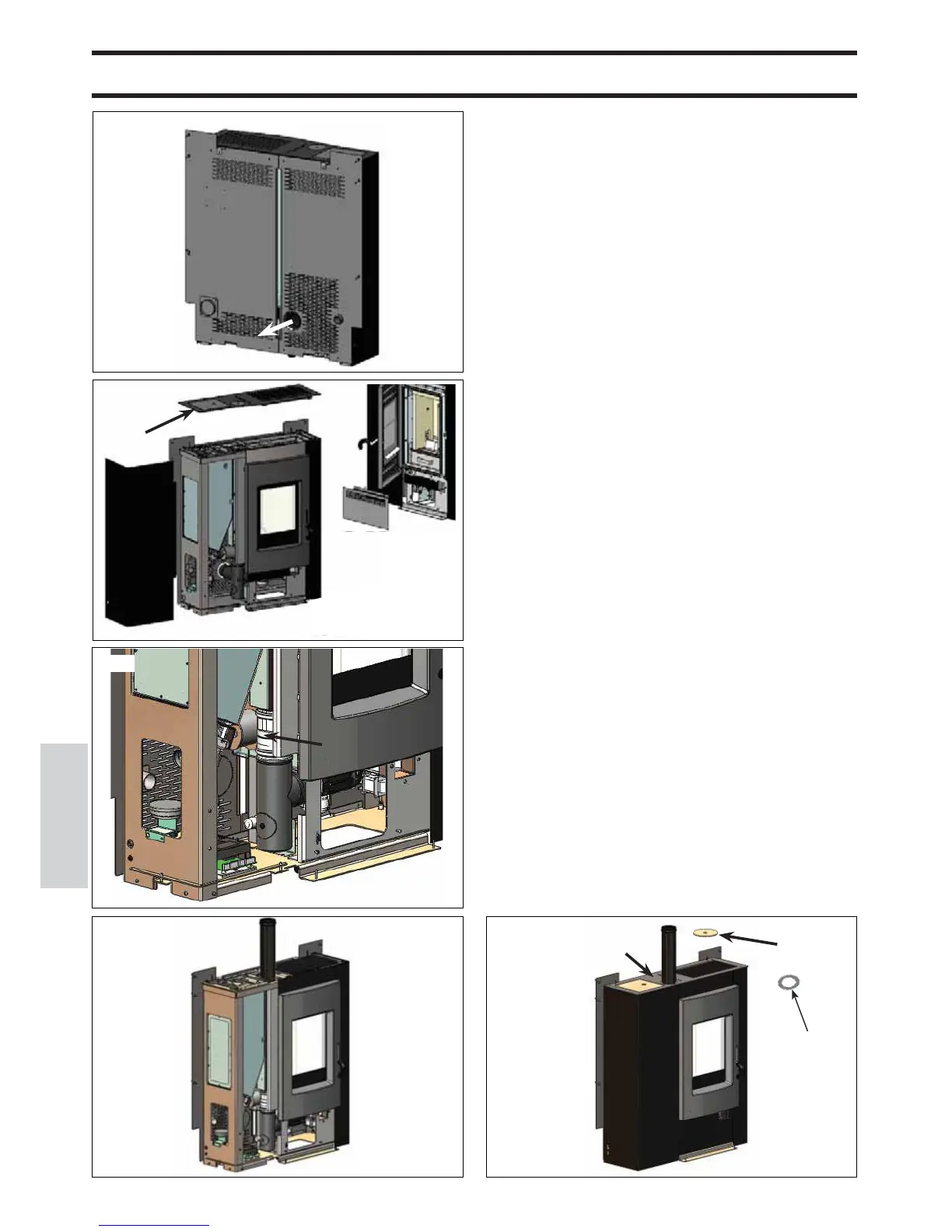

INSTALLATION
RØGUDGANG
DAME er forberedt til tilslutning af røgudledningsrør fra bagsi-
den og fra toppen.
Brændeovnen leveres konfi gureret til udgang af røgrøret fra
bagsiden (fi g. 1).
TILSLUTNING AF RØGUDGANG FRA VENSTRE SIDE
N.B.: TILSLUTNING UDFØRES FØR MONTERING
AF BEKLÆDNINGEN OG ANVEND DET SPECIELLE
TILBEHØR TIL LODRET RØGUDLEDNING.
Fig. 2
• Fjern metalpladen i toppen (B - som kun hviler uden fa-
stgøring,)
sammen med risten, hvor den varme luft blæser ud, fra venstre
metalside (A) vha. skruerne.
• Åbn lugen, og afmontér det nederste metalpanel (C) ved
hjælp af skruerne.
• Fjern gummistykket (F - medfølger) fra mundingen til røgspi-
ralen ved at dreje spændebåndet af.
Fig. 3-4
• Monter det lodrette udgangsrør (G) vha. det medfølgende
spændebånd på mundingen til røgspiralen.
N.B.: I bunden af det lodrette udledningsrør (G) ses et dæksel
til en inspektionsluge til brug for rengøring.
• Påsæt den dobbelte hunadapter (H - ekstraudstyr) på
det lodrette udledningsrør (G), og tilslut den første del af
røgudledningsrøret (T - medfølger ikke) til førnævnte adapter
(H).
Fig. 5
• Montér ståltoppen (B) igen, fjern lukkedækslet (L), og brug
kompensationsringen (U).
• Sæt nu venstre metalside (A) og den nederste metalplade på
igen under lugen (C).
Montér beklædningen som angive på de forrige sider.
Ŏ g. 1
Ŏ g. 2
Ŏ g. 3
Ŏ g. 5Ŏ g. 4
B
A
F
G
H
T B
C
A
L
C
U
