NEDERLANDS
INSTALLATIE
ROOKAFVOER
DAME is voorzien voor het aansluiten van de rookafvoer
achteraan en via het bovenpaneel.

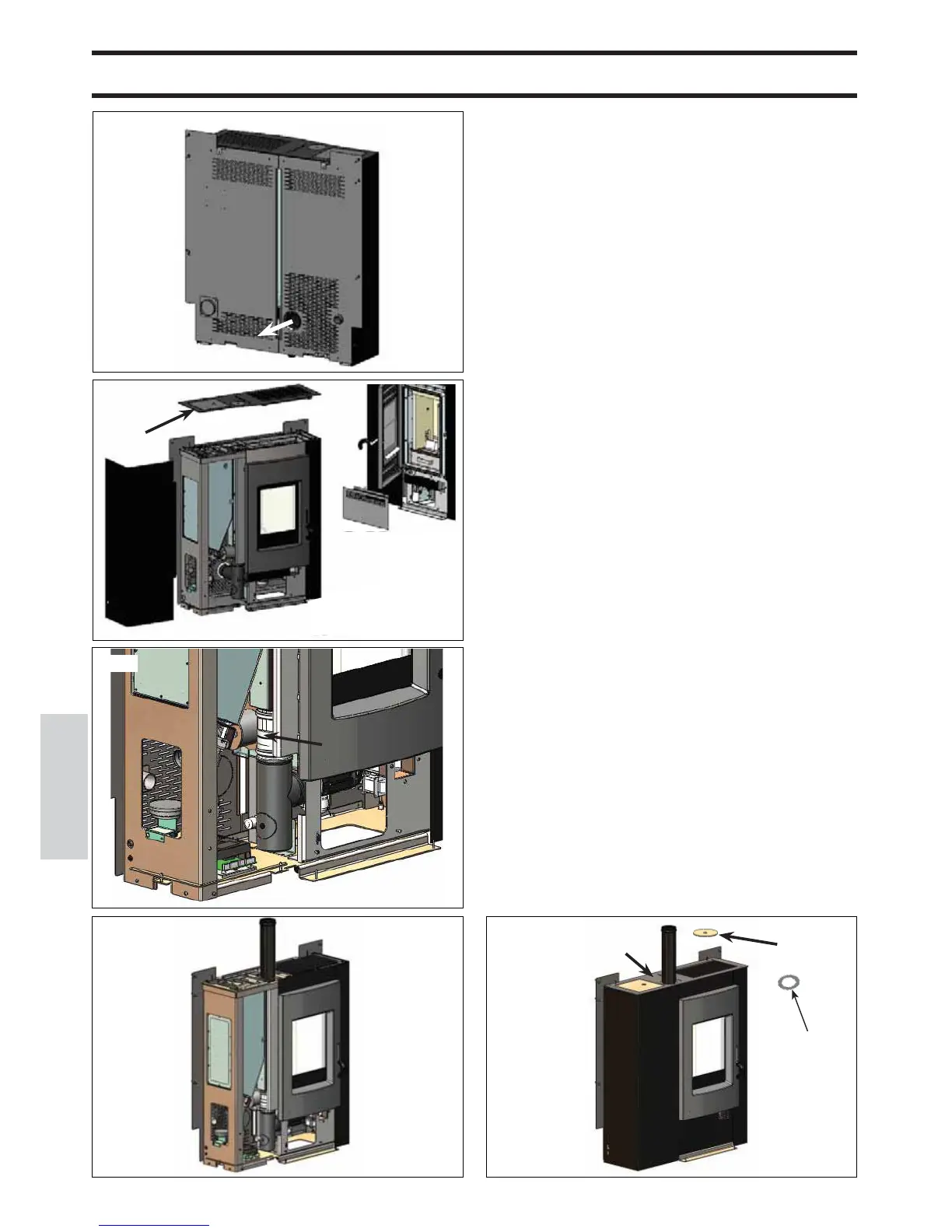

De kachel wordt geleverd met de rookafvoer achteraan (afb. 1).
AANSLUITING ROOKGASAFVOER AAN HET ZIJELE-
MENT LINKS
N.B.: VOER DE AANSLUITING UIT VOORDAT U DE
BEKLEDING MONTEERT EN GEBRUIK EEN OPTIO-
NELE KIT VOOR VERTICALE ROOKAFVOER.
Afb. 2
• Verwijder het bovenpaneel in staalplaat (B - erop gelegd) sa-
men met het rooster voor de warmeluchtafvoer en het metalen
linkerzijpaneel (A) met de schroeven.
• Open het deurtje en demonteer het onderste metalen paneel
(C) met de schroeven.
• Haal het gebogen stuk (F – bijgeleverd) van de opening van
de rookspiraal door de klem los te draaien.
Afb. 3-4
• Monteer de verticale afvoerbuis (G) met behulp van de bijge-
leverd klem op de opening van de rookspiraal.
NB: aan de basis van de verticale afvoerpijp (G) bevindt zich
een inspectiedeksel voor het reinigen.
• Breng op de verticale afvoerpijp (G) de dubbele adapter (H
- optioneel) aan en maak het eerste gedeelte van de rookafvoer-
pijp (T - niet bijgeleverd) vast aan de eerder vermelde adapter
(H).
Afb. 5
• Monteer opnieuw het bovenpaneel van plaatstaal (B), ver-
wijder de afsluiting (L) en gebruik de ring (U).
• Plaats het metalen linkerzijpaneel (A) en het onderste metalen
paneel onder het deurtje (C).
Breng de bedekking aan zoals weergegeven op de vorige pagi-
na’s.
Afb. 1
Afb 2
Afb. 3
Afb. 5Afb. 4
B
A
F
G
H
T B
C
A
L
C
U
