- 12 -
ITALIANO
INSTALLAZIONE
USCITA FUMI
DAME è predisposta al collegamento del tubo di uscita fumi
dal retro e dal top.
La stufa viene consegnata confi gurata per l’uscita del tubo fumi
dal retro (fi g. 1) .
COLLEGAMENTO USCITA FUMI DAL TOP
N.B.: PROCEDERE PRIMA DI ASSEMBLARE IL RIVE-
STIMENTO E UTILIZZARE IL KIT OPTIONAL USCI-
TA FUMI VERTICALE.
Fig. 2
• Rimuovere il top in lamiera (B - semplicemente appoggiato)
completo di griglia uscita aria calda, il fi anco metallico sinistro
(A) tramite viti.
• Aprire l’antina e smontare il pannello metallico inferiore (C)
tramite viti.
• Asportare il gomito (F - in dotazione) dal bocchettone della
chiocciola fumi svitando la fascetta.
Fig. 3-4
• Montare il tubo uscita verticale (G) tramite fascetta sul boc-
chettone della chiocciola fumi.
N.B.: alla base del tubo uscita verticale (G) è presente un co-
perchio di ispezione per la pulizia.
• Applicare, al tubo uscita verticale (G), l’adattatore doppia
femmina (H - optional) e collegare il primo tratto del tubo usci-
ta fumi (T - non in dotazione) all’adattatore di cui sopra (H).
Fig. 5
• Rimontare il top in lamiera (B), eliminare il coperchietto di
chiusura (L) e utilizzare l’anello di compenso (U).
• Procedere riposizionando il fi anco metallico sinistro (A) e il
pannello metallico inferiore sotto l’antina (C).
Proseguire con l’assemblaggio del rivestimento come indicato
nelle pagini precedenti.

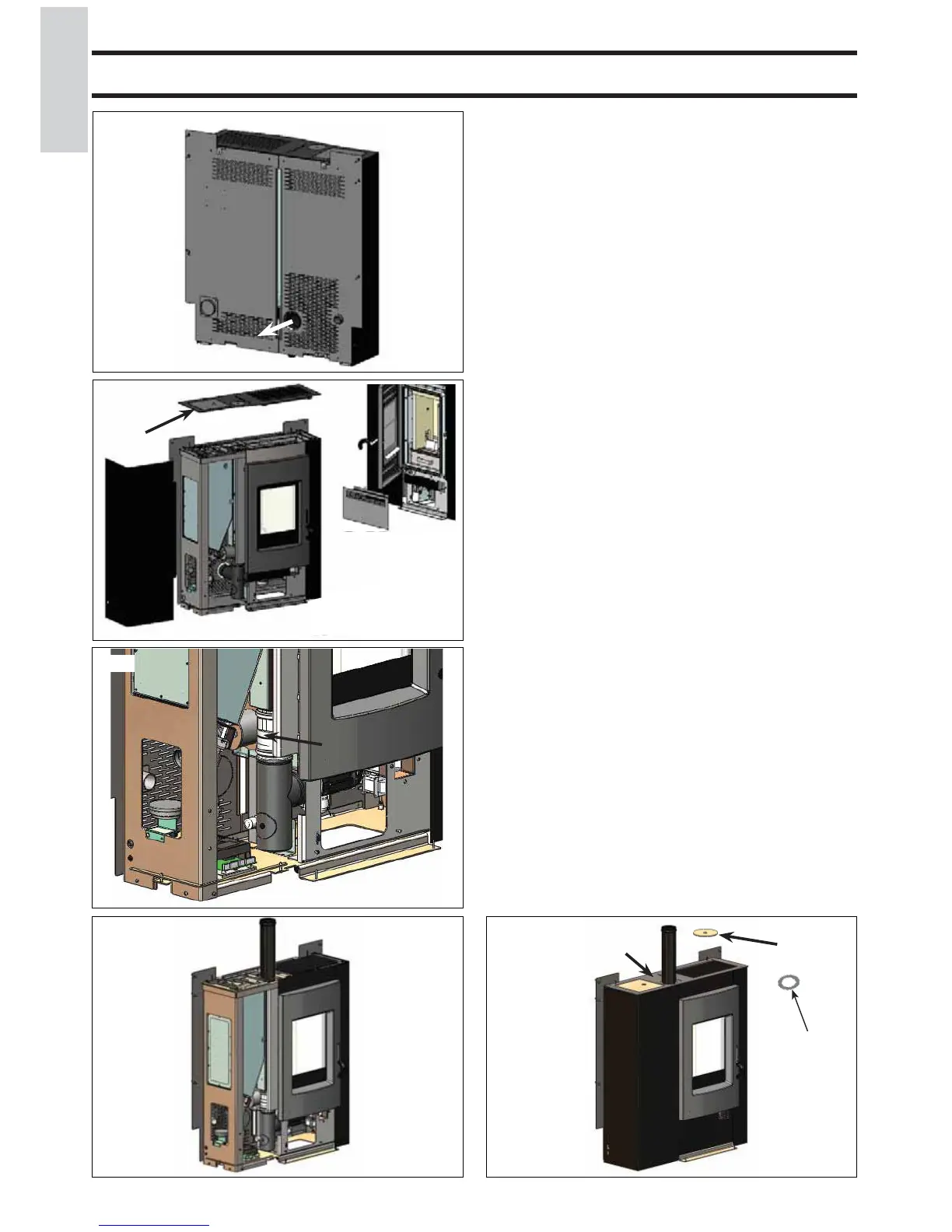

Ŏ g. 1
Ŏ g. 2
Ŏ g. 3
Ŏ g. 5Ŏ g. 4
B
A
F
G
H
T B
C
A
L
C
U
