N.B.:
ANVENDE SÆTTET TIL SAMMENKOBLING AF
LUFTKANALER (MEDFØLGER), DER SKAL ANBRIN-
GES BAG PÅ BRÆNDEOVNEN, TIL FASTGØRING AF
KANALISERINGSRØRET - SOM UDFØRES AF ET AU-
TORISERET TEKNISK SERVICECENTER - OG DREJ
BLÆSEREN PÅ PLADS BAGTIL.
DET INDLEDENDE AFSNIT AF SLANGEN SKAL LIG-
GE HELT “UDGLATTET” FOR AT ELIMINERE DENS
FOLDER; PÅ DENNE MÅDE FORØGES DEN INTERNE
DIAMETER I ET OMFANG, SOM GØR PÅSÆTNING
NEMMERE.

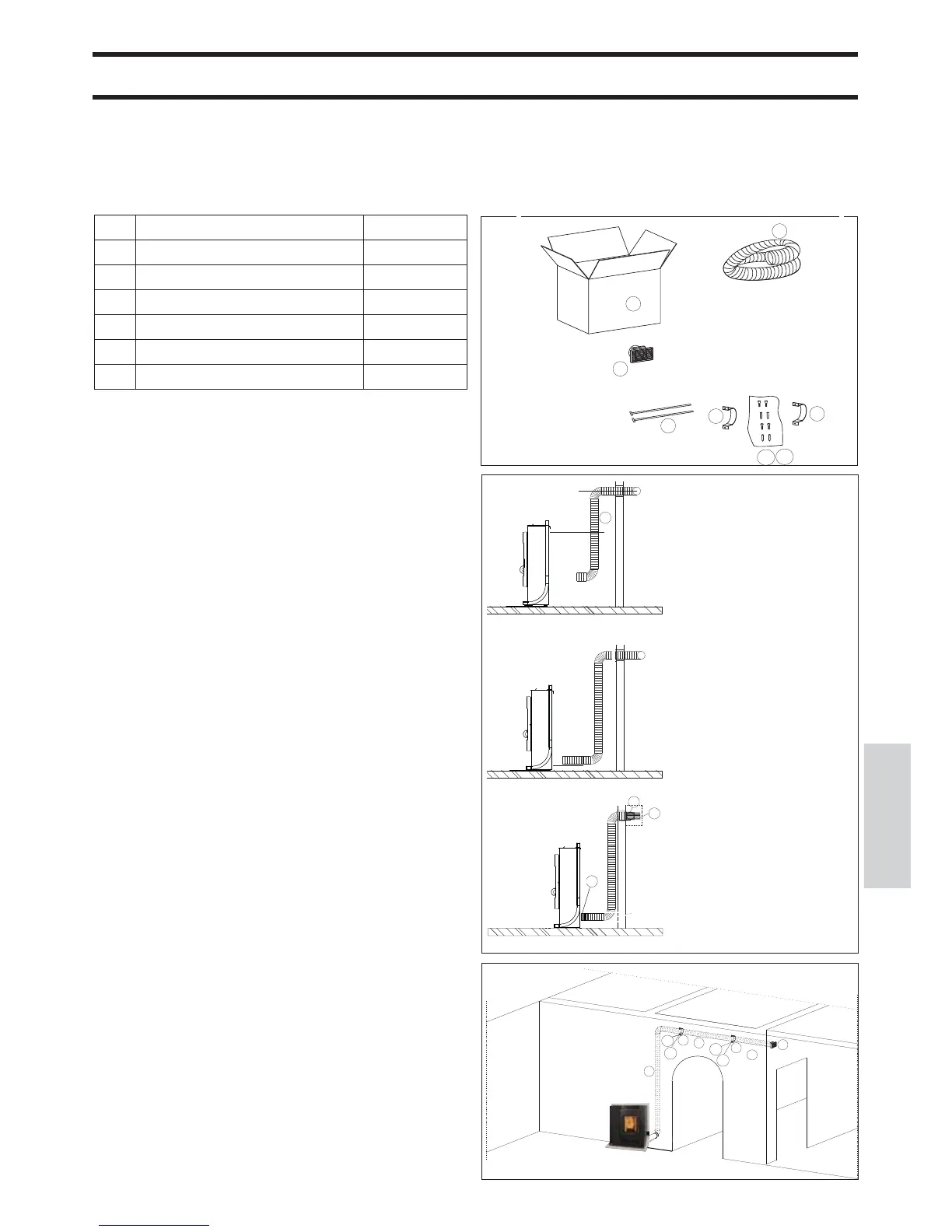

Procedure:
- De nér brændeovnens placering i forhold til murerarbejdet
( g. a).
- Placér brændeovnen i den de nitive position.
- Træk røret af aluminium (b), til kanalisering af den varme
luft, ud.
- Sæt røret af aluminium på den varme lufts udledningsmun-
ding på brændeovnens bagside ( g. c), og fastgør båndet (g).
- Installér det afsluttende stykke (c) og det tilsvarende rør af
aluminium (b) i lokalet, som skal opvarmes, og fastgør det med
den vægmonterede krave (h) og indsatsene med skruer (i-l).
b
d
e
Ŏ g. a
Ŏ g. b
g
a
Boks 1
b
Rørledning Ø 8 1
c
Afsluttende munding 1
g
Slangefæstebånd 2
h Vægmonteret krave
2
i Skruer
4
l Indsatser
4
KIT 12 BIS (cod. 778160) (optional)
VED KANALISERING AF VARM LUFT I ET FJERNT-
LIGGENDE LOKALE, UDOVER INSTALLATIONSLO-
KALET
Opbygning:
KANALISERING AF VARM LUFT
