- 93 -
ESPAÑOL
Ŏ g. 1
Ŏ g. 2
F
G
M
N
P
H
I
X/Y
G
Ŏ g. 3
M
F

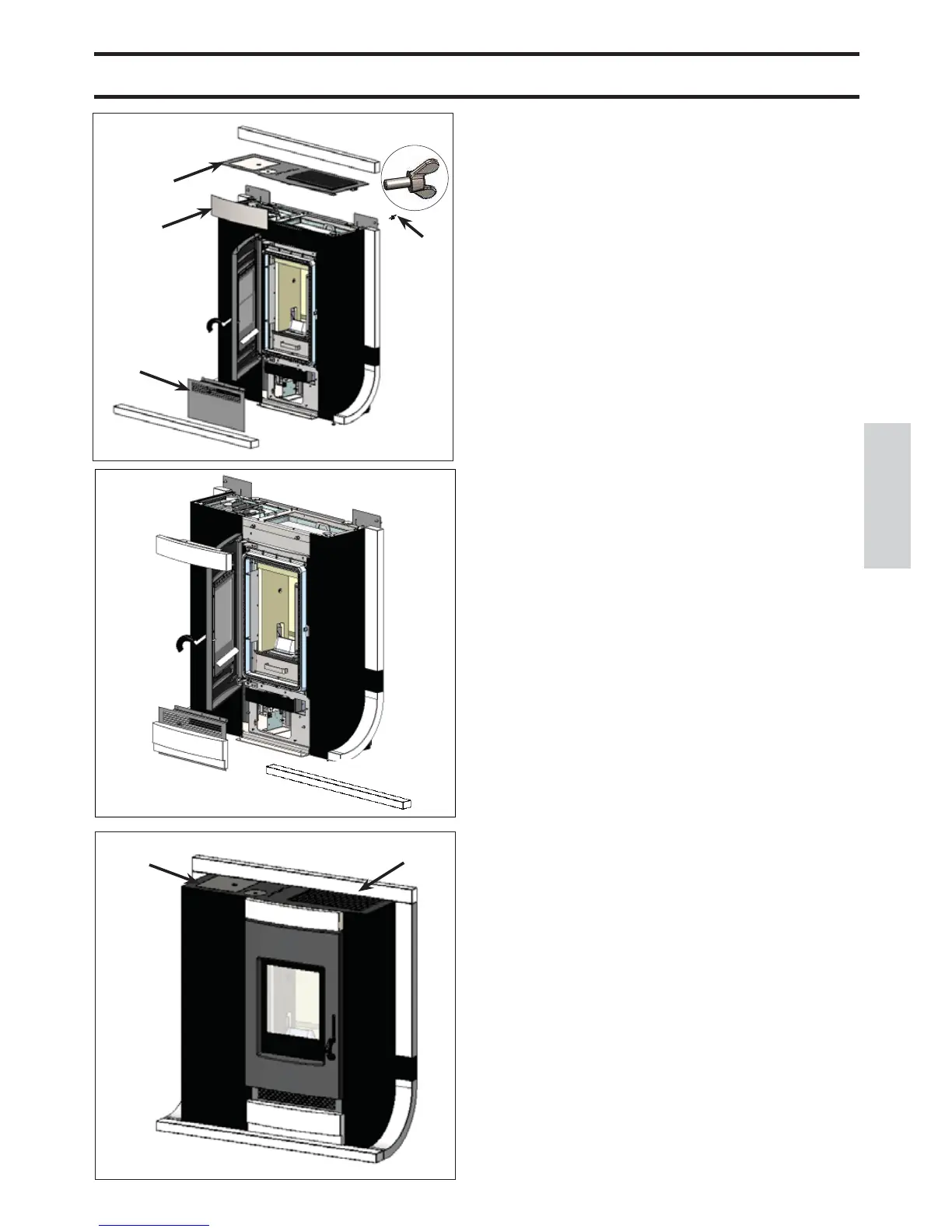

MONTAJE DE INSERTABLES DE MÁRMOL - OPCIONAL
El kit de insertables frontales de mármol se entrega en embalaje
de cartón y está formado por los elementos siguientes:
• n° 1 insertable superior de mármol equipado con estribo metá-
lico de fi jación (H - fi g. 2)
• n° 1 insertable inferior de mármol equipado con estribo metá-
lico de fi jación (I - fi g. 2)
Para el montaje seguir el procedimiento siguiente:
Fig. 1
Abrir la puerta y retirar los elementos de mármol:
- superior (F) extrayéndolo los tornillos con aletas M6 y las
arandelas (X e Y)
- inferior (G) simplemente extrayéndolo de los pernos de colo-
cación
Quitar el top de chapa simplemente colocado encima, equipado
con rejilla de salida de aire caliente (M).
Desmontar utilizando los tornillos los paneles metálicos supe-
rior (N) e inferior (P).
Fig. 2
Aplicar en lugar de los paneles metálicos (N y P) los insertables
superior (H) e inferior (I) de mármol equipados con estribo
metálico de fi jación.
Para la fi jación, utilizar los tornillos previamente desmontados.
Nota: Aplicar el elemento horizontal inferior de mármol (G) a
la estructura antes de montar el insertable inferior (I) de mármol
equipado con estribo metálico.
Fig. 3
Volver a montar el top superior de chapa (M) y el elemento
horizontal superior de mármol (F) previamente desmontados.
Para la fi jación, utilizar los tornillos previamente desmontados.
