Page/Seite/Page 14 © Edwards Limited 2020. All rights reserved.
D14641885 Issue L/Ausgabe L/Version L

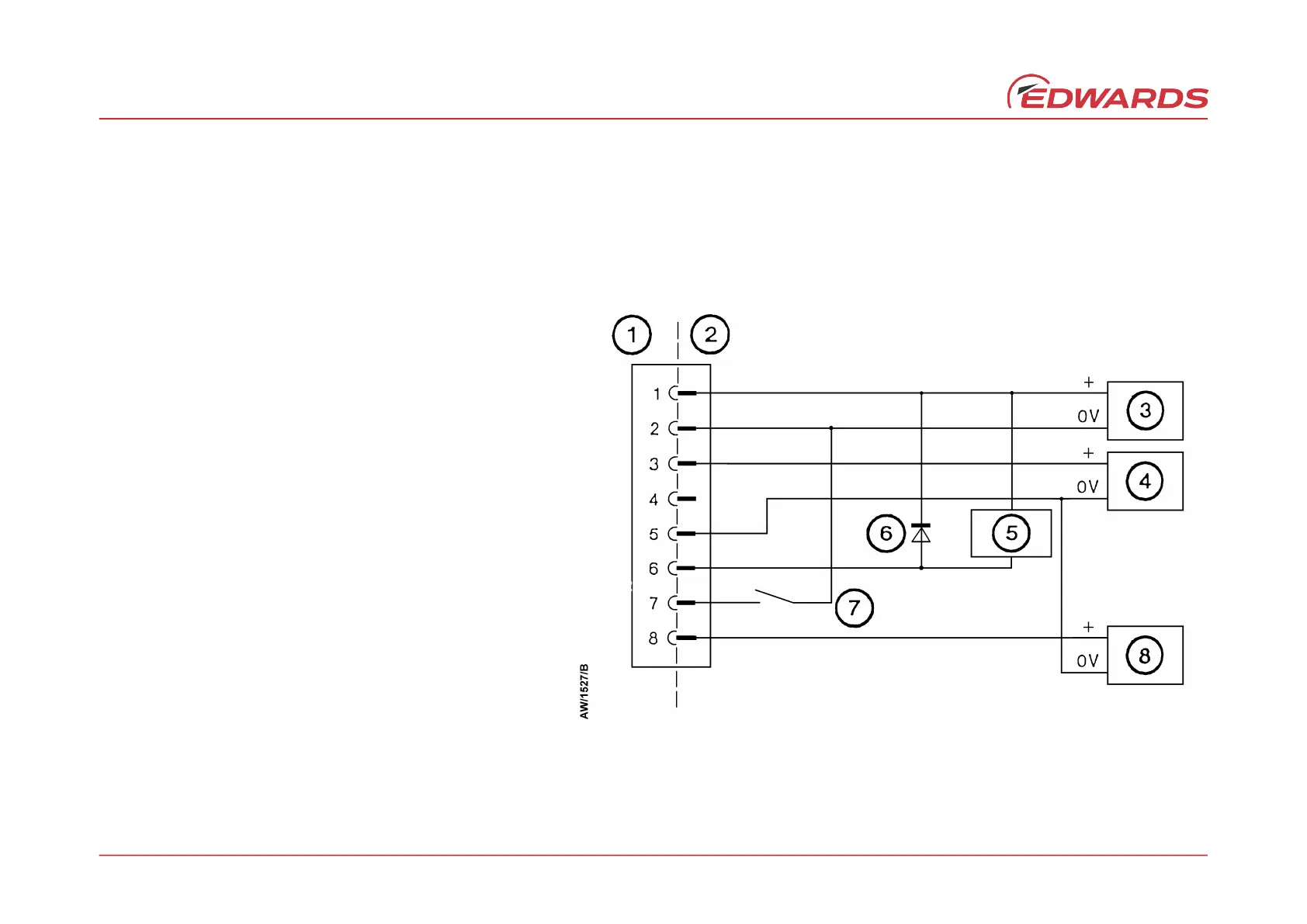

Figure 3 – Schematic diagram of typical electrical connections
Abbildung 3 – Schaltschema der typischen elektrischen Anschlüsse
Figure 3 – Schéma des raccordements électriques types
1. AIM Gauge electrical connector socket
2. Cable electrical connector plug
3. Electrical supply
4. Voltmeter (pressure signal)
5. D.C. relay (optional)
6. Back EMF suppression diode (optional)
7. Gauge enable switch
8. Voltmeter (set-point trip level)
1. AIM-Anschlußbuchse
2. Kabelstecker 3
3. Elektrische Versorgung
4. Voltmeter
5. Gleichstromrelais (wahlweise)
6. EMK-Freilaufdiode (wahlweise)
7. Freigabeschalter der Meßröhre
8. Voltmeter (Sollwertauslösepegel)
1. Prise de raccordement électrique de la jauge AIM
2. Prise de raccordement électrique du câble
3. Alimentation
4. Voltmètre
5. Relais CC (en option)
6. Diode de suppression de contre-FEM (enoption)
7. Contacteur d’activation de la jauge
8. Voltmètre (niveau de déclenchement du point de consigne)
