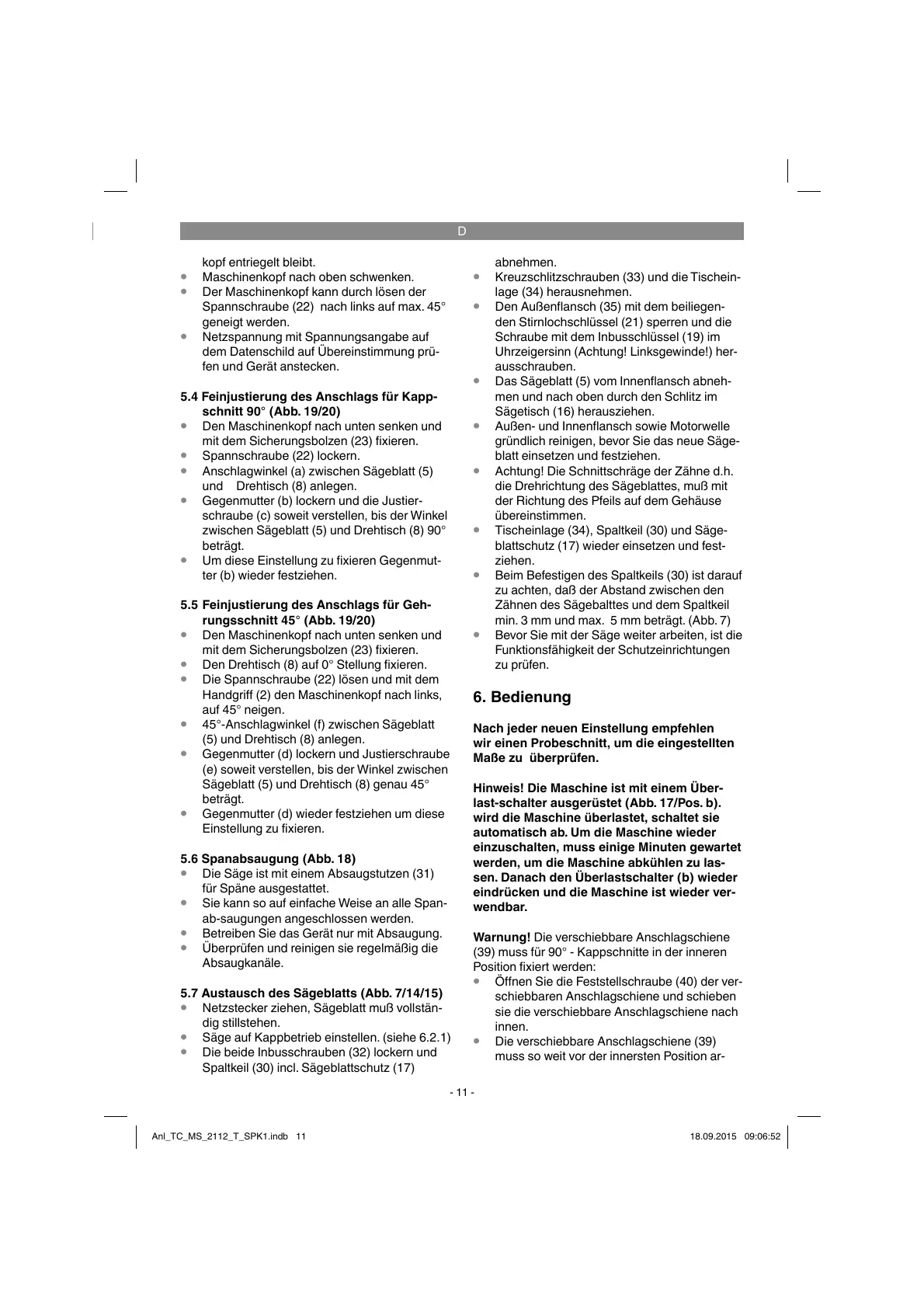

D
- 11 -
kopf entriegelt bleibt.
Maschinenkopf nach oben schwenken.
Der Maschinenkopf kann durch lösen der
Spannschraube (22) nach links auf max. 45°
geneigt werden.
Netzspannung mit Spannungsangabe auf
dem Datenschild auf Übereinstimmung prü-
fen und Gerät anstecken.
5.4 Feinjustierung des Anschlags für Kapp-
schnitt 90° (Abb. 19/20)
Den Maschinenkopf nach unten senken und
mit dem Sicherungsbolzen (23) fixieren.
Spannschraube (22) lockern.
Anschlagwinkel (a) zwischen Sägeblatt (5)
und Drehtisch (8) anlegen.
Gegenmutter (b) lockern und die Justier-
schraube (c) soweit verstellen, bis der Winkel
zwischen Sägeblatt (5) und Drehtisch (8) 90°
beträgt.
Um diese Einstellung zu fixieren Gegenmut-
ter (b) wieder festziehen.
5.5 Feinjustierung des Anschlags für Geh-
rungsschnitt 45° (Abb. 19/20)
Den Maschinenkopf nach unten senken und
mit dem Sicherungsbolzen (23) fixieren.
Den Drehtisch (8) auf 0° Stellung fixieren.
Die Spannschraube (22) lösen und mit dem
Handgriff (2) den Maschinenkopf nach links,
auf 45° neigen.
45°-Anschlagwinkel (f) zwischen Sägeblatt
(5) und Drehtisch (8) anlegen.
Gegenmutter (d) lockern und Justierschraube
(e) soweit verstellen, bis der Winkel zwischen
Sägeblatt (5) und Drehtisch (8) genau 45°
beträgt.
Gegenmutter (d) wieder festziehen um diese
Einstellung zu fixieren.
5.6 Spanabsaugung (Abb. 18)
Die Säge ist mit einem Absaugstutzen (31)
für Späne ausgestattet.
Sie kann so auf einfache Weise an alle Span-
ab-saugungen angeschlossen werden.
Betreiben Sie das Gerät nur mit Absaugung.
Überprüfen und reinigen sie regelmäßig die
Absaugkanäle.
5.7 Austausch des Sägeblatts (Abb. 7/14/15)
Netzstecker ziehen, Sägeblatt muß vollstän-
dig stillstehen.
Säge auf Kappbetrieb einstellen. (siehe 6.2.1)
Die beide Inbusschrauben (32) lockern und
Spaltkeil (30) incl. Sägeblattschutz (17)
abnehmen.
Kreuzschlitzschrauben (33) und die Tischein-
lage (34) herausnehmen.
Den Außenflansch (35) mit dem beiliegen-
den Stirnlochschlüssel (21) sperren und die
Schraube mit dem Inbusschlüssel (19) im
Uhrzeigersinn (Achtung! Linksgewinde!) her-
ausschrauben.
Das Sägeblatt (5) vom Innenflansch abneh-
men und nach oben durch den Schlitz im
Sägetisch (16) herausziehen.
Außen- und Innenflansch sowie Motorwelle
gründlich reinigen, bevor Sie das neue Säge-
blatt einsetzen und festziehen.
Achtung! Die Schnittschräge der Zähne d.h.
die Drehrichtung des Sägeblattes, muß mit
der Richtung des Pfeils auf dem Gehäuse
übereinstimmen.
Tischeinlage (34), Spaltkeil (30) und Säge-
blattschutz (17) wieder einsetzen und fest-
ziehen.
Beim Befestigen des Spaltkeils (30) ist darauf
zu achten, daß der Abstand zwischen den
Zähnen des Sägebalttes und dem Spaltkeil
min. 3 mm und max. 5 mm beträgt. (Abb. 7)
Bevor Sie mit der Säge weiter arbeiten, ist die
Funktionsfähigkeit der Schutzeinrichtungen
zu prüfen.
6. Bedienung
Nach jeder neuen Einstellung empfehlen
wir einen Probeschnitt, um die eingestellten
Maße zu überprüfen.
Hinweis! Die Maschine ist mit einem Über-
last-schalter ausgerüstet (Abb. 17/Pos. b).
wird die Maschine überlastet, schaltet sie
automatisch ab. Um die Maschine wieder
einzuschalten, muss einige Minuten gewartet
werden, um die Maschine abkühlen zu las-
sen. Danach den Überlastschalter (b) wieder
eindrücken und die Maschine ist wieder ver-
wendbar.
Warnung! Die verschiebbare Anschlagschiene
(39) muss für 90° - Kappschnitte in der inneren
Position xiert werden:
Öffnen Sie die Feststellschraube (40) der ver-
schiebbaren Anschlagschiene und schieben
sie die verschiebbare Anschlagschiene nach
innen.
Die verschiebbare Anschlagschiene (39)
muss so weit vor der innersten Position ar-
