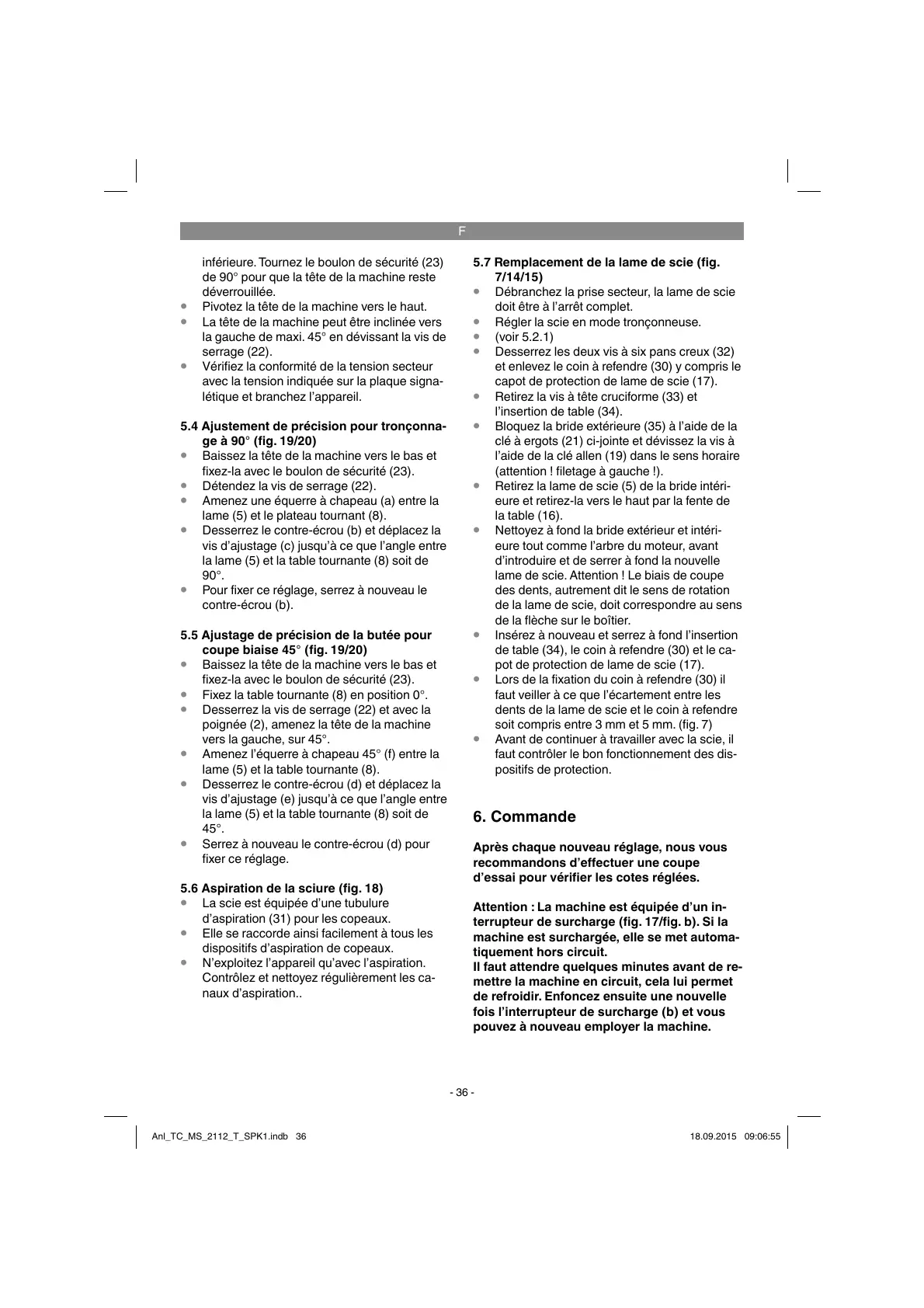

F
- 36 -
inférieure. Tournez le boulon de sécurité (23)
de 90° pour que la tête de la machine reste
déverrouillée.
•
Pivotez la tête de la machine vers le haut.
•
La tête de la machine peut être inclinée vers
la gauche de maxi. 45° en dévissant la vis de
serrage (22).
•
Vérifiez la conformité de la tension secteur
avec la tension indiquée sur la plaque signa-
létique et branchez l’appareil.
5.4 Ajustement de précision pour tronçonna-
ge à 90° (fi g. 19/20)
•
Baissez la tête de la machine vers le bas et
fixez-la avec le boulon de sécurité (23).
•
Détendez la vis de serrage (22).
•
Amenez une équerre à chapeau (a) entre la
lame (5) et le plateau tournant (8).
•
Desserrez le contre-écrou (b) et déplacez la
vis d’ajustage (c) jusqu’à ce que l’angle entre
la lame (5) et la table tournante (8) soit de
90°.
•
Pour fixer ce réglage, serrez à nouveau le
contre-écrou (b).
5.5 Ajustage de précision de la butée pour
coupe biaise 45° (fi g. 19/20)
•
Baissez la tête de la machine vers le bas et
fixez-la avec le boulon de sécurité (23).
•
Fixez la table tournante (8) en position 0°.
•
Desserrez la vis de serrage (22) et avec la
poignée (2), amenez la tête de la machine
vers la gauche, sur 45°.
•
Amenez l’équerre à chapeau 45° (f) entre la
lame (5) et la table tournante (8).
•
Desserrez le contre-écrou (d) et déplacez la
vis d’ajustage (e) jusqu’à ce que l’angle entre
la lame (5) et la table tournante (8) soit de
45°.
•
Serrez à nouveau le contre-écrou (d) pour
fixer ce réglage.
5.6 Aspiration de la sciure (fi g. 18)
•
La scie est équipée d’une tubulure
d’aspiration (31) pour les copeaux.
•
Elle se raccorde ainsi facilement à tous les
dispositifs d’aspiration de copeaux.
•
N’exploitez l’appareil qu’avec l’aspiration.
Contrôlez et nettoyez régulièrement les ca-
naux d’aspiration..
5.7 Remplacement de la lame de scie (fi g.
7/14/15)
•
Débranchez la prise secteur, la lame de scie
doit être à l’arrêt complet.
•
Régler la scie en mode tronçonneuse.
•
(voir 5.2.1)
•
Desserrez les deux vis à six pans creux (32)
et enlevez le coin à refendre (30) y compris le
capot de protection de lame de scie (17).
•
Retirez la vis à tête cruciforme (33) et
l’insertion de table (34).
•
Bloquez la bride extérieure (35) à l’aide de la
clé à ergots (21) ci-jointe et dévissez la vis à
l’aide de la clé allen (19) dans le sens horaire
(attention ! filetage à gauche !).
•
Retirez la lame de scie (5) de la bride intéri-
eure et retirez-la vers le haut par la fente de
la table (16).
•
Nettoyez à fond la bride extérieur et intéri-
eure tout comme l’arbre du moteur, avant
d’introduire et de serrer à fond la nouvelle
lame de scie. Attention ! Le biais de coupe
des dents, autrement dit le sens de rotation
de la lame de scie, doit correspondre au sens
de la flèche sur le boîtier.
•
Insérez à nouveau et serrez à fond l’insertion
de table (34), le coin à refendre (30) et le ca-
pot de protection de lame de scie (17).
•
Lors de la fixation du coin à refendre (30) il
faut veiller à ce que l’écartement entre les
dents de la lame de scie et le coin à refendre
soit compris entre 3 mm et 5 mm. (fig. 7)
•
Avant de continuer à travailler avec la scie, il
faut contrôler le bon fonctionnement des dis-
positifs de protection.
6. Commande
Après chaque nouveau réglage, nous vous
recommandons d’eff ectuer une coupe
d’essai pour vérifi er les cotes réglées.
Attention : La machine est équipée d’un in-
terrupteur de surcharge (fi g. 17/fi g. b). Si la
machine est surchargée, elle se met automa-
tiquement hors circuit.
Il faut attendre quelques minutes avant de re-
mettre la machine en circuit, cela lui permet
de refroidir. Enfoncez ensuite une nouvelle
fois l’interrupteur de surcharge (b) et vous
pouvez à nouveau employer la machine.
