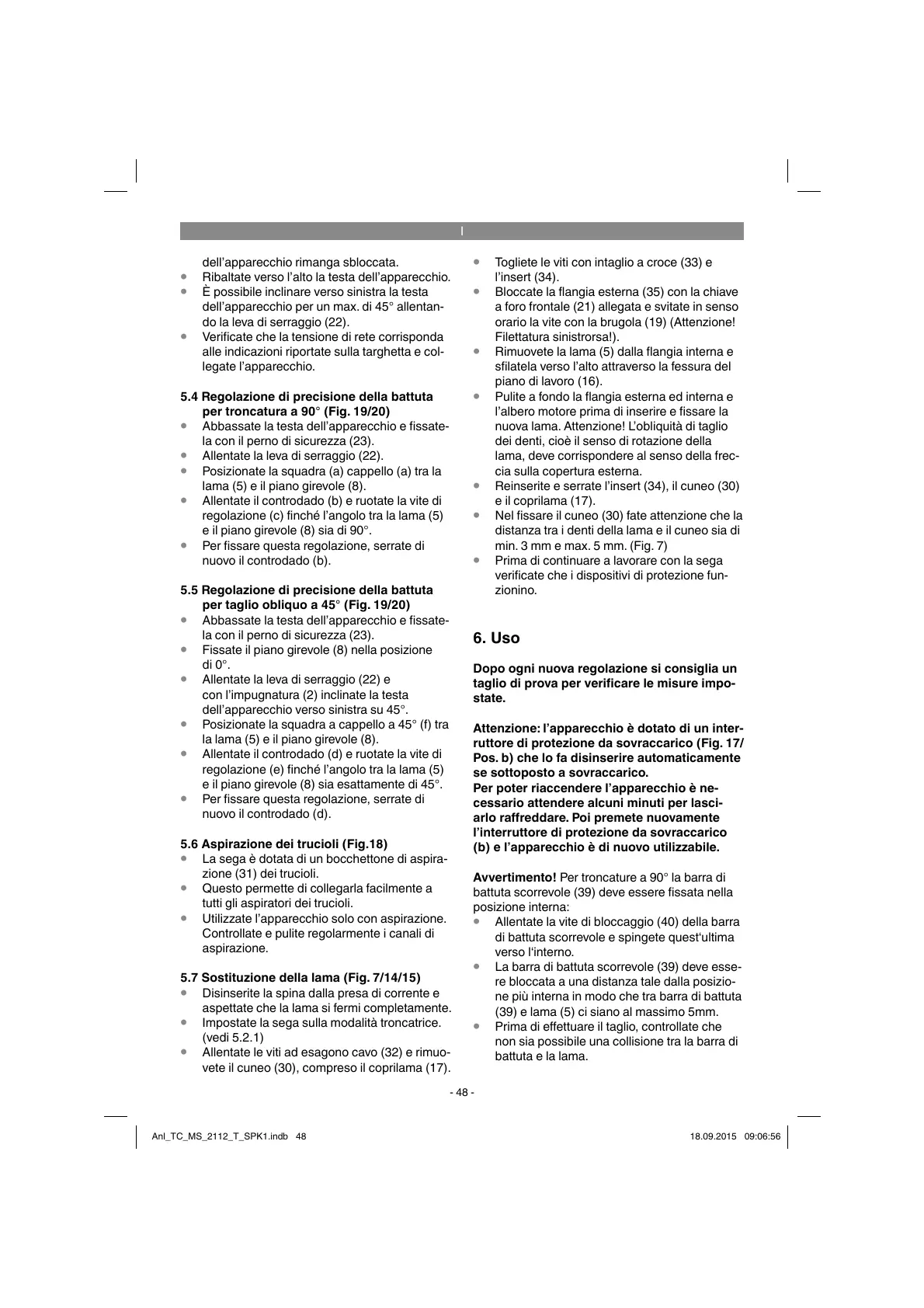

I
- 48 -
dell’apparecchio rimanga sbloccata.
Ribaltate verso l’alto la testa dell’apparecchio.
È possibile inclinare verso sinistra la testa
dell’apparecchio per un max. di 45° allentan-
do la leva di serraggio (22).
Verificate che la tensione di rete corrisponda
alle indicazioni riportate sulla targhetta e col-
legate l’apparecchio.
5.4 Regolazione di precisione della battuta
per troncatura a 90° (Fig. 19/20)
Abbassate la testa dell’apparecchio e fissate-
la con il perno di sicurezza (23).
Allentate la leva di serraggio (22).
Posizionate la squadra (a) cappello (a) tra la
lama (5) e il piano girevole (8).
Allentate il controdado (b) e ruotate la vite di
regolazione (c) finché l’angolo tra la lama (5)
e il piano girevole (8) sia di 90°.
Per fissare questa regolazione, serrate di
nuovo il controdado (b).
5.5 Regolazione di precisione della battuta
per taglio obliquo a 45° (Fig. 19/20)
Abbassate la testa dell’apparecchio e fissate-
la con il perno di sicurezza (23).
Fissate il piano girevole (8) nella posizione
di 0°.
Allentate la leva di serraggio (22) e
con l’impugnatura (2) inclinate la testa
dell’apparecchio verso sinistra su 45°.
Posizionate la squadra a cappello a 45° (f) tra
la lama (5) e il piano girevole (8).
Allentate il controdado (d) e ruotate la vite di
regolazione (e) finché l’angolo tra la lama (5)
e il piano girevole (8) sia esattamente di 45°.
Per fissare questa regolazione, serrate di
nuovo il controdado (d).
5.6 Aspirazione dei trucioli (Fig.18)
La sega è dotata di un bocchettone di aspira-
zione (31) dei trucioli.
Questo permette di collegarla facilmente a
tutti gli aspiratori dei trucioli.
Utilizzate l’apparecchio solo con aspirazione.
Controllate e pulite regolarmente i canali di
aspirazione.
5.7 Sostituzione della lama (Fig. 7/14/15)
Disinserite la spina dalla presa di corrente e
aspettate che la lama si fermi completamente.
Impostate la sega sulla modalità troncatrice.
(vedi 5.2.1)
Allentate le viti ad esagono cavo (32) e rimuo-
vete il cuneo (30), compreso il coprilama (17).
Togliete le viti con intaglio a croce (33) e
l’insert (34).
Bloccate la flangia esterna (35) con la chiave
a foro frontale (21) allegata e svitate in senso
orario la vite con la brugola (19) (Attenzione!
Filettatura sinistrorsa!).
Rimuovete la lama (5) dalla flangia interna e
sfilatela verso l’alto attraverso la fessura del
piano di lavoro (16).
Pulite a fondo la flangia esterna ed interna e
l’albero motore prima di inserire e fissare la
nuova lama. Attenzione! L’obliquità di taglio
dei denti, cioè il senso di rotazione della
lama, deve corrispondere al senso della frec-
cia sulla copertura esterna.
Reinserite e serrate l’insert (34), il cuneo (30)
e il coprilama (17).
Nel fissare il cuneo (30) fate attenzione che la
distanza tra i denti della lama e il cuneo sia di
min. 3 mm e max. 5 mm. (Fig. 7)
Prima di continuare a lavorare con la sega
verificate che i dispositivi di protezione fun-
zionino.
6. Uso
Dopo ogni nuova regolazione si consiglia un
taglio di prova per veri care le misure impo-
state.
Attenzione: l’apparecchio è dotato di un inter-
ruttore di protezione da sovraccarico (Fig. 17/
Pos. b) che lo fa disinserire automaticamente
se sottoposto a sovraccarico.
Per poter riaccendere l’apparecchio è ne-
cessario attendere alcuni minuti per lasci-
arlo ra reddare. Poi premete nuovamente
l’interruttore di protezione da sovraccarico
(b) e l’apparecchio è di nuovo utilizzabile.
Avvertimento! Per troncature a 90° la barra di
battuta scorrevole (39) deve essere ssata nella
posizione interna:
Allentate la vite di bloccaggio (40) della barra
di battuta scorrevole e spingete quest‘ultima
verso l‘interno.
La barra di battuta scorrevole (39) deve esse-
re bloccata a una distanza tale dalla posizio-
ne più interna in modo che tra barra di battuta
(39) e lama (5) ci siano al massimo 5mm.
Prima di effettuare il taglio, controllate che
non sia possibile una collisione tra la barra di
battuta e la lama.
