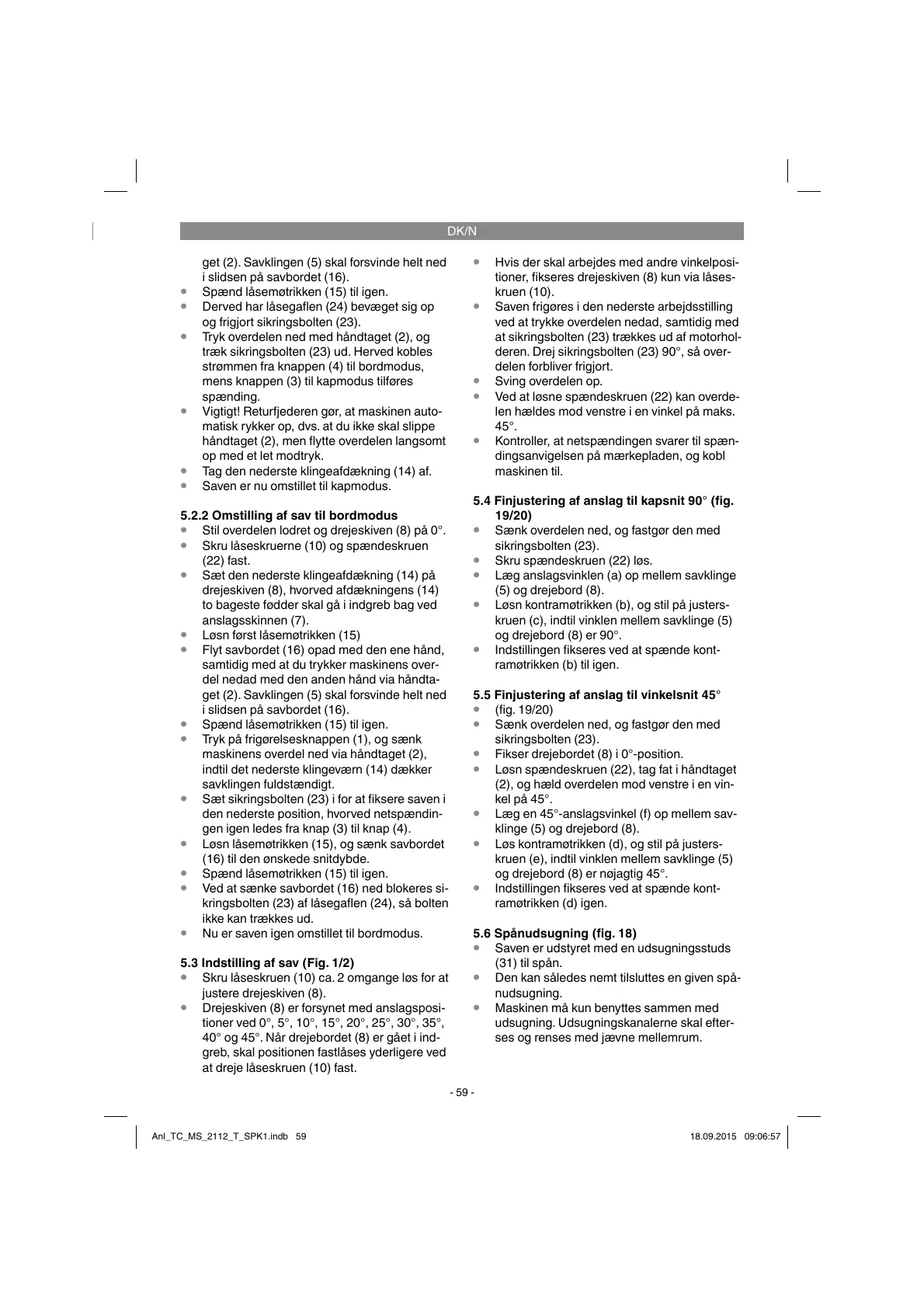

DK/N
- 59 -
get (2). Savklingen (5) skal forsvinde helt ned
i slidsen på savbordet (16).
•
Spænd låsemøtrikken (15) til igen.
•
Derved har låsegaflen (24) bevæget sig op
og frigjort sikringsbolten (23).
•
Tryk overdelen ned med håndtaget (2), og
træk sikringsbolten (23) ud. Herved kobles
strømmen fra knappen (4) til bordmodus,
mens knappen (3) til kapmodus tilføres
spænding.
•
Vigtigt! Returfjederen gør, at maskinen auto-
matisk rykker op, dvs. at du ikke skal slippe
håndtaget (2), men flytte overdelen langsomt
op med et let modtryk.
•
Tag den nederste klingeafdækning (14) af.
•
Saven er nu omstillet til kapmodus.
5.2.2 Omstilling af sav til bordmodus
•
Stil overdelen lodret og drejeskiven (8) på 0°.
•
Skru låseskruerne (10) og spændeskruen
(22) fast.
•
Sæt den nederste klingeafdækning (14) på
drejeskiven (8), hvorved afdækningens (14)
to bageste fødder skal gå i indgreb bag ved
anslagsskinnen (7).
•
Løsn først låsemøtrikken (15)
•
Flyt savbordet (16) opad med den ene hånd,
samtidig med at du trykker maskinens over-
del nedad med den anden hånd via håndta-
get (2). Savklingen (5) skal forsvinde helt ned
i slidsen på savbordet (16).
•
Spænd låsemøtrikken (15) til igen.
•
Tryk på frigørelsesknappen (1), og sænk
maskinens overdel ned via håndtaget (2),
indtil det nederste klingeværn (14) dækker
savklingen fuldstændigt.
•
Sæt sikringsbolten (23) i for at fiksere saven i
den nederste position, hvorved netspændin-
gen igen ledes fra knap (3) til knap (4).
•
Løsn låsemøtrikken (15), og sænk savbordet
(16) til den ønskede snitdybde.
•
Spænd låsemøtrikken (15) til igen.
•
Ved at sænke savbordet (16) ned blokeres si-
kringsbolten (23) af låsegaflen (24), så bolten
ikke kan trækkes ud.
•
Nu er saven igen omstillet til bordmodus.
5.3 Indstilling af sav (Fig. 1/2)
•
Skru låseskruen (10) ca. 2 omgange løs for at
justere drejeskiven (8).
•
Drejeskiven (8) er forsynet med anslagsposi-
tioner ved 0°, 5°, 10°, 15°, 20°, 25°, 30°, 35°,
40° og 45°. Når drejebordet (8) er gået i ind-
greb, skal positionen fastlåses yderligere ved
at dreje låseskruen (10) fast.
•
Hvis der skal arbejdes med andre vinkelposi-
tioner, fikseres drejeskiven (8) kun via låses-
kruen (10).
•
Saven frigøres i den nederste arbejdsstilling
ved at trykke overdelen nedad, samtidig med
at sikringsbolten (23) trækkes ud af motorhol-
deren. Drej sikringsbolten (23) 90°, så over-
delen forbliver frigjort.
•
Sving overdelen op.
•
Ved at løsne spændeskruen (22) kan overde-
len hældes mod venstre i en vinkel på maks.
45°.
•
Kontroller, at netspændingen svarer til spæn-
dingsanvigelsen på mærkepladen, og kobl
maskinen til.
5.4 Finjustering af anslag til kapsnit 90° (fi g.
19/20)
•
Sænk overdelen ned, og fastgør den med
sikringsbolten (23).
•
Skru spændeskruen (22) løs.
•
Læg anslagsvinklen (a) op mellem savklinge
(5) og drejebord (8).
•
Løsn kontramøtrikken (b), og stil på justers-
kruen (c), indtil vinklen mellem savklinge (5)
og drejebord (8) er 90°.
•
Indstillingen fikseres ved at spænde kont-
ramøtrikken (b) til igen.
5.5 Finjustering af anslag til vinkelsnit 45°
•
(fig. 19/20)
•
Sænk overdelen ned, og fastgør den med
sikringsbolten (23).
•
Fikser drejebordet (8) i 0°-position.
•
Løsn spændeskruen (22), tag fat i håndtaget
(2), og hæld overdelen mod venstre i en vin-
kel på 45°.
•
Læg en 45°-anslagsvinkel (f) op mellem sav-
klinge (5) og drejebord (8).
•
Løs kontramøtrikken (d), og stil på justers-
kruen (e), indtil vinklen mellem savklinge (5)
og drejebord (8) er nøjagtig 45°.
•
Indstillingen fikseres ved at spænde kont-
ramøtrikken (d) igen.
5.6 Spånudsugning (fi g. 18)
•
Saven er udstyret med en udsugningsstuds
(31) til spån.
•
Den kan således nemt tilsluttes en given spå-
nudsugning.
•
Maskinen må kun benyttes sammen med
udsugning. Udsugningskanalerne skal efter-
ses og renses med jævne mellemrum.
