Timing Charts
Timing-Übersichten
Synchronisation des Signaux

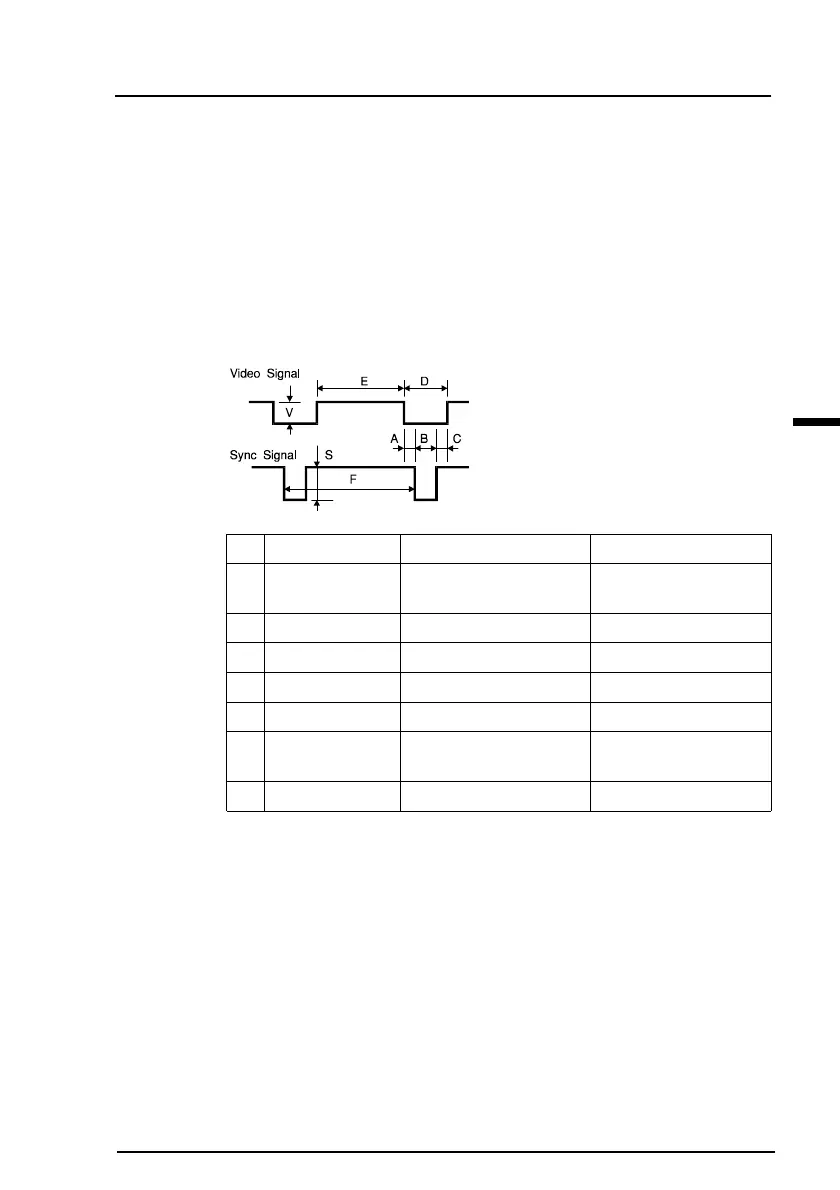

Based on the signal diagram shown below, 4 factory presets have been
registered in the monitor's microprocessor.
Der integrierte Mikroprozessor des Monitors unterstützt 4 werkseitige
Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme).
4 signaux ont été enregistrés en usine dans le microprocesseur du moniteur,
conformément au diagramme de synchronisation ci-dessous.
A Front Porch Vordere Schwarzschulter Front avant
B Sync Period Synchronimpuls Délai de
synchronisation
C Back Porch Hintere Schwarzschulter Front arrière
D Blanking Period Austastzeit Délai de clignotement
E Display period Display-Zeit Délai d'affichage
F Total cycle Kompletter Zyklus Cycle total
S Sync signal level Sync-Signalpegel Niveau du signal de
synchronisation
V Video signal level Video-Signalpegel Niveau du signal vidéo
The sync pulse, for both the horizontal and vertical signals, has positive or
negative polarity combination (as shown following) to encode different
modes.
Der Sync-Impuls für Horizontal- und Vertikalsignale weist eine kombinierte
(d. h. eine positive und negative) Polarität auf (siehe unten). Auf diese
Weise ist eine Codierung der verschiedenen Betriebsarten möglich.
L’impulsion de synchronisation, pour les signaux horizontaux et verticaux,
a une combinaison de polarités positives ou négatives (présentée page
suivante) qui permet de coder différents modes.
