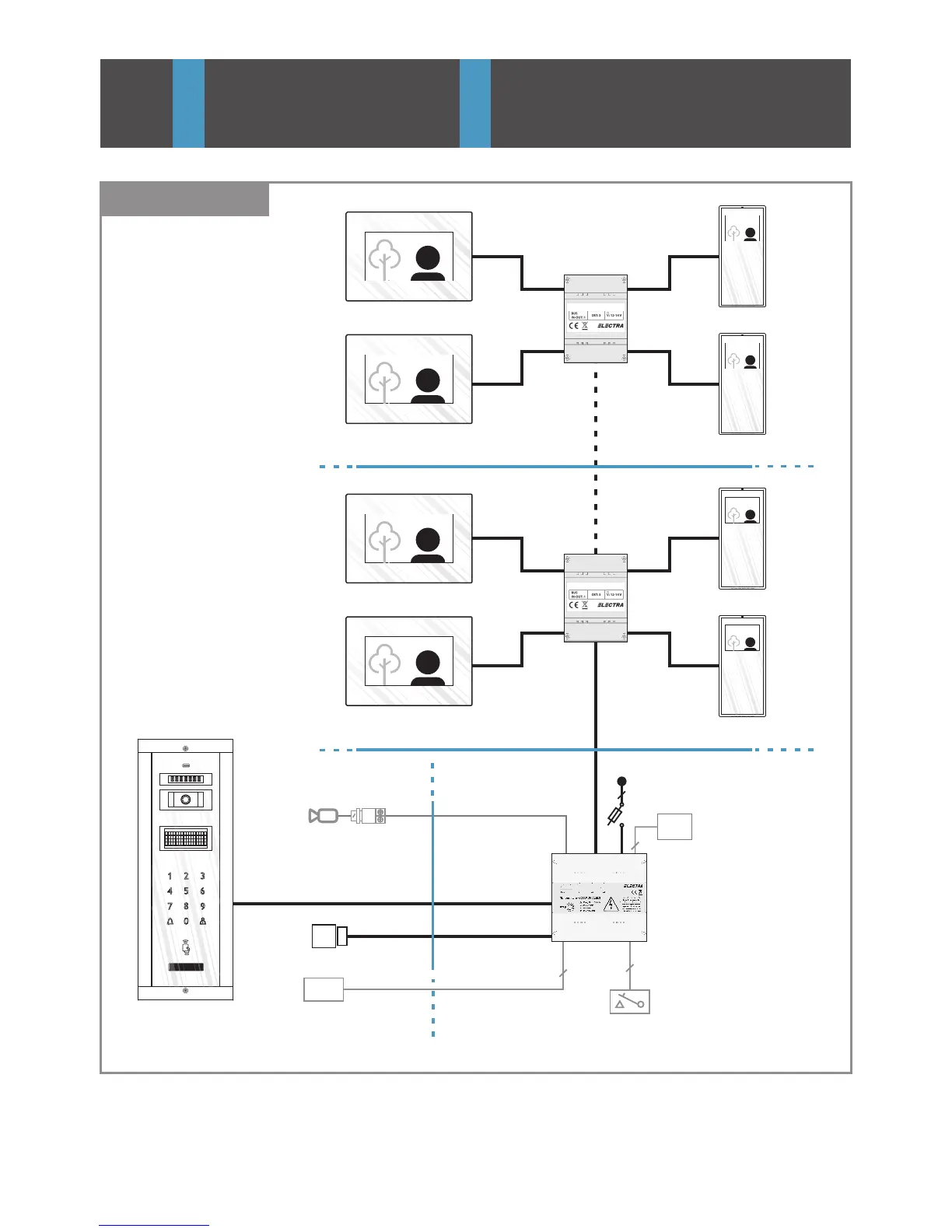

Electra SMART - Block Diagrams; Video

LCK
UTP cat5e
(AWG 24)
UTP cat5e
(AWG 24)
SCU.VDR
Vcam
VPM
UTP cat5e
(AWG 24)
2
2 x 0.75 mm
BAT
2
2 x 0.75 mm
230 Va.c., 50 Hz
2
3 x 0.75 mm
12V 7Ah
/
PVB
AUX
SWC
2 x 6Aa.c.
2
2 x 0.75 mm
S1 S2 S3
PROG
STROMVERSORGUNGSEINHEIT (SCU.VDR02.BLW)
SCHLOSS-
ÖFFNUNGS-
ZEIT
(sekunden)
EINGANG: 230V Wechselspannung 50Hz, 0.4A
AUSGANG 1: 14V, 2A Gleichspannung (S1)
AUSGANG 2: 14V, 0.5A Gleichspannung (S2)
BATTERIESTATUS: S3
ACHTUNG! Lebensgefahr,
Gerät nicht öffnen!
GEFAHR EINES
STROMSCHLAGS!
10
5
6
1
2
3
4
7
8
9
VTM(E)
VTM(E)
VTM
VTM
VTM(E)
VTM(E)
VTM
VTM
3
BLOCK DIAGRAMS SCHEME BLOC
EN
IT
EN RO
3.1.1
UTP cat5e
(AWG 24)
VCB.4DR02.ELW
VCB.4DR02.ELW
VCB.4DR
VCB.4DR
VIDEO
13
