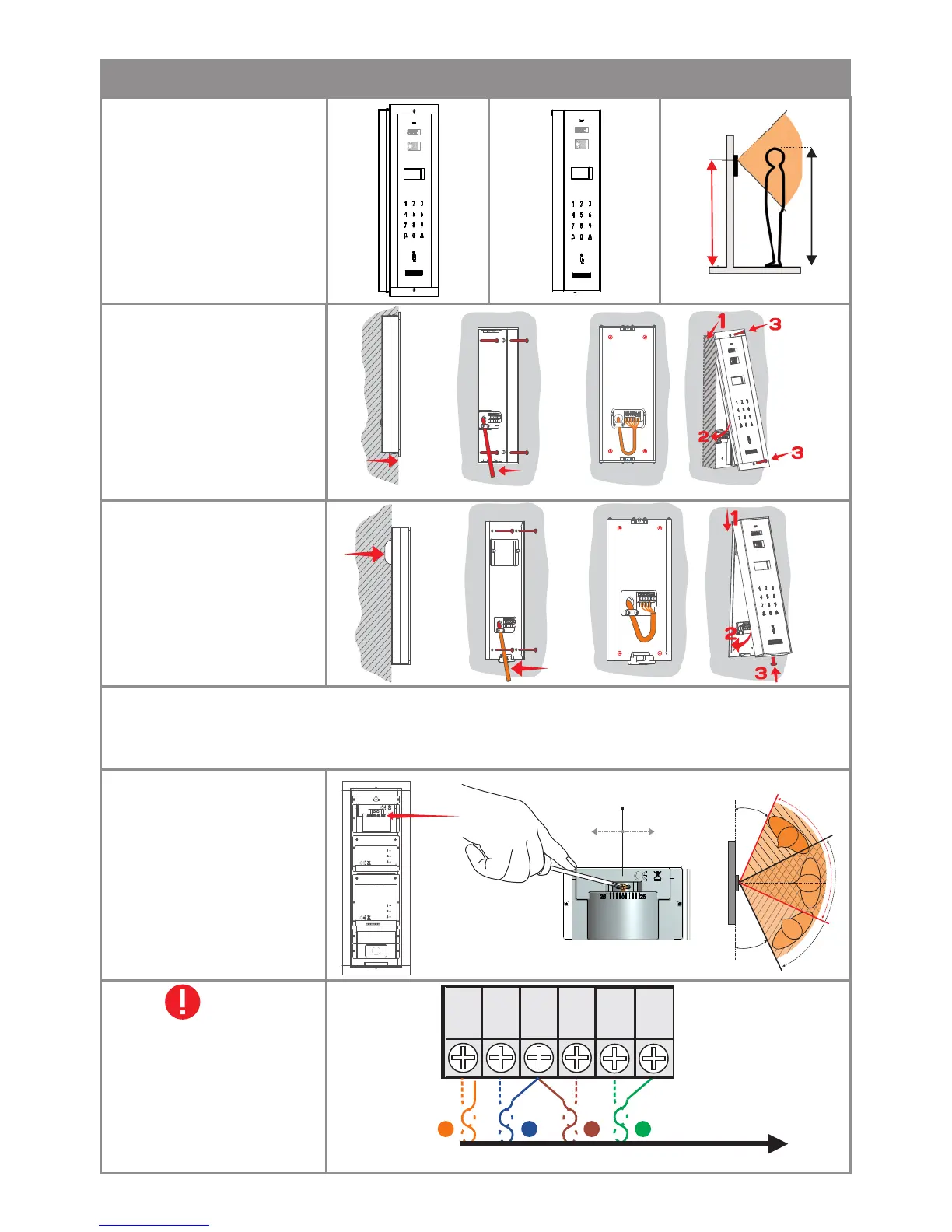

Electra SMART - Vpm; Apm; Installation of the Outdoor Panel; Flush Version; Surface Version

150
cm
o
70
5.2. VPM / APM
5.2.1
5.2.2
170
cm
≈20cm
5cm
Installation of the outdoor panel
Instalarea panoului exterior
Flush version
Versiunea îngropată
1.5
cm
≈20cm
5.2.3
Surface version
Versiunea pe suprafață
Antitheft protection. Screw the Torx 2 completely!
Protecție antifurt. Înșurubați complet Torx 2!
o o o
+25 75 +25
o
25
o
75
o
75
o
25
5.2.4
Camera positioning
Poziționarea camerei
Torx 1
Torx 2
Torx 2
5.2.5
Electrical connections
Conexiuni electrice
SCU
+14
V
CD
GND
Vout
GNV
UTP cat5e
(AWG 24)
VPM
1
2
3
4
video
P
21
