Electra SMART - Page 54

PROG

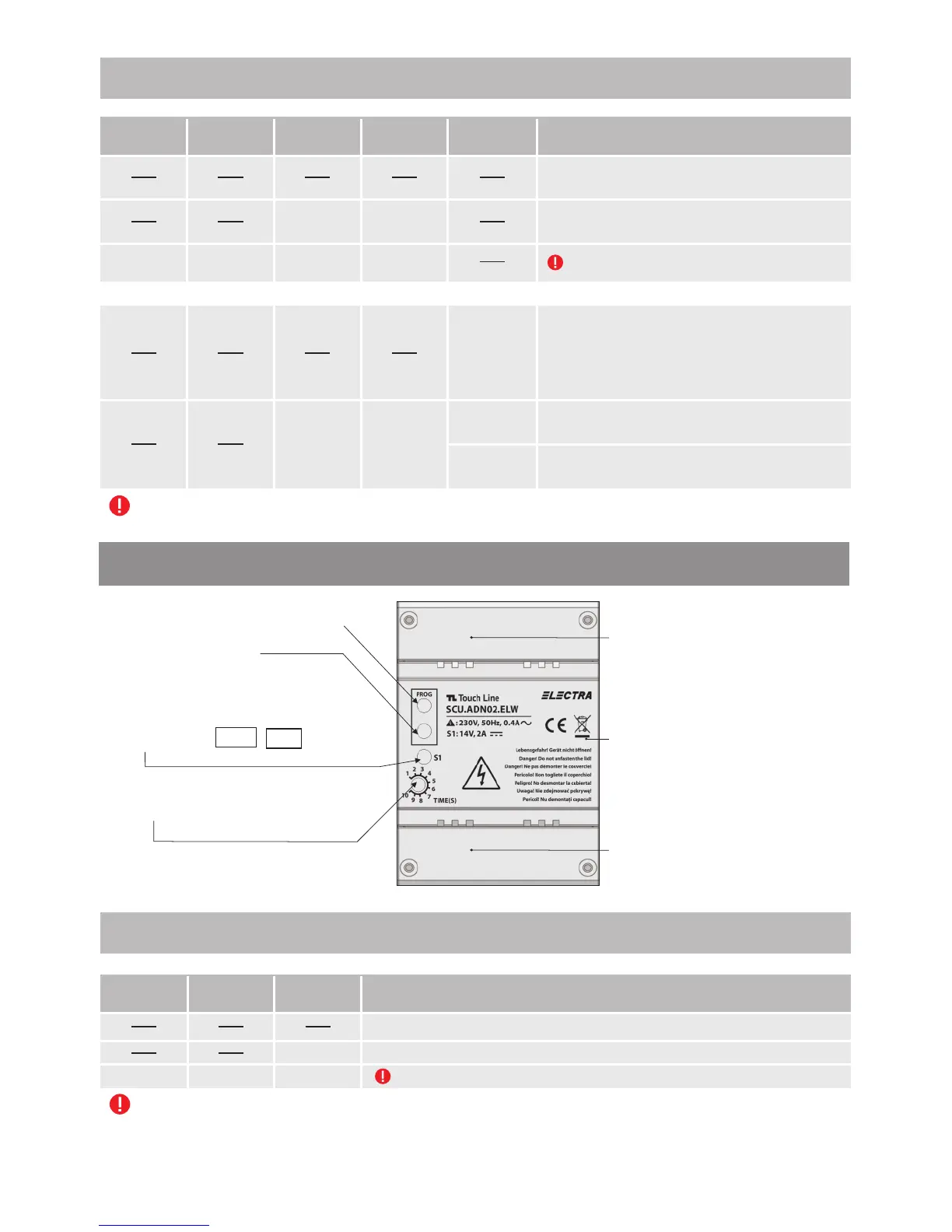

SUPPLY CONTROL UNIT (SCU.ADN02.BLW)
Lock
timing
(seconds)
INPUT: 230V alternating current 50Hz, 0.4A
OUTPUT: 14V, 2A direct current (S1)
10
1
2
3
4
5
6
7
8
9
S1
CAUTION! DO NOT
UNFASTEN THE SAFETY LID!
RISK OF
ELECTRICAL SHOCK!
6.3.2. Unitatea centrală audio (SCU.ADN)
Apăsare lungă
ROSU
VERDE VERDE
Mod programare.
BUTTON
PROG
LED
PROG
LED
S1
LED
S2
LED
S3
Instalația nu este conectată la rețeaua de
230Vc.a./50Hz.
Instalația e OK, conectată la rețeaua de
230Vc.a./50Hz.
Semnificația semnalizării LED-urilor
VERDE VERDE
Instalația nu este conectată la rețeaua de
230Vc.a./50Hz. Acumulatorul este funcțional.
Instalația funcționează numai pe audio și
deschidere ușă, pentru un timp limitat.
VERDE
VERDE
Instalația e OK, conectată la rețeaua de
230Vc.a./50Hz. Acumulatorul este funcțional.
Când este conectat un acumulator la SCU , se adaugă următoarele semnalizări ale LED-ului S3:
VERDE
VERDE
ROSU
Instalația e OK, conectată la rețeaua de
230Vc.a./50Hz. Acumulator în încărcare sau defect.
Dacă LED-urile semnalizează ROȘU, verificați Cap. 7 – DEPANAREA.
*Buton programare PROG.
TIME: Ajustare termporizare yală
(1-10 sec.)
Capac protecție conexiuni
electrice 1
Capac frontal
Led roșu PROG.
(mod programare sau
defect în instalație)
S1: VERDE
Capac protecție conexiuni
electrice 2
+14V - GND
(+14V/2Ad.c.)
Apăsare lungă
ROSU
VERDE
Mod programare.
BUTTON
PROG
LED
PROG
LED
S1
Instalația nu este conectată la rețeaua de 230Vc.a./50Hz.
Instalația e OK, conectată la rețeaua de 230Vc.a./50Hz.
Semnificația semnalizării LED-urilor
VERDE
Dacă LED-urile semnalizează ROȘU, verificați Cap. 7 – DEPANAREA.
52
