12 ARCHIMEDE LCD SERIES - ITA
ELECTROIL
6. MESSA IN FUNZIONE E
PROGRAMMAZIONE
Le operazioni di messa in funzione e
programmazione devono essere eseguite
esclusivamente da personale esperto e
qualificato. Usate le idonee attrezzature e
protezioni. La messa in tensione dell’inverter
è possibile solo con inverter chiuso, dopo
avere seguito scrupolosamente tutte le istruzioni di
installazione relative ai collegamenti elettrici riportate sopra.
Seguite le norme di antinfortunistica.
La pompa non può funzionare a secco; il funzionamento in
queste condizioni (anche per breve tempo) danneggia
irrimediabilmente la pompa stessa; per questo motivo il
sistema di controllo interviene dopo circa 40 secondi (tempo
solitamente sufficiente perché si carichino le giranti delle
pompe durante la prima messa in servizio) con un allarme
fermando la pompa come descritto al capitolo 3. Effettuare lo
spurgo dell’aria mediante apposito sfiato sulla pompa.
L’Inverter esce dalla fabbrica con i dati di default adatti per
sensore di pressione tipo K16; se si vuole ritornare a questi si
può sempre farlo mediante un RESET:
RESET: premere “STOP” e “–“ contemporaneamente per
5 secondi.
I dati vengono sempre salvati automaticamente ad ogni uscita
dal menu delle funzioni e dopo il Check di autoregolazione.
6.1 Prima messa in funzione dell’Inverter – Check (Procedura standard di auto-regolazione)
• Premere START e impostare la corrente nominale assorbita dal motore, relativa al collegamento delle fasi in uso
(si veda paragrafo 5.3) poi uscire con ESC;
• Alla richiesta del senso di marcia, premere e tenere premuto START finché si vuole mantenere in rotazione la
pompa, leggendo i dati di frequenza, potenza e pressione visualizzati, e scegliere, con le frecce, il verso di
rotazione corretto (0/1) confermandolo con ESC;
• Accertarsi che la pompa sia perfettamente carica d’acqua e priva di aria e chiudere completamente la mandata;
• Premendo nuovamente START avviare il Check di auto-regolazione, necessario per il calcolo della potenza di
arresto per mandata chiusa; durante l’esecuzione del Check viene scritto sul display: “EXECUTING CHECK”;
• Al termine del Check premere START e la pompa con inverter potrà cominciare a lavorare normalmente;
• Durante il funzionamento della pompa sarà possibile regolare la pressione di riferimento desiderata agendo
direttamente sui pulsanti + e -.
Durante il Check di autoregolazione la pompa può raggiungere una velocità pari alla velocità nominale,
con pressione massima; se necessario limitare opportunamente la pressione massima di esercizio
(Dati Pompa) prima di eseguire il Check.
6.2 Check Accurato (procedura più precisa, ma più lenta, per l’auto-regolazione)
Procedura disponibile solo per IMMP1.1 / 1.8 / 2.2W-BC: Check più lento ma più preciso; Attenzione: da effettuare
regolando l’apertura della mandata alla minima portata desiderata per l’intervento della protezione di spegnimento
per flusso minimo; seguire attentamente le istruzioni che vengono visualizzate sul display durante il check.
• Premere START e impostare la corrente nominale assorbita dal motore, relativa al collegamento delle fasi in uso
(si veda paragrafo 5.3) poi uscire con ESC;
• Alla richiesta del senso di marcia, premere e tenere premuto START finché si vuole mantenere in rotazione la
pompa, leggendo i dati di frequenza, potenza e pressione visualizzati, e scegliere, con le frecce, il verso di
rotazione corretto (0/1) confermandolo con ESC;
• Accertarsi che la pompa sia perfettamente carica d’acqua e priva di aria e regolare l’apertura della valvola di
mandata per ottenere la portata minima d’acqua desiderata, per determinare il punto di intervento della protezione

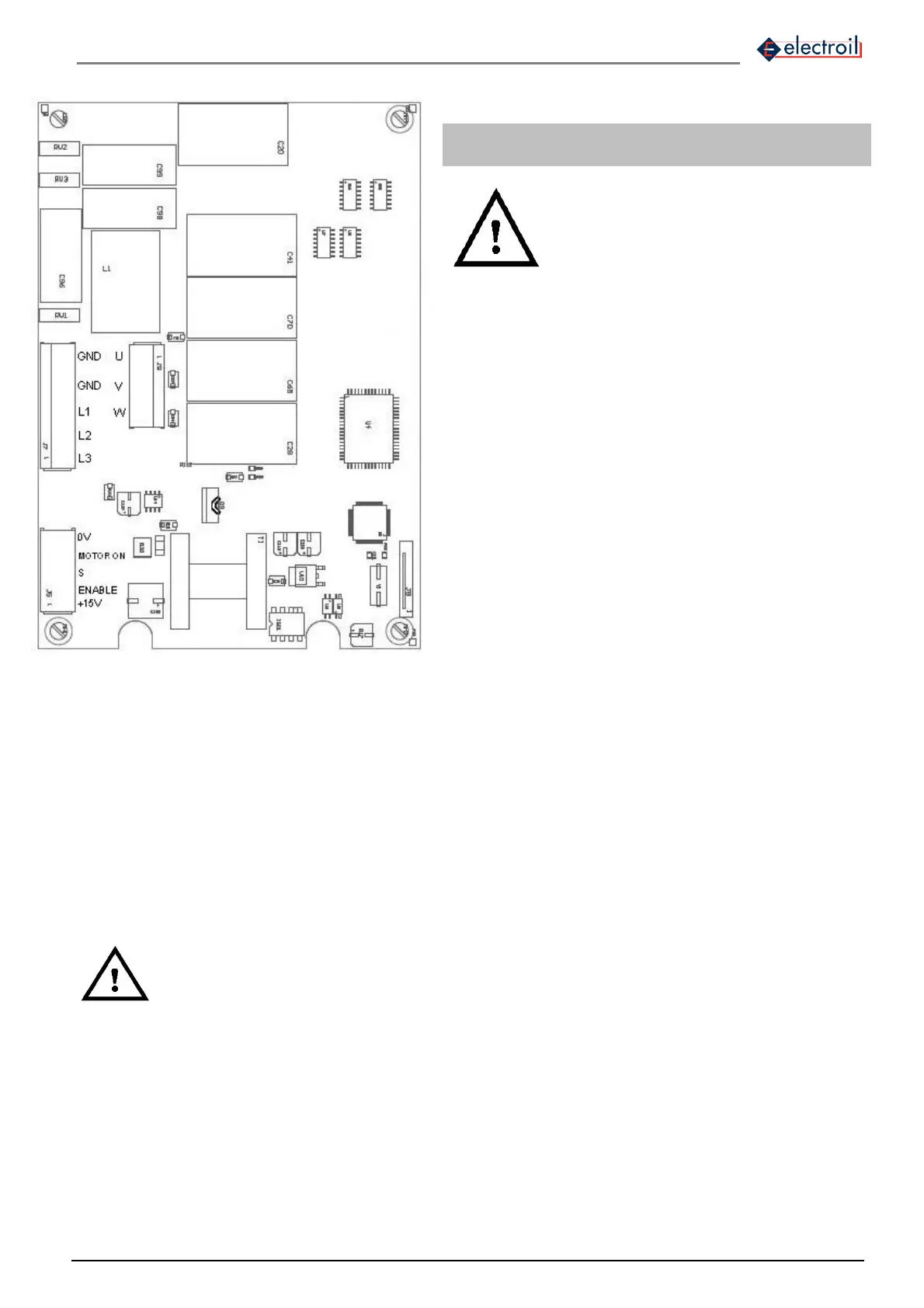

Fig.16: Scheda elettronica per modelli
ITTP1.5/2.2/3.0W-BC
