7 ARCHIMEDE LCD SERIES - ITA
ELECTROIL

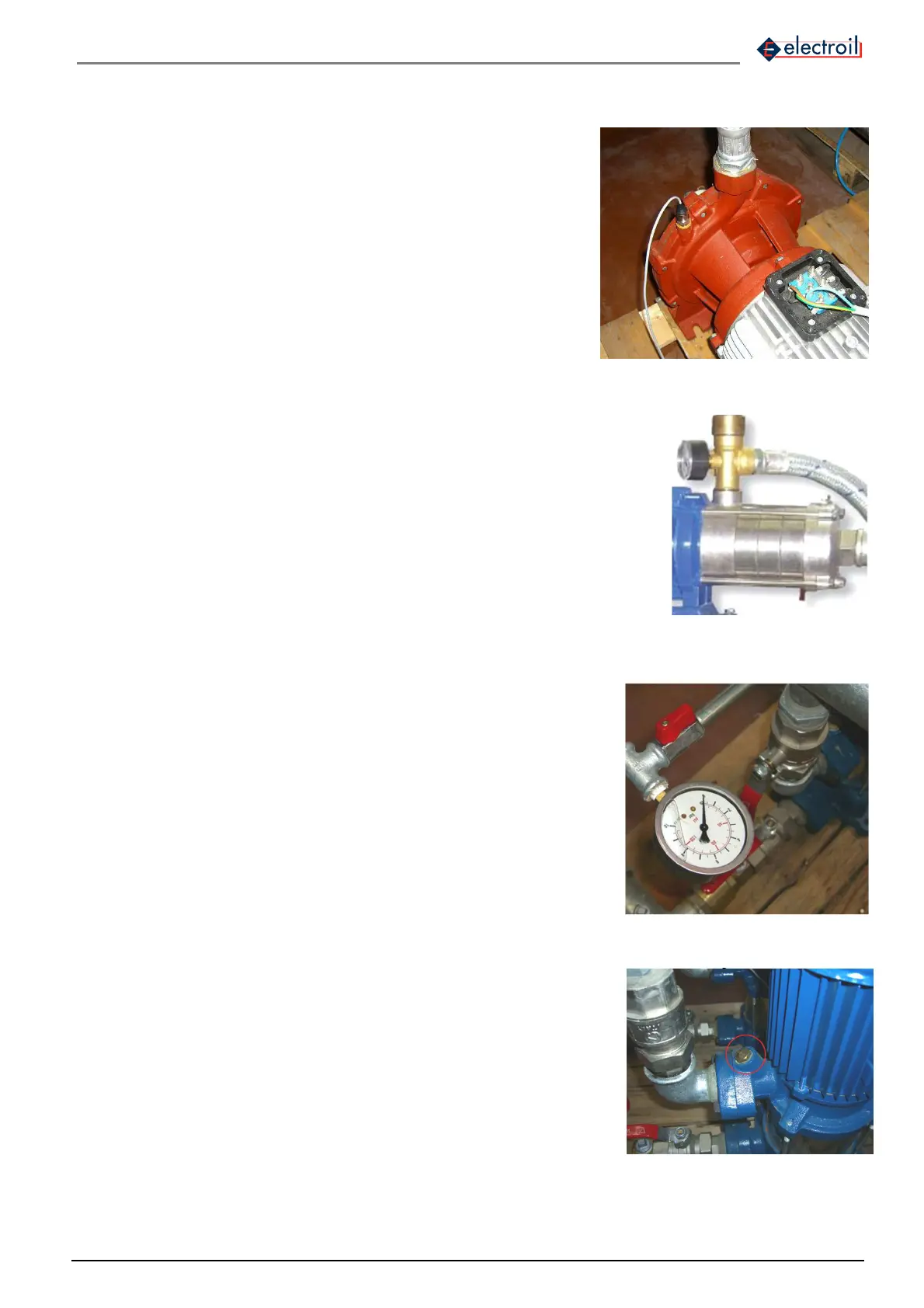

5.2.1 Collegamento del trasduttore di pressione su impianti nuovi
• E’ possibile montare il trasduttore al posto del tappo di riempimento da
¼” F della pompa purché questo punto sia alla pressione di mandata
(dipende dal tipo di pompa);
• Si può sfruttare la mandata di una pompa multistadio, montando un raccordo a T
o sfruttando quello eventualmente presente montando il trasduttore di pressione al
posto del manometro.
Attenzione: nelle pompe multistadio con foro di riempimento vicino all’aspirazione
non è possibile montare il trasduttore di pressione su tale foro in quanto non
leggerebbe la pressione di mandata.
• E’ possibile sfruttare l’uscita da ¼” F predisposta per il manometro,
rimuovendo eventualmente lo stesso per montare il trasduttore di pressione;
• E’ inoltre possibile connettere il trasduttore a un qualsiasi altro foro da ¼” F
presente su un qualsiasi raccordo sulla mandata della pompa rimuovendone
il tappo (ad esempio un foro di riempimento su pompa verticale o di sfiato
aria).
Figura 7: Sostituzione del
manometro sulla mandata con il
trasduttore di pressione
Figura 8: Montaggio del trasduttore
nel foro di sfiato da 1/4"
multistadio con manometro
sostituibile con trasduttore
Figura 5: Montaggio trasduttore sul
foro di riempimento di mandata
