3 ARCHIMEDE LCD SERIES - ITA
ELECTROIL
1. GENERALITA’
Col presente manuale intendiamo fornire le informazioni indispensabili per l’uso e la manutenzione dell’inverter. I
dispositivi descritti nel presente manuale sono i seguenti:
IMMP1.1W-BC: Inverter Monofase per elettropompa Monofase max 1.1 kW (1.5 Hp), 9A, con LCD e
comunicazione radio Blue Connect;
IMMP1.8W-BC: Inverter Monofase per elettropompa Monofase max 1.8 kW (2.5 Hp), 13 Ampere, con LCD e
comunicazione radio Blue Connect;
IMMP2.2W-BC: Inverter Monofase per elettropompa Monofase max 2.2 kW (3 Hp), 15.5 Ampere, con LCD e
comunicazione radio Blue Connect;
IMTP1.5W-BC: Inverter Monofase per elettropompa Trifase max 1.5 kW (2 Hp), 7Ampere, con LCD e
comunicazione radio Blue Connect;
IMTP2.2W-BC: Inverter Monofase per elettropompa Trifase max 2.2 kW (3 Hp), 9.5 Ampere, con LCD e
comunicazione radio Blue Connect;
ITTP1.5W-BC: Inverter Trifase per elettropompa Trifase max 1.5 kW (2 Hp), 4 Ampere, con LCD e comunicazione
radio Blue Connect;
ITTP2.2W-BC: Inverter Trifase per elettropompa Trifase max 2.2 kW (3 Hp), 5.5 Ampere, con LCD e
comunicazione radio Blue Connect;
ITTP3.0W-BC: Inverter Trifase per elettropompa Trifase max 3.0 kW (4 Hp), 7.5 Ampere, con LCD e
comunicazione radio Blue Connect.
Questi modelli inverter sono studiati appositamente per l’azionamento delle
elettropompe con la finalità di garantire un perfetto controllo in retroazione
di pressione, un risparmio energetico consistente unito a diverse funzioni di
comando programmabili che non sono possibili nelle comuni elettropompe
alimentate direttamente. Tutti i modelli sopra indicati sono dotati di servo-
ventilazione controllata in base alla temperatura dell’inverter.
Le istruzioni e le prescrizioni di seguito riportate riguardano l’esecuzione
standard.
Qualora dobbiate richiedere informazioni tecniche o particolari di ricambio al
ns. Servizio di Vendita ed Assistenza, precisate sempre l’esatta sigla di
identificazione del modello, presente sull’etichetta laterale, il numero seriale
di costruzione, presente sulla parte superiore sinistra dell’apparecchio (N°2
lettere seguite da N°4 cifre, come in fig. 1) e la versione software, leggibile
sul display all’accensione da rete.
2. DESCRIZIONE DEL FUNZIONAMENTO DEL PRODOTTO
Il sistema è composto da una pompa centrifuga, azionata da motore asincrono; il sistema ha il compito di mantenere
costante la pressione dell’acqua in uscita, indipendentemente dalla portata richiesta. La pressione in uscita è rilevata
tramite un trasduttore di pressione con uscita 4-20 mA. La scheda logica possiede una uscita di 15 Volt in grado di
fornire l’alimentazione al trasduttore di pressione.
Questo tipo di Inverter per Elettropompe dispone di un evoluto algoritmo di calcolo per registrare automaticamente la
curva di lavoro della pompa, in modo tale da ottenere una regolazione del flusso d’acqua minimo di arresto molto
preciso a tutte le pressioni, con risultati migliori rispetto a quelli che si possono ottenere con sensori di flusso
meccanici che, oltre a creare perdite di carico, possono bloccarsi.
PROTEZIONE DA FUNZIONAMENTO CON MANDATA CHIUSA: Per evitare il funzionamento della pompa a
mandata chiusa, la logica di controllo legge le grandezze elettriche del motore sotto inverter. Se, in una determinata
condizione di funzionamento, il punto di lavoro è al di sotto della curva della pompa misurata a mandata chiusa
(risultante dal check) il sistema spegne la pompa e compare la relativa segnalazione. Al termine della situazione di
mandata chiusa il sistema ripristina il suo normale funzionamento.
PROTEZIONE DA FUNZIONAMENTO A SECCO: Per evitare che la pompa possa continuare a funzionare anche
dopo un problema in aspirazione, che determini assenza di portata d’acqua entrante, il sistema di controllo, con uno
speciale algoritmo, legge il fattore di potenza del motore combinato ad altri parametri di funzionamento quali pressione
ed assorbimento, e se il risultato è sotto ad un determinato valore spegne la pompa, e compare la relativa
segnalazione di allarme.
La protezione elettrica dell’elettropompa è determinata da una limitazione della corrente assorbita (programmabile).
L’intervento di una protezione viene direttamente segnalato dall’apposito allarme; al cessarsi della condizione di
sovracorrente il sistema ripristina il normale funzionamento.

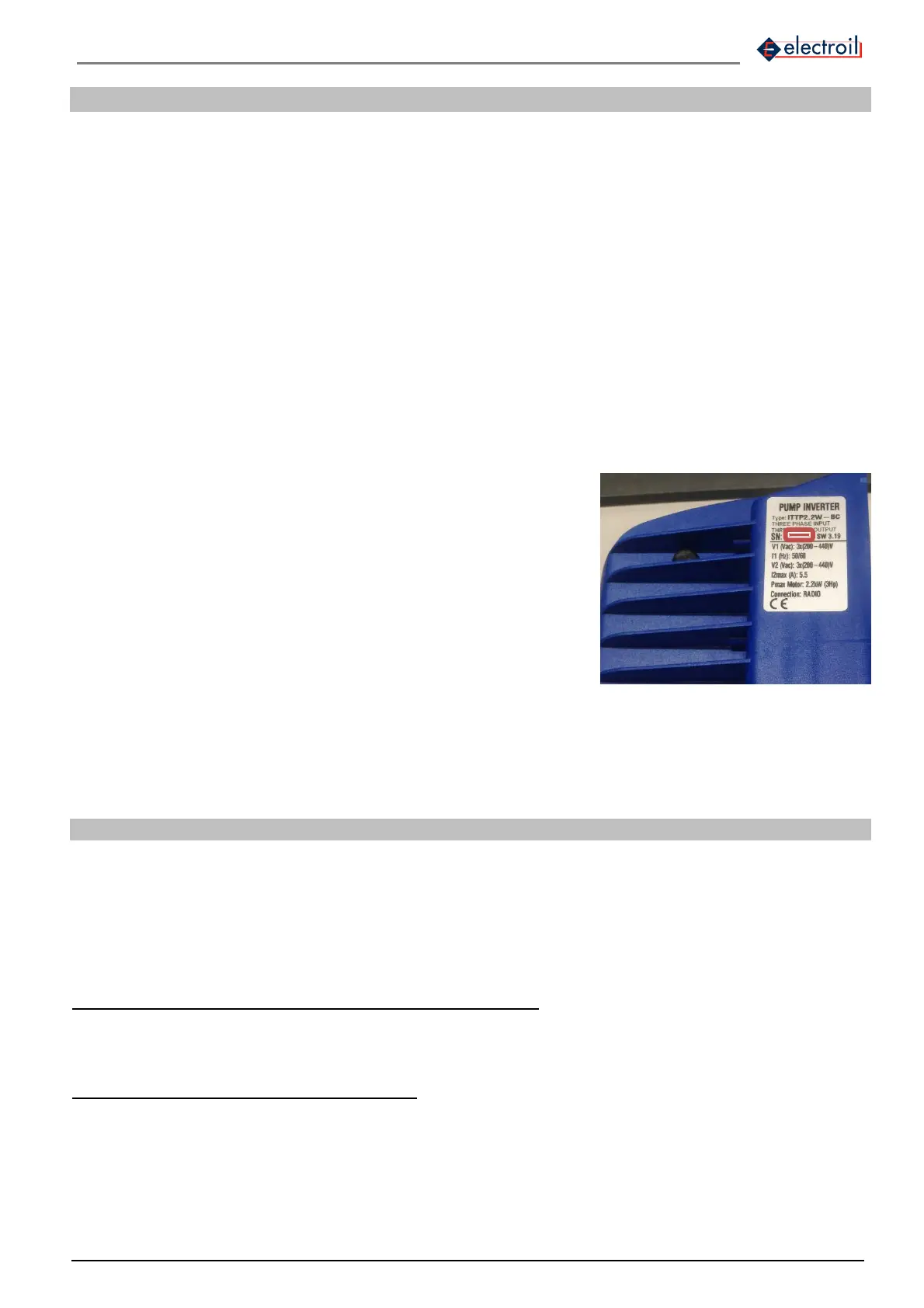

Figura 1: marcatura del numero seriale di costruzione
