13 ARCHIMEDE LCD SERIES - ITA ELECTROIL
di arresto motore per flusso minimo; Non chiudere completamente la mandata: lasciarla aperta leggermente in
modo che la pressione possa discendere fino a 1.0Bar durante la fase finale del chack.
• Premendo nuovamente START avviare il Check di auto-regolazione, necessario per il calcolo della potenza di
arresto per mandata chiusa; durante l’esecuzione del Check viene scritto sul display: “EXECUTING CHECK”;
• Al termine del Check premere START e la pompa con inverter potrà cominciare a lavorare normalmente;
• Durante il funzionamento della pompa sarà possibile regolare la pressione di riferimento desiderata agendo
direttamente sui pulsanti + e -.
Suggeriamo di utilizzare la procedura di Check Accurato specialmente per elettropompe monofasi di tipo Jet, Auto-
adescanti o Periferiche.
6.3 Controlli importanti da effettuarsi dopo la taratura
 Verifica dell’arresto della pompa a mandata chiusa: Al primo avviamento aprire il rubinetto sulla mandata
della pompa, premere Start, attendere alcuni secondi affinché l’impianto vada alla pressione impostata, poi
richiudere lentamente lo stesso rubinetto e verificare che il motore si fermi (dopo alcuni secondi) segnalando
“MANDATA CHIUSA”. Se il motore non si ferma è necessario andare nella funzione DATI MOTORE– POTENZA
ARRESTO ed impostare un valore più alto di quello di default (103%) impostato da fabbrica. Il valore assoluto
della potenza di arresto viene presentato, ad intervalli regolari, sul display in alto, al centro (si veda fig. 17).
 Verifica dell’arresto della pompa per funzionamento a secco: Dopo l’installazione, se possibile, chiudere
l’acqua sull’aspirazione della pompa e fare così funzionare la pompa a secco; dopo un tempo di circa 40 secondi
(o per il ritardo impostato) la pompa dovrebbe fermarsi indicando “FUNZIONA A SECCO”. Se dopo tale tempo la
pompa non si è fermata è necessario entrare in DATI MOTORE e aumentare il valore del parametro STOP
FUNZIONAMENTO A SECCO (default 80%) oppure si dovrà entrare nelle FUNZIONI AVANZATE –
CONTROLLO PRESSIONE - andando ad impostare un valore superiore del parametro COSFI LIMITE (valore di
default impostato a 0.50).
6.4 Funzioni di programmazione
 Visualizzazioni sul display:
Pulsante
Descrizione
MODE Per entrare nel menù delle funzioni
START/ENTER Per avviare il motore / per entrare nel sottomenù oppure per entrare nella funzione e modificarne i valori
+ Consente lo scorrimento in salita delle voci del menù oppure modifica in positivo il valore delle variabili; al
termine della variazione premere ENTER.
Aumenta la pressione di riferimento durante il funzionamento.
- Consente lo scorrimento in discesa delle voci del menù oppure modifica in negativo il valore delle
variabili; al termine della variazione premere ENTER.
Diminuisce la pressione di riferimento durante il funzionamento.
STOP/ESC Per spegnere il motore / per uscire dal sottomenù (entrando nel menù principale); per uscire dal menù
principale abilitando i comandi motore
Tabella 3: Pulsanti
LED
Descrizione
Power
• Verde stabile: segnalazione presenza tensione di rete sull’alimentazione
Motor
• Verde stabile: Motore in funzione
• Verde lampeggiante: fase che precede lo spegnimento per mandata chiusa
Alarm
• Rosso lampeggiante frequente: segnalazione anomalia che si auto-rispristina;
• Rosso lampeggiante con cadenza 5 secondi: problema al sensore di pressione nel funzionamento in
gruppo, ma senza disservizio;
• Rosso stabile: segnalazione anomalia che richiede ripristino manuale (STOP + START). Vedere lista
allarmi in tabella 7.
Tabella 4: Descrizione dei Led
• Descrizione del MENU’ DELLE FUNZIONI

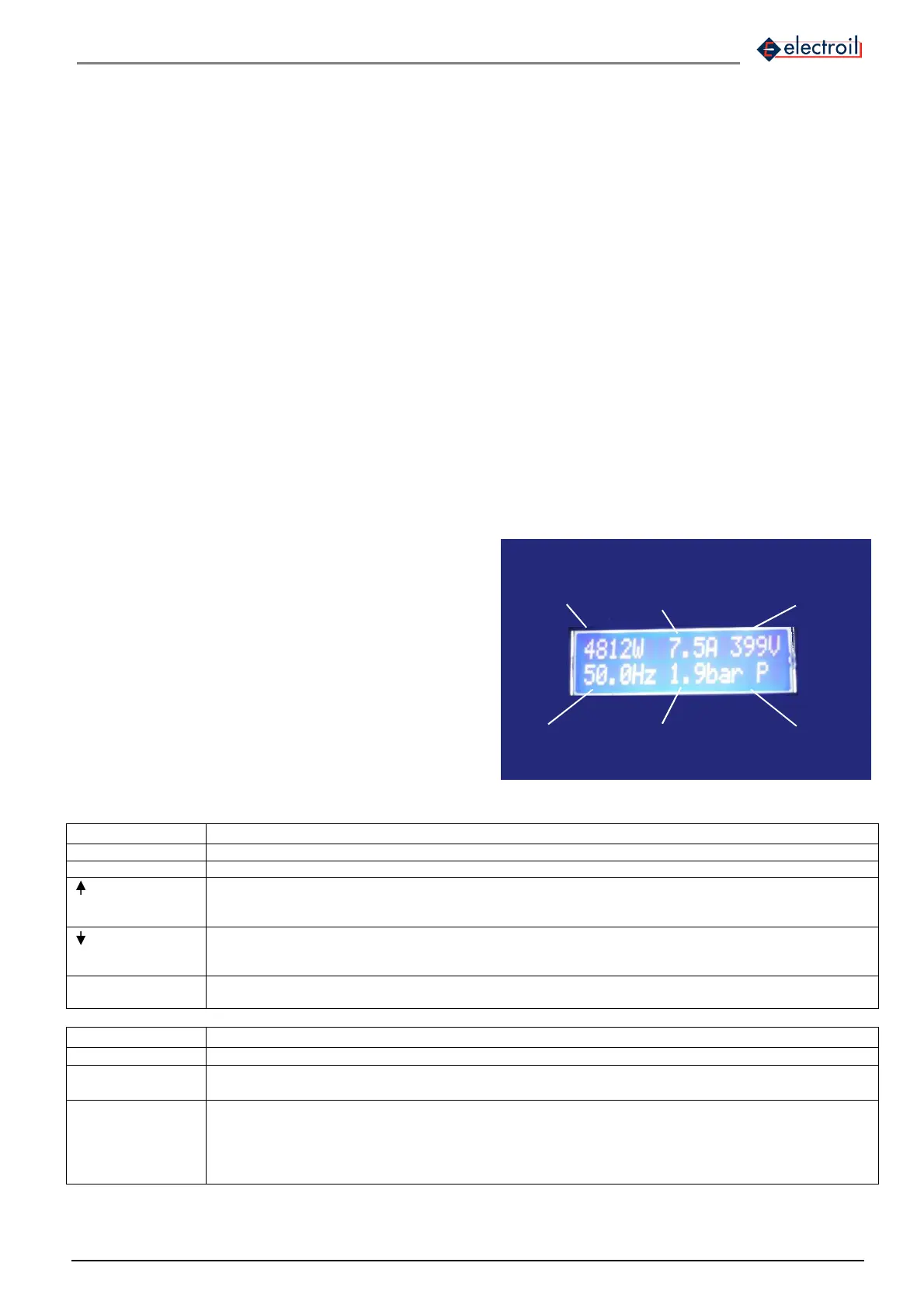

Figura 17: Presentazione dei dati sul display
POTENZA
ASSORBITA
ISTANTANEA
Alternativamente:
CORRENTE ASSORBITA
FATTORE DI POTENZA (PF)
POTENZA DI ARRESTO
MANDATA CHIUSA
TENSIONE AL MOTORE
/ TEMPERATURA
INVERTER
FREQUENZA
ISTANTANEA
PRESSIONE MISURATA
DAL
SENSORE IN MANDATA
TIPO DI CONTROLLO:
POMPA SINGOLA / MASTER
SLAVE
