5. MONTAGGIO E INSTALLAZIONE
Leggere questo manuale d’uso del presente apparato di controllo e
quello dell’elettropompa prima dell’installazione.
Nel caso il prodotto presenti segni evidenti di danneggiamento non
procedete con l’installazione e contattate il Servizio di Assistenza.
Durante l’installazione osservate scrupolosamente le norme vigenti
di sicurezza e antinfortunistica.

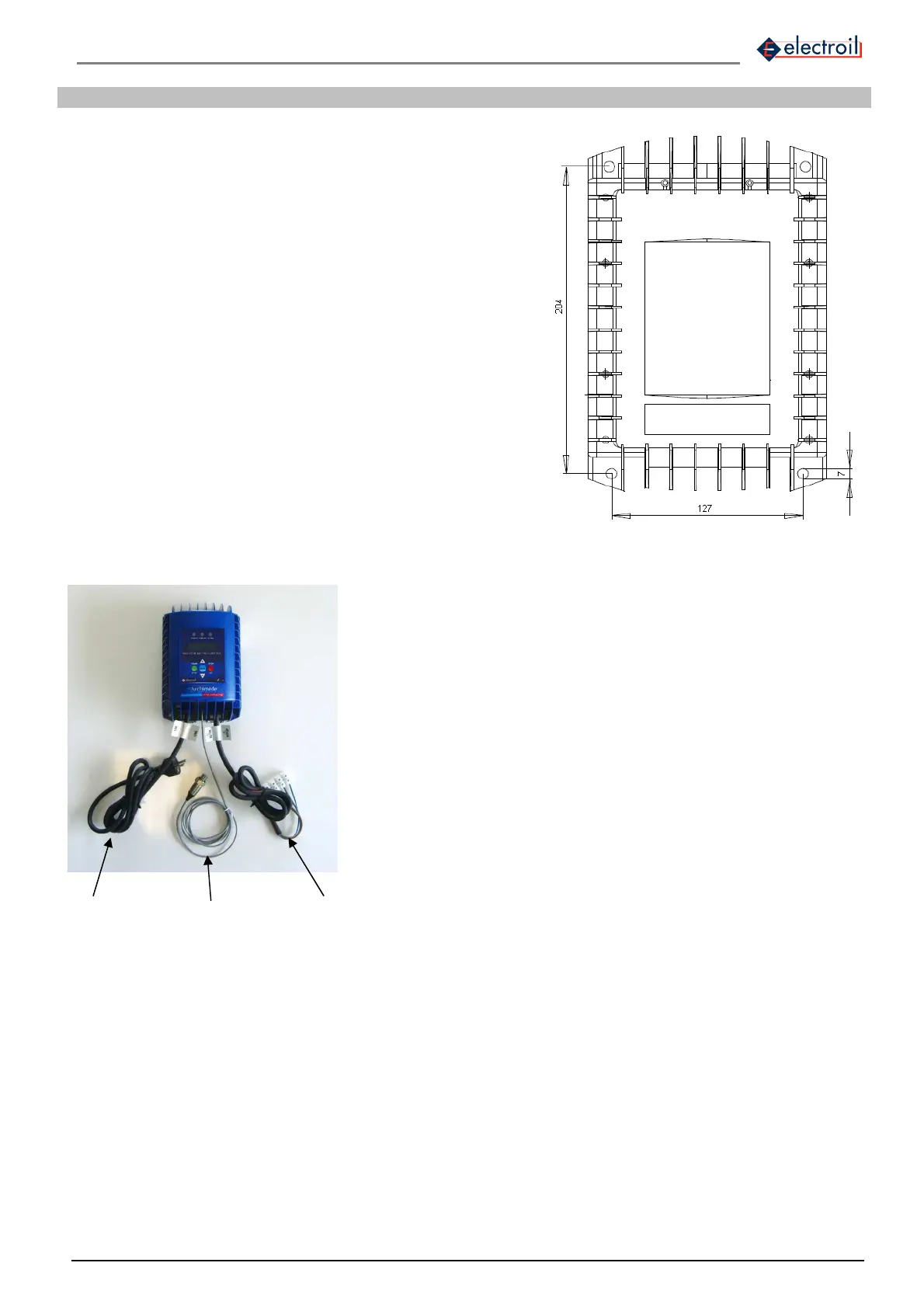

5.1 Quote di fissaggio e ingombri
Installate il prodotto in luogo protetto dal gelo e dalle intemperie,
rispettando i limiti d’impiego, montando l’apparecchio su una parete
in posizione verticale lasciando almeno 200 mm di spazio sopra e
sotto allo stesso in modo da garantire il sufficiente raffreddamento
del dissipatore posto sul retro dell’inverter. La parete può essere
anche di tipo metallico purché non sia fonte di calore e non sia
esposta direttamente al sole.
Per il fissaggio a parete dell’Inverter usare i N° 4 fori Diametro 7mm
disposti secondo lo schema di forature di figura 3.
5.2 Collegamenti elettrici e idraulici
Collegare il cavo di alimentazione dell’inverter alla rete elettrica (particolare
N°1 di fig.4); spina schuko standard se l’ingresso è monofase.
Per il controllo di pressione in retroazione é necessario collegare in mandata
alla pompa, laddove sia possibile, o sulla tubazione di mandata della rete
idrica, il trasduttore di pressione in dotazione (particolare N° 2 fig 4), con
attacco ¼” M, uscente dalla parte inferiore centrale dell’inverter.
Collegare il cavo di collegamento al motore al motore asincrono trifase della
pompa (particolare N°3, fig.4).
Il tipo di trasduttore in dotazione può variare a discrezione del costruttore
rispetto a quello presentato nel presente manuale, ma conservando la
stessa configurazione di fissaggio e con lo stesso funzionamento.
Procedete ai collegamenti idraulici secondo le norme vigenti.
3) Cavo
Alimentazione
Motore pompa
Figura 4: collegamenti elettrici e idraulici
1) Cavo
alimentazione
Inverter
2) Trasduttore di
pressione
Figura 3: Fori di fissaggio a parete (millimetri)
