5.2.2 Collegamento del trasduttore su impianti esistenti
• Pompa con pressostato con autoclave o con serbatoio di acciaio zincato:
montare il trasduttore di pressione al posto del pressostato, avvalendosi di
raccordi di riduzione per ¼”M. Se si vuole conservare il pressostato per una
sicurezza ulteriore di massima pressione, montando il trasduttore di
pressione al posto del manometro, si può collegare l’uscita N.C. dello stesso
pressostato ai contatti ENABLE e 0V (poli 2 e 5 di J5 scheda elettronica, fig.
14, 15, 16)
• Pompa con dispositivo tipo flussostato: sostituire il flussostato con un
raccordo a T di mandata avvitando nel foro centrale il trasduttore di pressione.
Questa sostituzione consente di eliminare alla radice ogni problema di
bloccaggio della valvola di flusso e le perdite di carico, ossia tutti i problemi
intrinseci nel dispositivo tipo flussostato.
• Si può infine montare il trasduttore in un rubinetto di prova o altro tipo di uscita purché sia sempre alla pressione
di mandata della pompa.
Nel caso di installazione della valvola di ritegno sul lato mandata della pompa, ponete il trasduttore di pressione
a valle della valvola.
5.2.3 Vaso di espansione a membrana
Per un controllo ottimale della pressione raccomandiamo di montare un autoclave a membrana di piccole dimensioni
(19l sono solitamente più che sufficienti per una pompa fino a 4Hp). Nel caso vogliate evitare di dover svuotare
l’impianto per un eventuale sostituzione dell’autoclave a membrana oppure del trasduttore di pressione, si consiglia
l’installazione di valvole di intercettazione tra il collegamento dell’autoclave e la tubazione dell’impianto.
Per un perfetto funzionamento del controllo di pressione assicuratevi che l’autoclave sia in grado di sopportare la
pressione dell’impianto.e regolate la corretta pressione di pre-carica prima del collegamento dello stesso all’impianto.
5.3 Collegamento dell’Inverter all’elettropompa
Per Inverter ingresso monofase / uscita monofase (IMMP) collegare la presa femmina dell’Inverter (particolare N°3 di
fig. 4) alla spina del cavo di alimentazione dell’elettropompa, se questa include già il condensatore di avviamento.
Per collegare una elettropompa
monofase priva di condensatore
incluso, collegare il condensatore
(C1, non compreso) seguendo lo
schema di fig. 11.

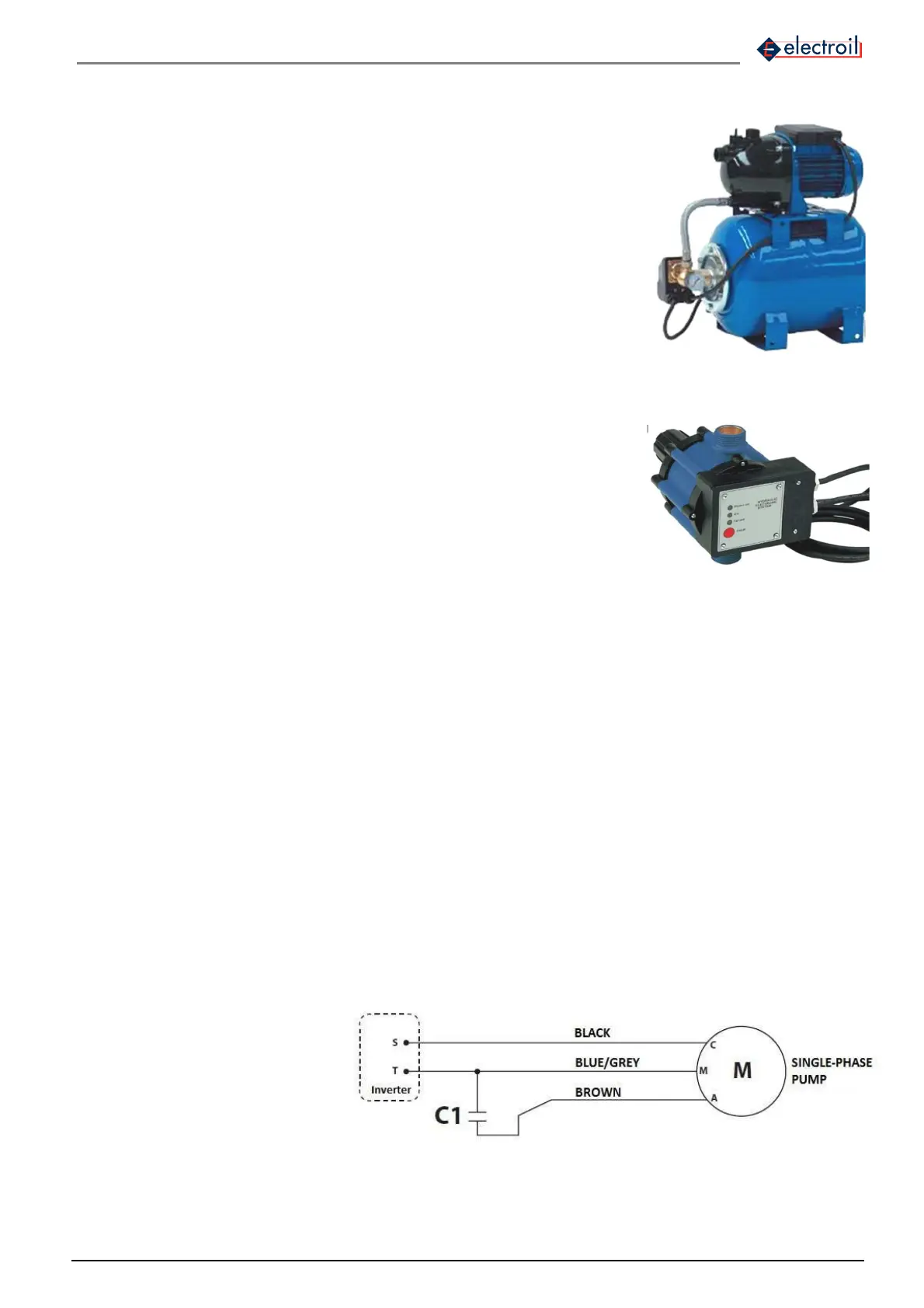

pressurizzazione con pressostato
sostituibile con trasduttore
Figura 10: Sostituzione del
dispositivo tipo flussostato
Figura 11 – Collegamento motore monofase
