Der DVR kann mit einem externen Gerät oder einem Steuersystem wie
etwa der Bedientastatur (Keyboard-Controller) über RS-485 Halbduplex-Si-
gnale ferngesteuert werden. Der RS-485-Anschluss kann auch zur Bedie-
nung von PTZ-Kameras (Pan, Tilt, Zoom = Schwenken, Neigen, Zoom) ver-
wendet werden. Verbinden Sie die Anschlüsse RX+/TX+ und RX-/TX- des
Steuersystems mit den entsprechenden Anschlüssen P+ und N– des DVR.
mally Open = Schließer) an. NC/NO ist ein Relaisausgang für einen Schaltstrom von
2A@125VAC und 1A@30VDC.
ARI (Eingang zum Zurücksetzen des Alarms): Mithilfe eines externen Signals am
Alarm Reset In-Anschluss können sowohl das Alarmausgangssignal als auch der in-
terne Summer des DVR zurückgesetzt werden. Mechanische oder elektrische Schal-
ter können zwischen die Anschlüsse ARI (Alarmrücksetzeingang) und GND (Masse)
geschaltet werden. Die Schwellenspannung liegt unter 0,3V und sollte mindestens
0,5 Sekunden stabil sein, um erkannt zu werden. Schließen Sie die Drähte an den
ARI-Anschluss und den GND-Anschluss an.
Zum Anschluss eines Bediengeräts ist eine RS232-Schnittstelle vorhanden.
Links vom HDMI-Anschluss befindet sich der Schalter für
Werkseinstellungen. Dieser Schalter wird nur selten verwendet,
um sämtliche vorgenommenen Einstellungen wieder auf die
Werkseinstellungen zurückzusetzen.
ACHTUNG: Durch das Zurücksetzen auf Werkseinstellungen gehen alle
gespeicherten Einstellungen verloren.

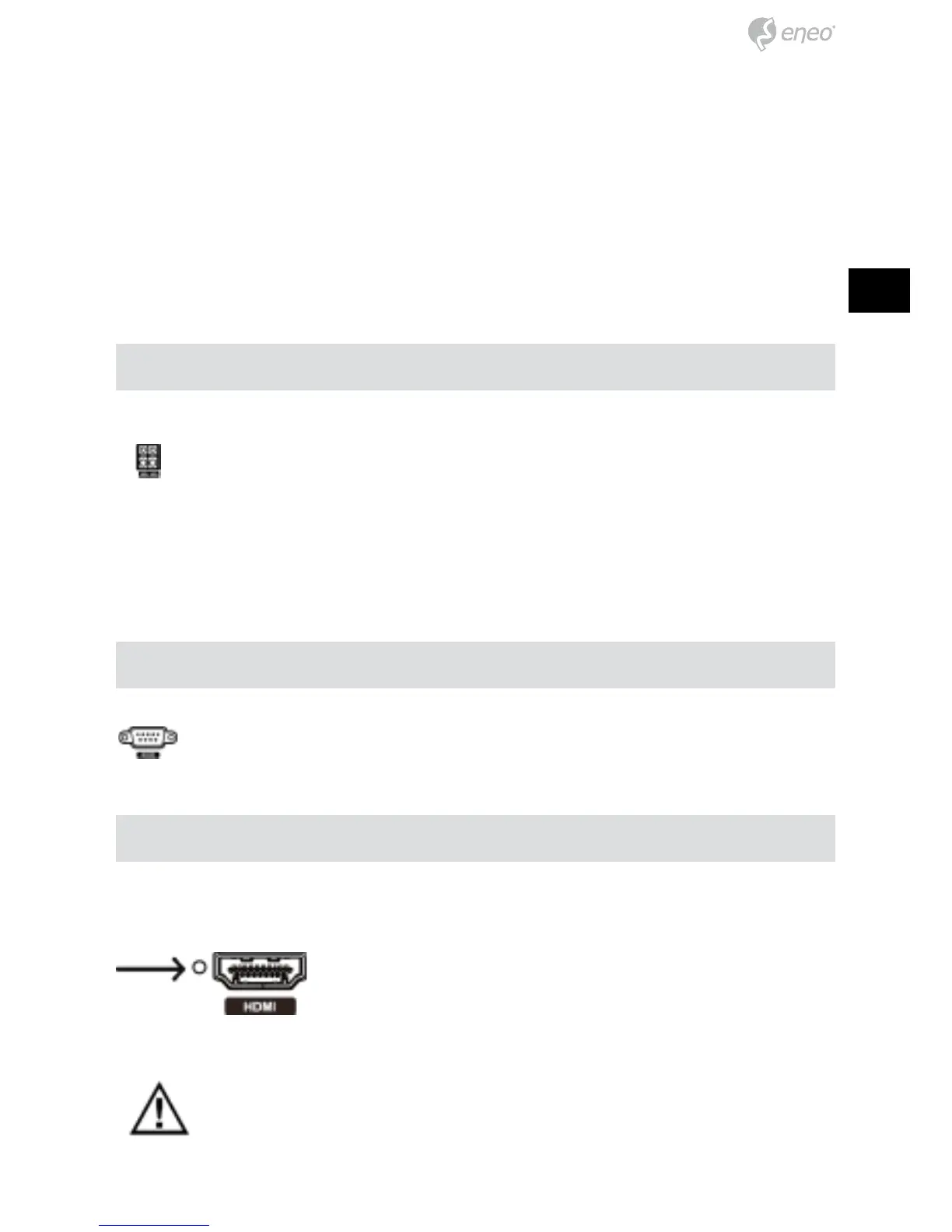

RS485-Schnittstelle
RS232 Anschluss
Schalter zum Rücksetzen auf die Werkseinstellungen
