139
IP2160PT - 2017-04-12
Antes de ligar a alimentação elétrica verificar que os dados da placa sejam correspon-
dentes com aqueles da rede de distribuição elétrica.
Prever na rede de alimentação um interruptor/seccionador unipolar com distância de
abertura dos contactos igual ou superior a 3 mm.
Controle que a montante do sistema elétrico haja um interruptor diferencial e uma proteção
de sobrecarga apropriados.

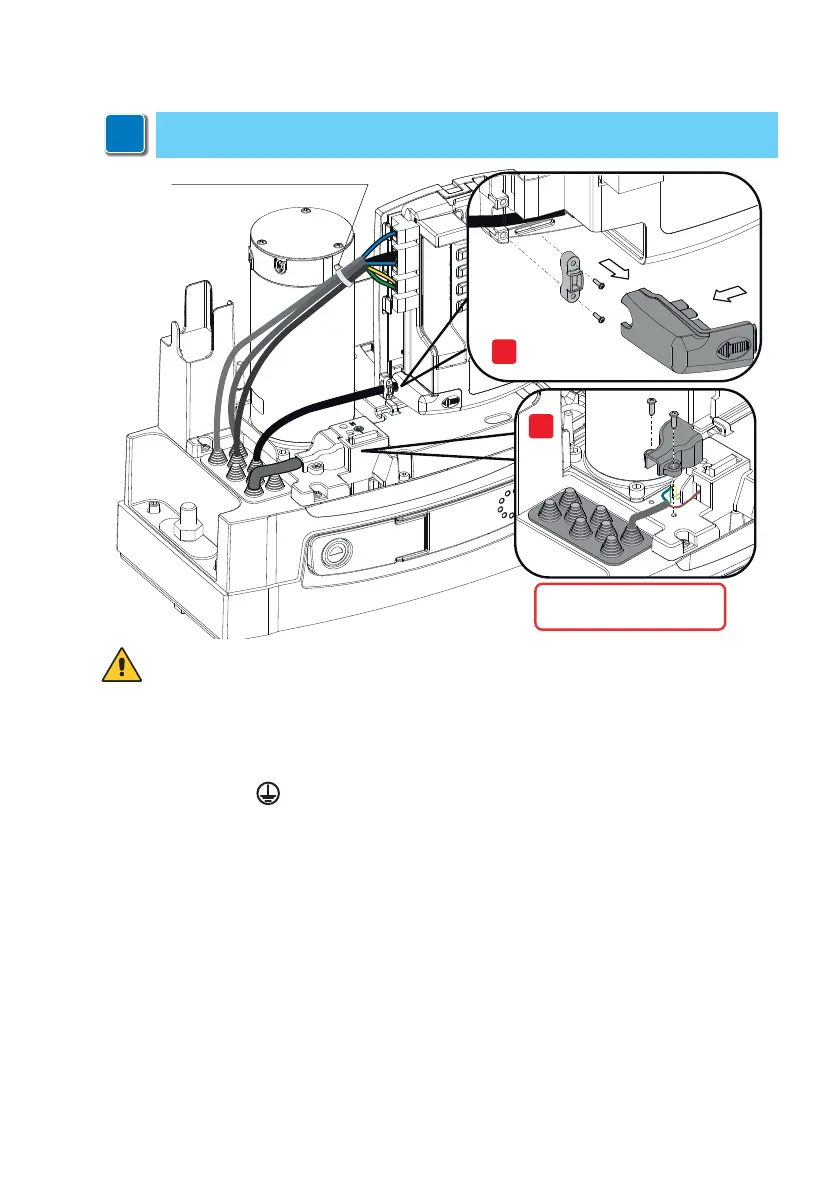

Para a alimentação, utilize um cabo elétrico do tipo H05RN-F 3G1,5 e ligue-o aos prensadores
L (marrom), N (azul), (amarelo/verde), presentes dentro da automação.
NOTA: la secção do fio admitida deve ser AWG14 (2 mm
2
).
Retire o cabo de alimentação somente em correspondência do prensador e bloqueie-o por meio
do prensa-cabos adequado (consulte ref. B).
Em observância aos requisitos essenciais das Normas vigentes, feche a tampa uma vez reali-
zadas as ligações ao prensador.
As ligações à rede de distribuição elétrica e a eventuais outros condutores de baixa tensão
(230 V), no trecho externo à automação, devem ocorrer no rego independente e separado do
rego das ligações aos dispositivos de comando e segurança (SELV = Safety Extra Low Voltage).
O rego deve penetrar no interior do automatismo através dos furos presentes na chapa de base
alguns centímetros.
Verifique a ausência de arestas cortantes que possam danificar o cabo de alimentação.
Certifique-se de que os condutores da alimentação de rede (230 V) e os condutores de alimenta-
ção dos acessórios (24 V) estejam separados. Os cabos devem ser de isolamento duplo. Retire-os
em proximidade dos relativos prensadores de ligação e bloqueie-os por meio de prensa cabos
(veja ref. A) ou braçadeira não de nosso fornecimento.
8. Ligações elétricas
Assicurarsi che il conduttore
giallo verde sia almeno 30 mm
più lungo dei conduttori marrone e blu
L
N
A
B
Fascetta non di nostra fornitura
NOTA: as ligações elétricas e o arranque dos moto-redutores são ilustrados nos manuais
de instalação dos quadros eletrónicos CS12E e CS12M.
i
Certifique-se de que o condutor
amareloverde é pelo menos 30 mm
mais comprido do que os condutores
marrom e azul
Abraçadeira não fornecida
