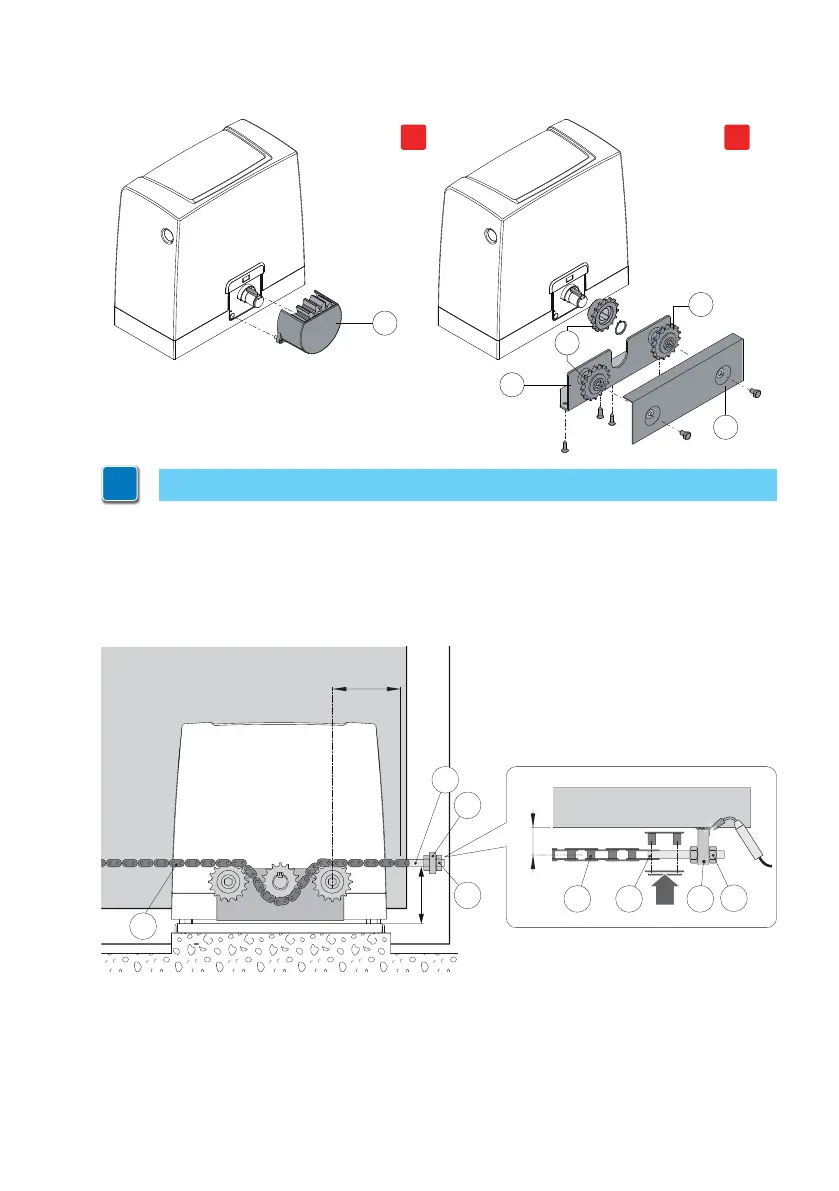

- Sbloccare il motoriduttore (vedi ISTRUZIONI D’USO).
- [1] Rimuovere il pignone [12].
- [2] Fissare la piastra porta pignoni [A] al motoriduttore.
- Inserire i pignoni [B] come indicato in figura.
- [3] Far passare manualmente la catena tra i pignoni.
- Fissare la piastra di copertura [C].
2
A
B
B
C
NOTA: Installare il kit trazione catena prima di fissare il motoriduttore alla piastra di base.
7.7 Installazione kit trazione a catena
i
- Portare manualmente l’anta in posizione di apertura e fissare le staffe [D] sull’anta come
indicato in figura.
- Collegare la catena [E], precedentemente montata sul motoriduttore, al tirante [F] e fissarla
sulla staffa [D].
- Fissare la staffa [D] sul lato opposto del cancello. Collegare la catena [E] al tirante [F] e fissarla
min 50
40
90
E F D
G
E
F
G
D
