19
IP2160IT - 2017-04-12
Prima di collegare l’alimentazione elettrica accertarsi che i dati di targa siano rispondenti
a quelli della rete di distribuzione elettrica.
Prevedere sulla rete di alimentazione un interruttore/sezionatore onnipolare con distanza
d’apertura dei contatti uguale o superiore a 3 mm.
Verificare che a monte dell’impianto elettrico vi siano un interruttore differenziale e una pro-
tezione di sovracorrente adeguati.
Per l’alimentazione, utilizzare un cavo elettrico tipo H05RN-F 3G1,5 e collegarlo ai morsetti L
(marrone), N (blu), (giallo/verde), presenti all’interno dell’automazione.
NOTA: la sezione filo massima ammessa è AWG14 (2 mm
2
).
Sguainare il cavo di alimentazione solamente in corrispondenza del morsetto e bloccarlo me-
diante l’apposito fermacavi (vedi rif. B).
Ai fini dei requisiti essenziali delle Norme vigenti, richiudere il coperchio una volta effettuati i
collegamenti al morsetto.
I collegamenti alla rete di distribuzione elettrica e ad eventuali altri conduttori a bassa tensione
(230 V), nel tratto esterno all’automazione, devono avvenire su canala indipendente e separata
dalla canala dei collegamenti ai dispositivi di comando e sicurezza (SELV = Safety Extra Low
Voltage).
La canala deve penetrare all’interno dell’automazione attraverso i fori presenti sulla piastra
di base per alcuni centimetri.
Accertarsi che non siano presenti bordi taglienti che possano danneggiare il cavo di alimen-
tazione.
Accertarsi che i conduttori dell’alimentazione di rete (230 V) e i conduttori degli accessori
(24 V) siano separati. I cavi devono essere in doppio isolamento. Sguainarli in prossimità dei
relativi morsetti di collegamento e bloccarli mediante fermacavi (vedi rif. A) o fascette non di
nostra fornitura.

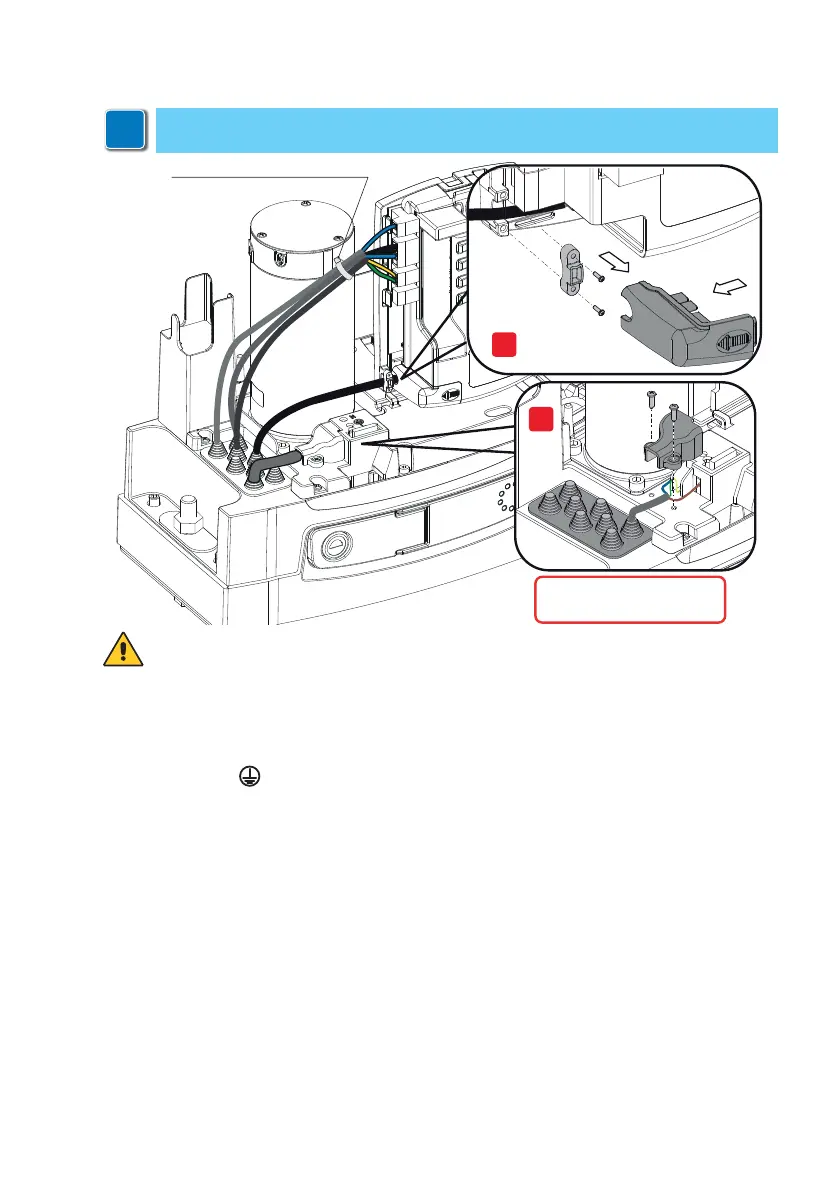

8. Collegamenti elettrici
Assicurarsi che il conduttore
giallo verde sia almeno 30 mm
più lungo dei conduttori marrone e blu
L
N
A
B
Fascetta non di nostra fornitura
NOTA: i collegamenti elettrici e l’avviamento dei motoriduttori sono illustrati nei manuali
di installazione dei quadri elettronici CS12E e CS12M.
i
