7.5 Fonctionnement à encodeur virtuel
7.6 Installation et réglage des fins de course magnétiques
Les motoréducteurs NEOS ne nécessitent pas de fin de course car ils sont munis d'un encodeur
virtuel.
Il faut obligatoirement installer les arrêts de butée mécaniques d’ouverture et de fermeture.
Le portail ralentit automatiquement à proximité des arrêts de butée.
ATTENTION : une fois ouvert ou fermé, le portail effectue une courte manœuvre d'inversion de
marche afin de faciliter le déblocage manuel du motoréducteur.
Pour l'installation du kit de fin de course, consulter le manuel Nes100FCM.

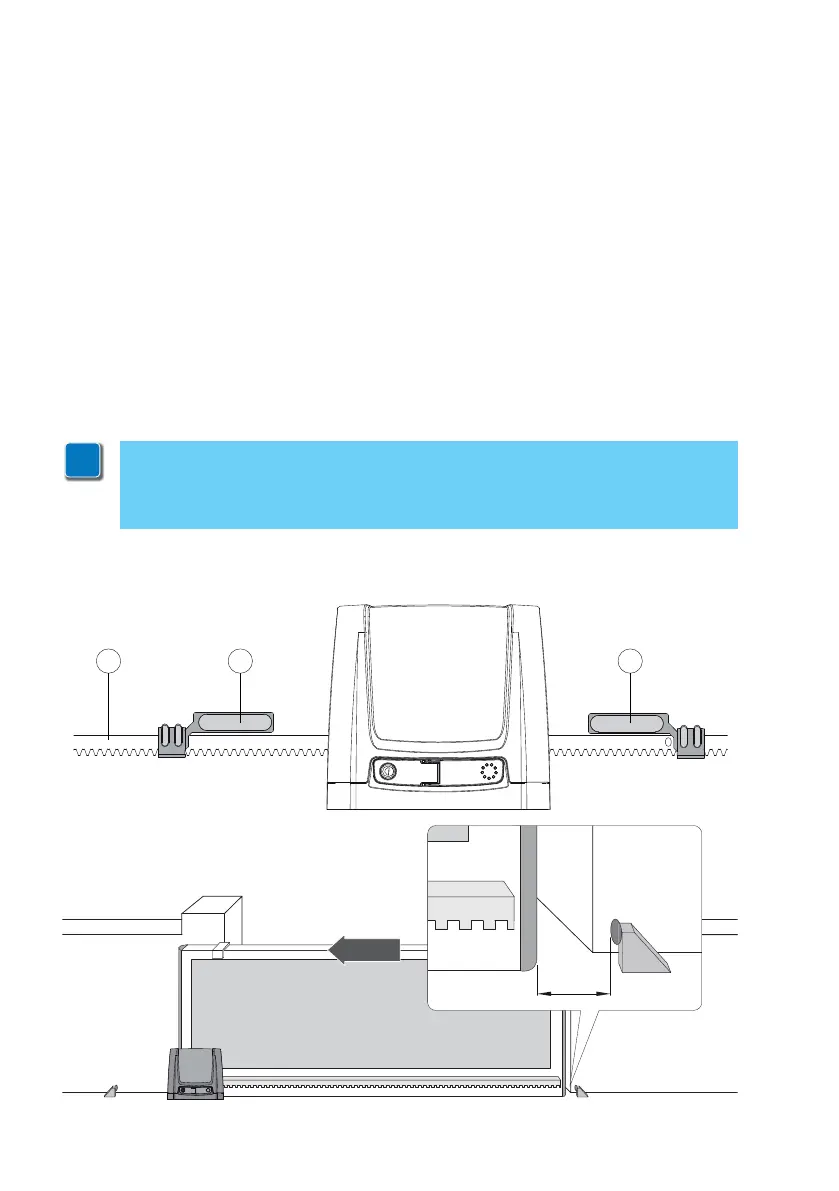

- Placer manuellement le vantail en position d'ouverture et fixer les pattes de fin de course [A]
et [B] sur la crémaillère [C]. Répéter l’opération avec le vantail en position de fermeture.
- Après avoir effectué quelques manœuvres, régler la position des pattes de fin de course [A] et
[B] afin que le portail s’arrête environ 20 mm avant les butées mécaniques d’ouverture et de
fermeture.
i
Le kit de fin de course est optionnel et il est utilisé pour arrêter le portail avant les butées
mécaniques d’ouverture et de fermeture.
En présence de fin de course, la phase de ralentissement se produit au courant réglé
afin de vaincre tout frottement éventuel.
