89
IP2160DE - 2017-04-12
1
12

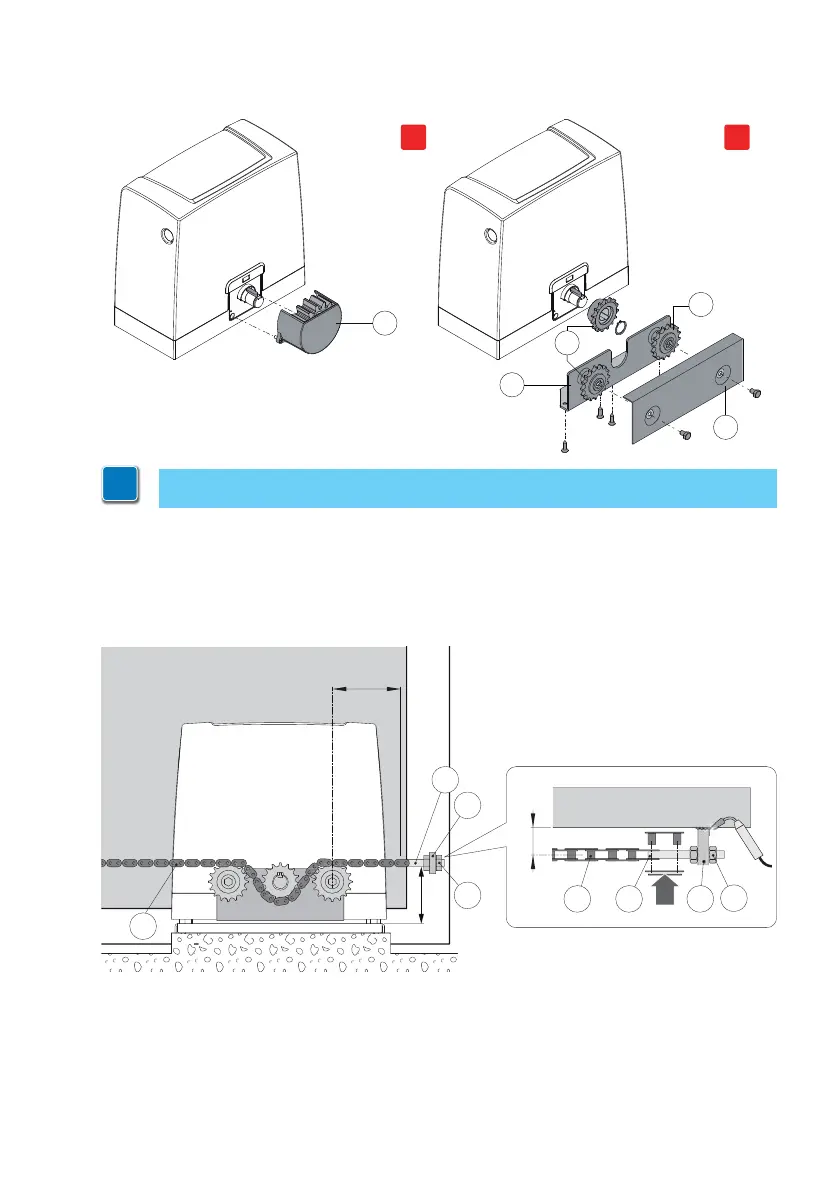

- Den Getriebemotor entriegeln (siehe GEBRAUCHSANLEITUNG).
- [1] Das Ritzel [12] entfernen.
- [2] Die Ritzelträgerplatte [A] am Getriebemotor befestigen.
- Die Ritzel [B] wie abgebildet einsetzen.
- [3] Die Kette manuell durch die Ritzel führen.
- Die Abdeckplatte [C] befestigen.
2
A
B
B
C
ANMERKUNG: Das Kettenantriebskit vor der Befestigung des Getriebemotors an der
Grundplatten installieren.
7.7 Installation des Bausatzes Kettenantrieb
i
- Den Flügel in die geöffnete Position bringen und die Bügel [D] gemäß Abbildung am Flügel
befestigen.
- Die zuvor am Getriebemotor montierte Kette [E] mit der Spannstange [F] verbinden und am
Bügel [D] befestigen.
- Den Bügel [D] auf der gegenüberliegenden Seite des Tors befestigen. Die Kette [E] mit der Spann-
min 50
40
90
E F D
G
E
F
G
D
