Entrematic Ditec NES600EH Manual

61
IP2160FR - 2017-04-12

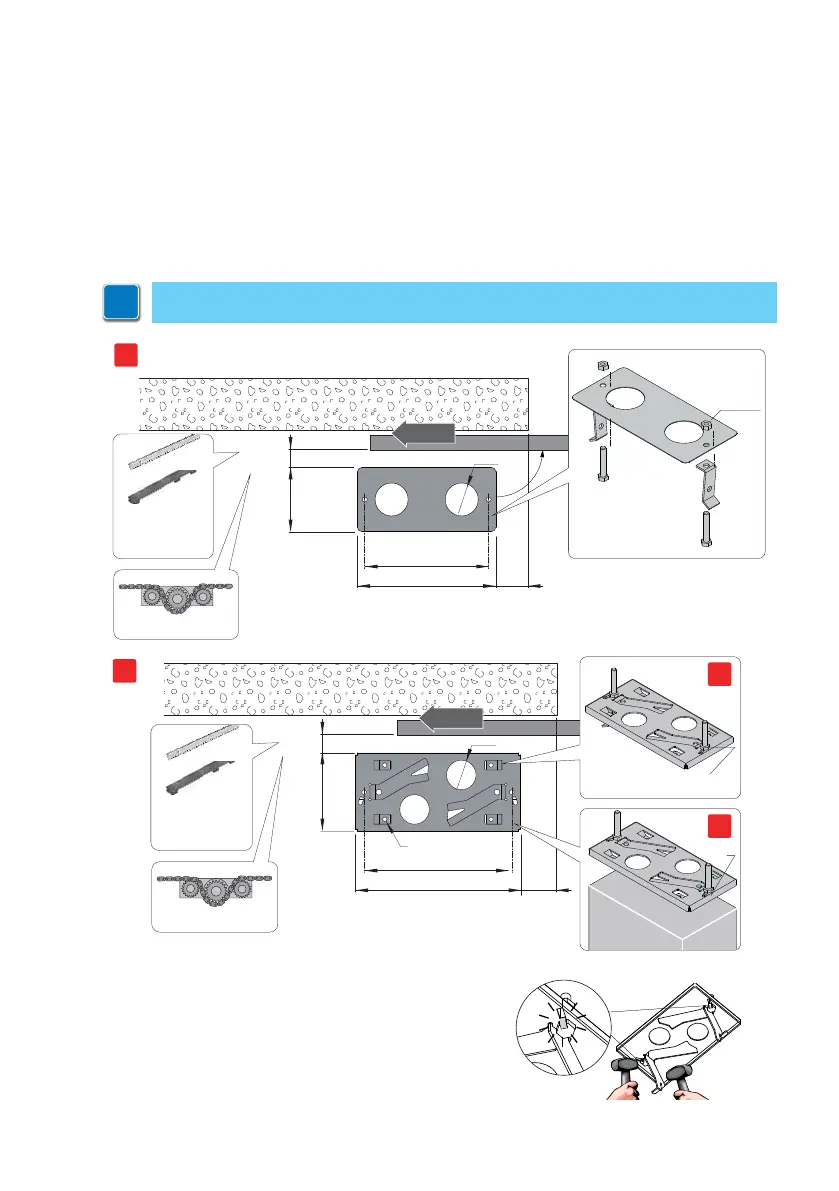

7.2 Préparation de la plaque de base
[1] Insérer les pattes de fixation dans la plaque de base et les fixer avec les écrous fournis.
[2] Insérer les vis dans la plaque de base et les bloquer à l’aide des écrous, plier ensuite la lan-
guette métallique pour éviter que la vis ne ressorte.
Dégager les pattes préformées vers le bas à l'aide d'un marteau, pour garantir une fixation
correcte au béton.
- Préparer une dalle de ciment en noyant les pattes de fixation et la plaque de base, qui devra
être parfaitement horizontale et propre. Pour ce faire, respecter les dimensions indiquées sur
la figure.
i
REMARQUE : si une dalle de ciment est déjà présente, il est possible de fixer la plaque
de base [2] à l'aide de tasseaux M8 non fournis.
OPENING
160
X+25 [*]
70[**]
min
40 [**]
Ø80
90°
300
335
1
[*] CROSSCRN2
[*] CROSSCRI
X=40
[**] NES100CKT
M12
low type
OPENING
160
X+25 [*]
70 [**]
Ø60
Ø9
min
40[**]
300
340
[*] CROSSCRN2
[*] CROSSCRI
X=40
[**] NES100CKT
1
2
2a
2b
NES100PSU
M12-low
type
M12
low type
OUVERTURE
OUVERTURE
