Gerätebeschreibung
Technische Daten
Allgemein
Spannung: 230 V AC / 50 Hz
Leistung: 500 W
Absicherung: 10 A
Höhe: 525 mm
Breite: 560 mm
Tiefe: 530 mm
Gewicht: 49 kg
Wasserverbrauch: 100 l/h
Kühlsystem: geschlossenes System
(zur Eisproduktion) mit 0,36 kg R134a Gas
(keine Nachfüllung nötig)
Lautstärke: unter 40 db
(während der Eisproduktion)
Das Versorgungswasser ießt von der Rückseite
des Geräts durch ein Schwimmerventil zum
Schwimmergehäuse. Das Schwimmergehäuse
ist so angeordnet, dass ein regelmäßiges und
korrektes Wasserniveau im Inneren des Gefrier-
zylinders eingehalten wird.
Das Wasser gelangt durch einen Verbindungs-
schlauch aus dem Schwimmergehäuse in das
Innere des Gefrierzylinders. Hier wird es zu Eis.
Im Inneren des Gefrierzylinders bendet sich
eine Schnecke, die sich gegen den Uhrzeigersinn
dreht. Sie transportiert das Eis nach oben. Wäh-
rend des Transports wird das Eis immer dicker,
bis es zum Eisbrecher kommt.
Dort wird ein gewisser Druck erzeugt, so dass das
Eis in kleine Körnchen zersplittert. Diese fallen
durch den Eisschacht in die Eisschale hinein.
Hinweis!
Bei Verwendung von Wasser mit niedrigem
Mineralsalzanteil ist das produzierte Flockeneis
ziemlich trocken.

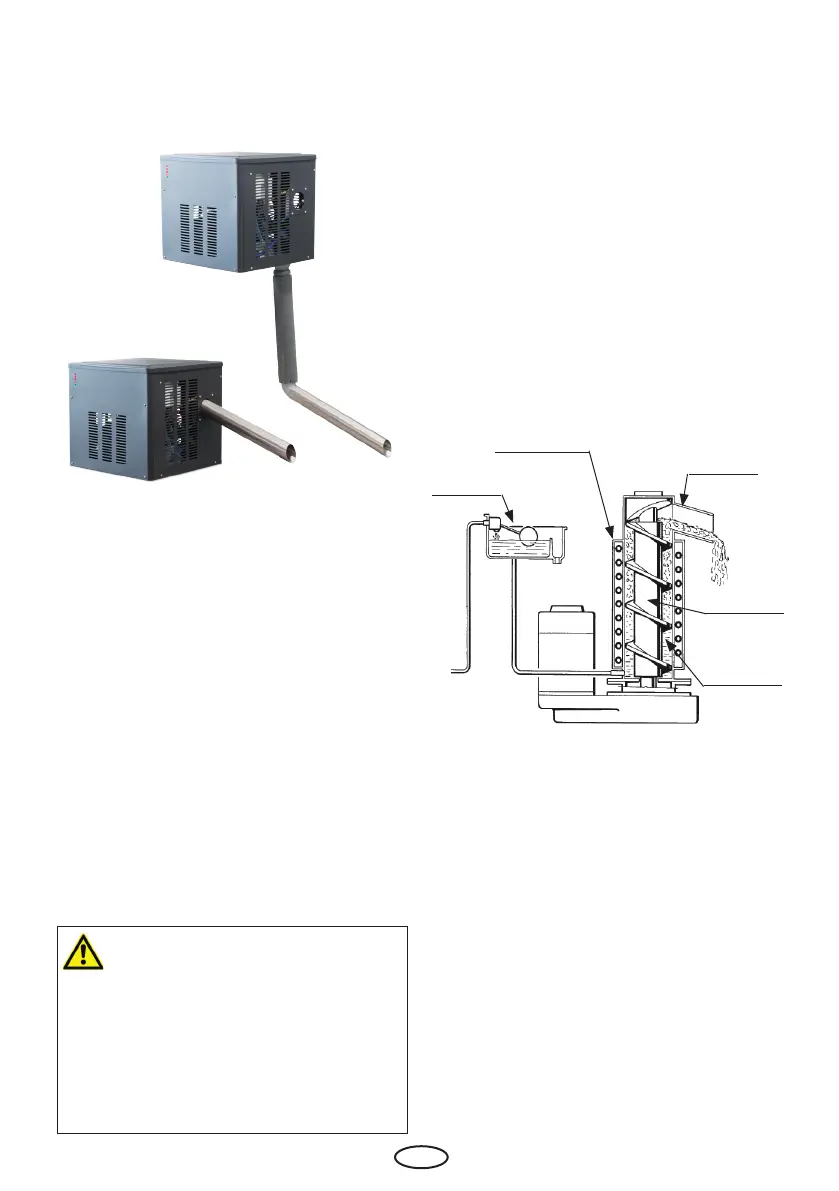

Übersicht
Funktionsprinzip
Schwimmer-
gehäuse
Verdampfer
Schütte
Schnecke
Abb.1
Gefrier-
zylinder
Wasseranschluss
Bauseitig ist zum Schutz des Trinkwassers gem.
DIN 1717 ein geeignetes Rückschlagventil bzw.
ein Rückussverhinderer vorzusehen.
Wasserqualität: Trinkwasser
Eingangsdruck: min. 1 bar,
max. 5 bar
Anschluss: 3/4“
Ablauf: 3/4“
Ø 21 mm (Kondenswasser)
Wichtige Hinweise:
Die Vorschriften der EN 1717 bzw. der
DIN 1988 Teil 4 sind zu beachten. Es sind ge-
eignete Maßnahmen zu treen die verhin-
dern, dass Wasser in das Trinkwasserleitungs-
system zurück ießen kann. Hierzu eignen
sich z.B. Rohrtrenner oder Systemtrenner.
Fragen Sie hierzu ggf. bei ihrem Trinkwasser-
versorger oder im Sanitärfachhandel nach.
