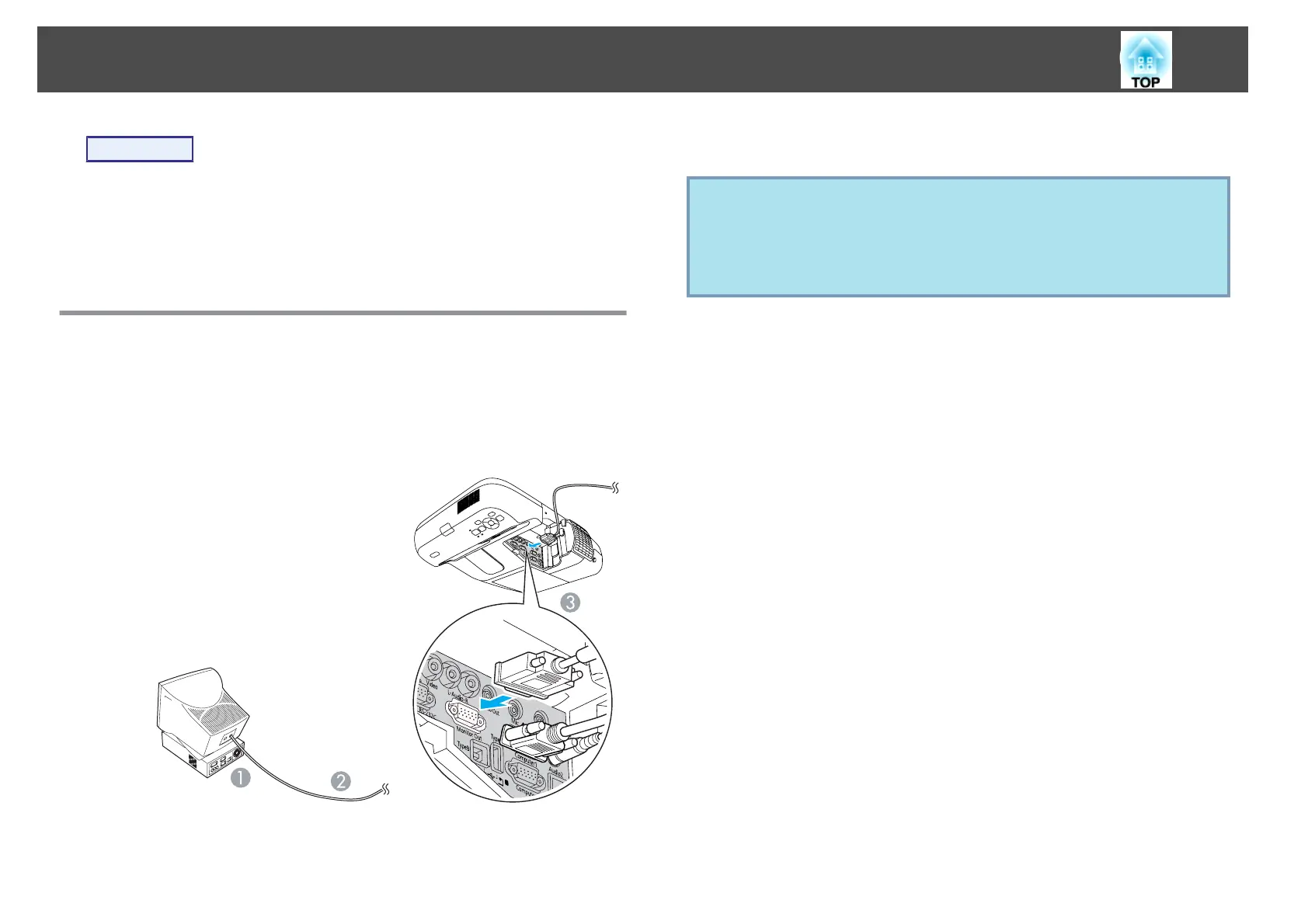

Epson EB-440W - Fixez Le Support de Montage À la Plaque Murale; Fixez Le Projecteur Au Support de Montage

35
Français
C Fixez le support de montage à la plaque murale
(1) Suspendez le crochet du support de montage à la barre de la plaque murale (A).
(2) Relevez le support de montage et faites passer les câbles à travers (
B).
(3) Serrez les deux boulons à tête cylindrique à six pans M8 x 15 mm et les deux boulons à tête
cylindrique à six pans M8 x 45 mm fournis avec le support de montage afin que ce dernier
soit à la verticale (
C).
Utilisez les deux boulons à tête cylindrique à six pans M8 x 45 mm pour régler le coulissement vertical.
s p. 40
D Fixez le projecteur au support de montage
(1) Desserrez les deux vis et retirez le cache du câble du projecteur.
Veillez à ne pas bloquer les câbles entre le support de montage et la plaque murale.
Attention
Support de montage
Câbles
Plaque murale
Boulons à tête cylindrique à
six pans M8 x 15 mm (un à
gauche et un à droite)
Barre de la plaque murale
Boulons à tête cylindrique
à six pans M8 x 45 mm (2)
Crochet du support de
montage
Cache du câble
Vis (2 )
