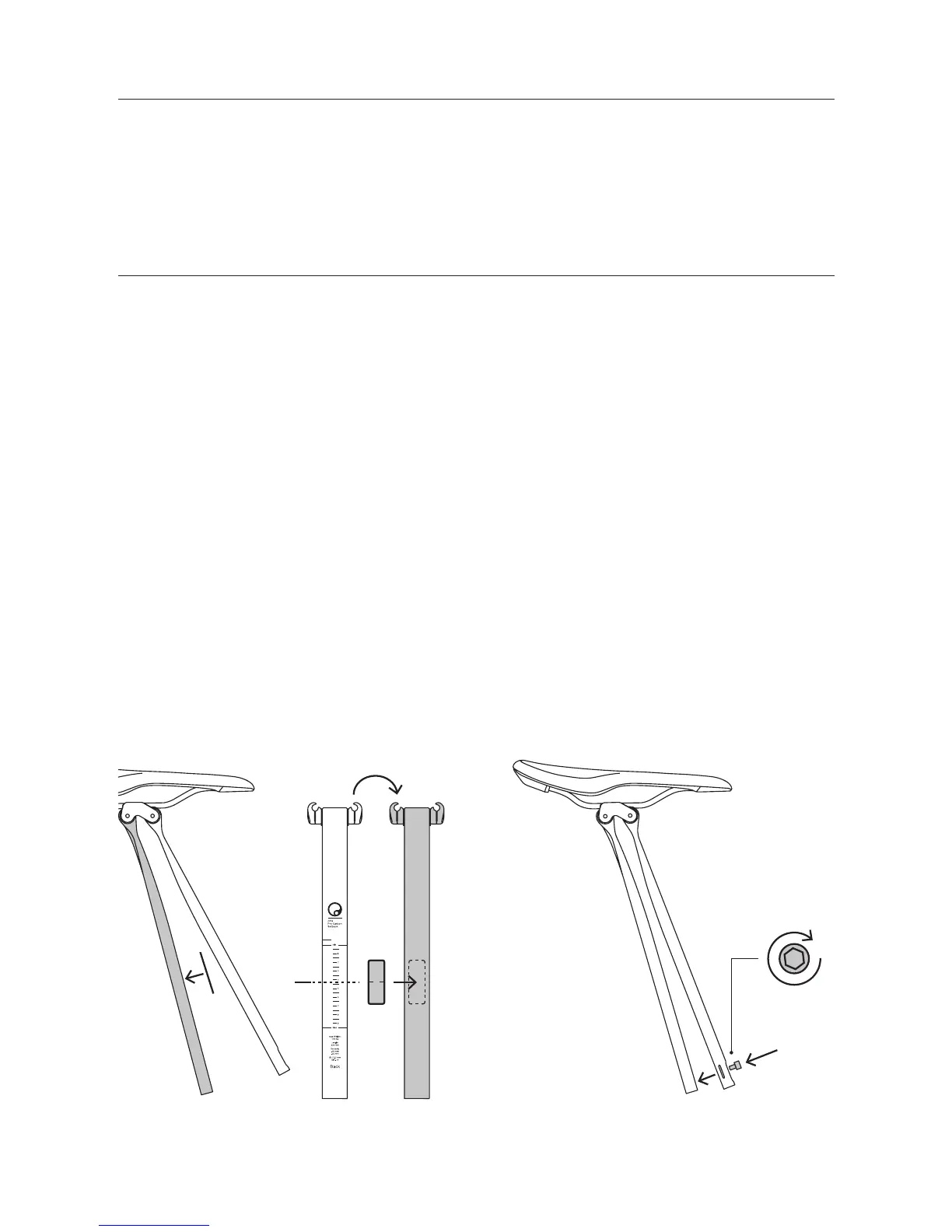

Abb. E: Toleranzausgleichs-Shim auf der
Innenseite der hinteren Blattfeder anlegen.
Abb. F: Unterlegsscheibe und Arretierungs-
schraube ansetzen und leicht anziehen.
b
Legen Sie das Toleranzausgleichs-Shim mit der unbedruckten Seite auf die
Innenseite der hinteren Blattfeder (BACK) mit der Markierung mittig in den
Bereich der notierten Sitzhöhe „b“ und drücken Sie es an. (Abb. E). Platzieren
Sie die Unterlegsscheibe und Arretierungsschraube und ziehen Sie die Schraube
mit 2 Umdrehungen an (Abb. F).
b
2 x
