ETQ PG30P11 - Panel de Energía

ETQ
EASTERN TOOLS & EQUIPMENT INC
Teléfono: (888)696-2345
Sitio Web: easterntools.com
10

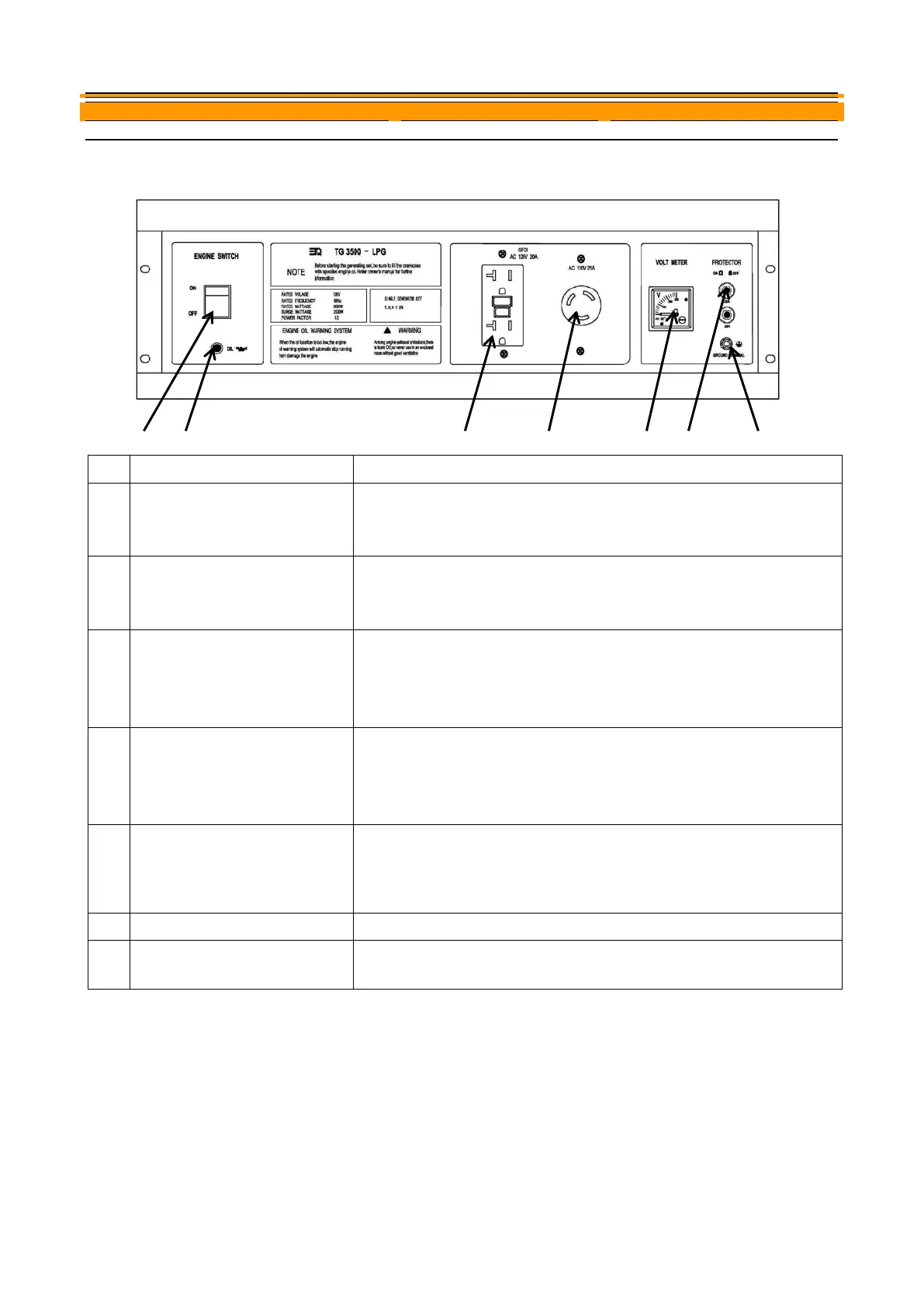

Panel de Energía
NO.
ELEMENTO
EXPLICACIÓN
(1)
Interruptor del Motor
Coloque el interruptor en la posición de “ENCENDIDO” y jale el arrancador
retráctil para echar a andar el generador. Coloque en la posición de
“Apagado” para apagar el generador.
(2)
Sensor de nivel bajo de Aceite
Identifica una condición de nivel de aceite bajo y parpadea; previene al
motor de arrancar y/o funcionar si el aceite cae por debajo del nivel de
seguridad.
(3)
120V 20A Dúplex (GFCI→5-20R)
Protegido por un interruptor protector de 20 A. Utilice este dúplex para
operar 120 Volt AC, monofásico, 60 Hz cargas que requieren hasta 20
Amperes ó 2400 Vatios de potencia. Tiene la función de protección de fuga
de electricidad (GFCI)
(4)
120V 20A Dúplex (L5-30R)
Protegido por un interruptor protector de 25 A. Este enchufe energiza 120
Volt AC, 60 Hz, cargas monofásicas que requieres hasta 25 Amperes ó
3000 vatios de potencia.
(5)
VOLTÍMETRO
Índice de medidor de voltaje, cuando pone en marcha la unidad de
generador, éste muestra el voltaje actual; cuando se apaga la unidad
del generador, la lectura regresa a “0”
(6)
INTERRUPTOR PROTECTOR AC
Protege el generador en contra de sobrecargas eléctricas.
(7)
TUERCA CONEXIÓN A TIERRA
Consulte con un electricista para conocer las regulaciones locales sobre
conexión a tierra..
(1)
(2)
(3)
(4)
(5)
(6)
(7)
