EXFO FOT-10A - Mesure Datténuation (FOT-20 A Et FOT-30 A); Fonctionnement de la Source (FOT-30 A)

FONCTIONNEMENT 6
La valeur de référence sauvegardée s’applique uniquement aux mesures prises à la
longueur d’onde actuelle. Dans le cas d’une source à deux longueurs d’onde,
sélectionner la deuxième longueur d’onde, puis répéter les étapes 4 à 7.
3.6 Mesure d’atténuation (FOT-20A et FOT-30A)
Pour effectuer une mesure d’atténuation :
1. Référencer le FOT à la source optique.
2. Mettre la source optique hors tension.

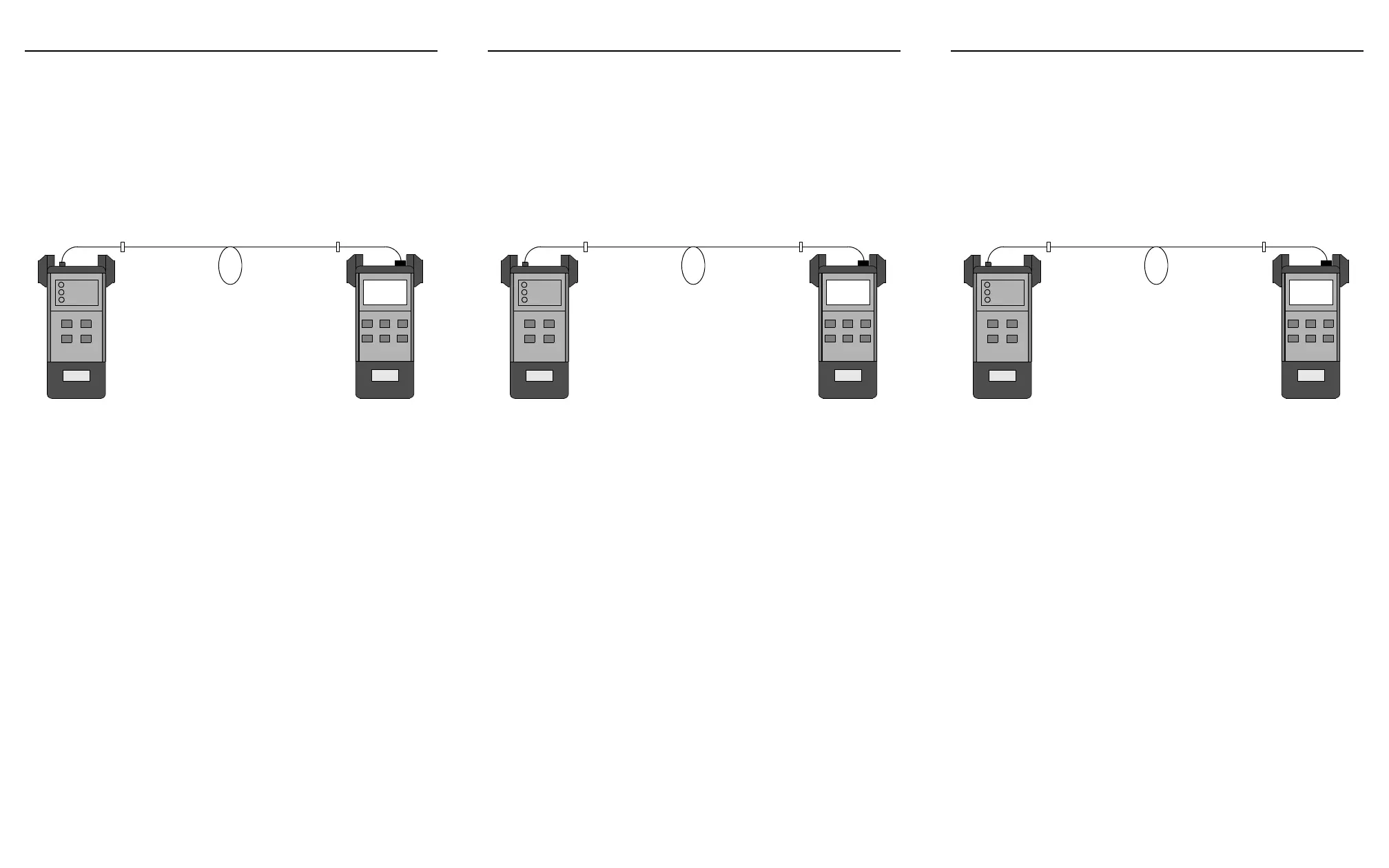

3. Brancher les câbles de raccordement de référence à la fibre testée, comme
illustré ci-dessous.
4. Mettre la source sous tension et activer la première longueur d’onde.
5. Appuyer sur dBm/W pour activer le mode absolu.
6. Appuyer sur λ select pour régler le FOT à la même longueur d’onde que la
source.
7. Appuyer sur ref pour activer le mode référence. La mesure affichée représente
la véritable atténuation causée par la fibre testée.
8. Pour tester la fibre à la deuxième longueur d’onde, activer la deuxième longueur
d’onde de la source et répéter les étapes 5 à 7.
3.7 Fonctionnement de la source (FOT-30A)
3.7.1 Activation et désactivation de la source
1. Pour activer la source, maintenir la touche source enfoncée jusqu’à ce que la
longueur d’onde et le marqueur
2kHz ou CW s’affichent.
2. Appuyer sur CW/2 kHz pour basculer entre les modes d’émission modulé et
continu.
3. Pour désactiver la source, maintenir la touche source enfoncée jusqu’à ce
que la longueur d’onde et le marqueur
2kHz ou CW disparaissent.
EXFO
EXFO
Source optique
FOT
Fibre testée
Câble de raccordement
Câble de raccordement
FONCTIONNEMENT 6
La valeur de référence sauvegardée s’applique uniquement aux mesures prises à la
longueur d’onde actuelle. Dans le cas d’une source à deux longueurs d’onde,
sélectionner la deuxième longueur d’onde, puis répéter les étapes 4 à 7.
3.6 Mesure d’atténuation (FOT-20A et FOT-30A)
Pour effectuer une mesure d’atténuation :
1. Référencer le FOT à la source optique.
2. Mettre la source optique hors tension.
3. Brancher les câbles de raccordement de référence à la fibre testée, comme
illustré ci-dessous.
4. Mettre la source sous tension et activer la première longueur d’onde.
5. Appuyer sur dBm/W pour activer le mode absolu.
6. Appuyer sur λ select pour régler le FOT à la même longueur d’onde que la
source.
7. Appuyer sur ref pour activer le mode référence. La mesure affichée représente
la véritable atténuation causée par la fibre testée.
8. Pour tester la fibre à la deuxième longueur d’onde, activer la deuxième longueur
d’onde de la source et répéter les étapes 5 à 7.
3.7 Fonctionnement de la source (FOT-30A)
3.7.1 Activation et désactivation de la source
1. Pour activer la source, maintenir la touche source enfoncée jusqu’à ce que la
longueur d’onde et le marqueur
2kHz ou CW s’affichent.
2. Appuyer sur CW/2 kHz pour basculer entre les modes d’émission modulé et
continu.
3. Pour désactiver la source, maintenir la touche source enfoncée jusqu’à ce
que la longueur d’onde et le marqueur
2kHz ou CW disparaissent.
EXFO
EXFO
Source optique
FOT
Fibre testée
Câble de raccordement
Câble de raccordement
FONCTIONNEMENT 6
La valeur de référence sauvegardée s’applique uniquement aux mesures prises à la
longueur d’onde actuelle. Dans le cas d’une source à deux longueurs d’onde,
sélectionner la deuxième longueur d’onde, puis répéter les étapes 4 à 7.
3.6 Mesure d’atténuation (FOT-20A et FOT-30A)
Pour effectuer une mesure d’atténuation :
1. Référencer le FOT à la source optique.
2. Mettre la source optique hors tension.
3. Brancher les câbles de raccordement de référence à la fibre testée, comme
illustré ci-dessous.
4. Mettre la source sous tension et activer la première longueur d’onde.
5. Appuyer sur dBm/W pour activer le mode absolu.
6. Appuyer sur λ select pour régler le FOT à la même longueur d’onde que la
source.
7. Appuyer sur ref pour activer le mode référence. La mesure affichée représente
la véritable atténuation causée par la fibre testée.
8. Pour tester la fibre à la deuxième longueur d’onde, activer la deuxième longueur
d’onde de la source et répéter les étapes 5 à 7.
3.7 Fonctionnement de la source (FOT-30A)
3.7.1 Activation et désactivation de la source
1. Pour activer la source, maintenir la touche source enfoncée jusqu’à ce que la
longueur d’onde et le marqueur
2kHz ou CW s’affichent.
2. Appuyer sur CW/2 kHz pour basculer entre les modes d’émission modulé et
continu.
3. Pour désactiver la source, maintenir la touche source enfoncée jusqu’à ce
que la longueur d’onde et le marqueur
2kHz ou CW disparaissent.
EXFO
EXFO
Source optique
FOT
Fibre testée
Câble de raccordement
Câble de raccordement
