EXFO FOT-10A - Medida de Atenuação (FOT-20 A E FOT-30 A); Funcionamento da Fonte (FOT-30 A)

FUNCIONAMENTO 6
O valor de referência armazenado aplica-se unicamente às medidas realizadas com
o comprimento de onda atual. No caso de uma fonte que emita dois comprimentos
de onda, selecionar o segundo comprimento de onda e repetir as etapas 4 a 7.
3.6 Medida de atenuação (FOT-20A e FOT-30A)
Para efetuar uma medida de atenuação:
1. Referenciar o FOT e a fonte.
2. Desligar a fonte óptica.

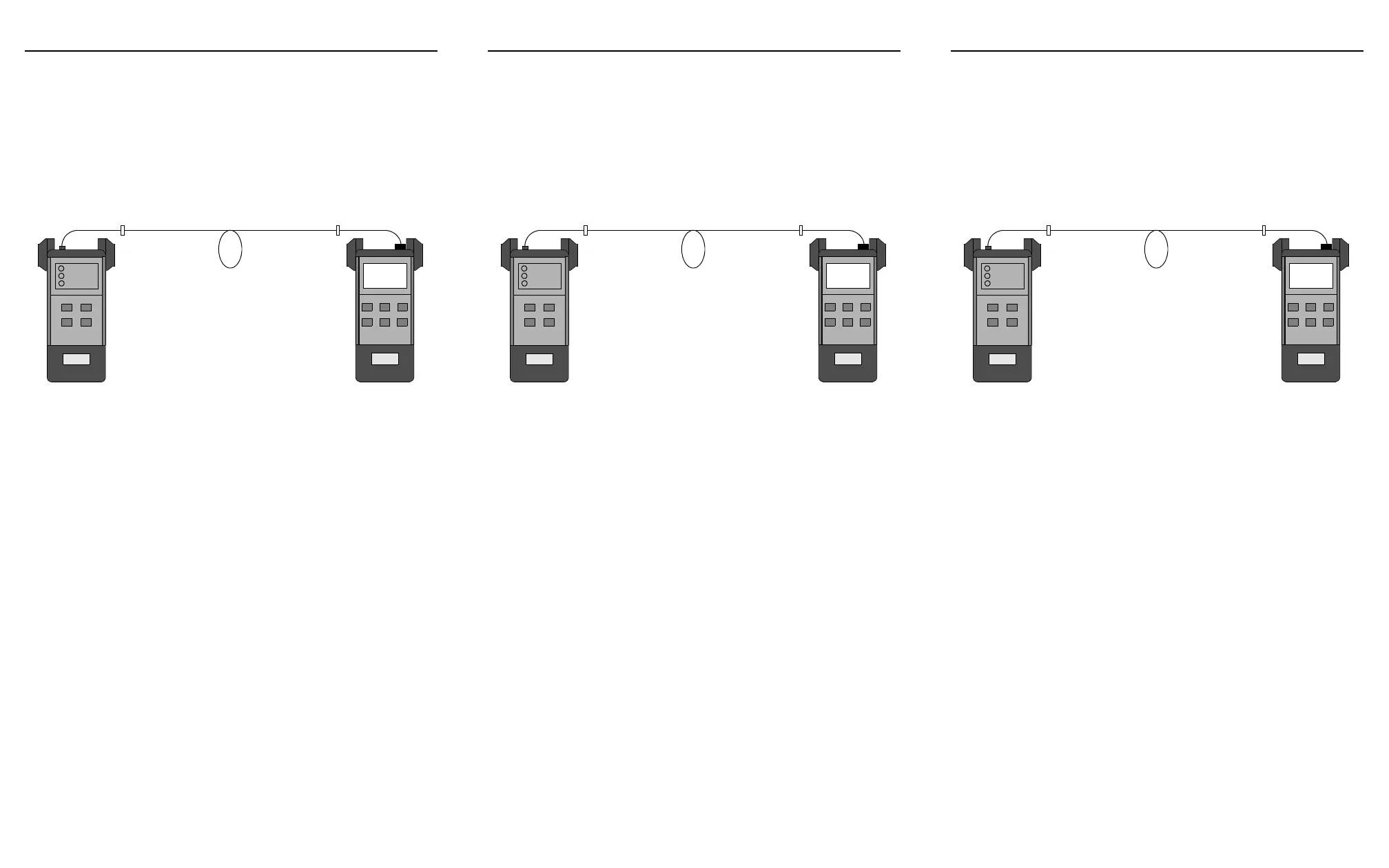

3. Conectar os jumpers de teste à fibra testada como ilustrado na figura seguinte.
4. Ligar a fonte óptica e ativar o primeiro comprimento de onda.
5. Pressionar dBm/W para ativar o modo absoluto.
6. Pressionar
λ select para configurar o FOT com o mesmo comprimento de
onda da fonte óptica.
7. Pressionar ref para ativar o modo referência. A medida apresentada representa
a atenuação real causada pela fibra testada.
8. Para testar a fibra com o segundo comprimento de onda, ativar o segundo
comprimento de onda na fonte óptica e repetir as etapas 5 a 7.
3.7 Funcionamento da fonte (FOT-30A)
3.7.1 Ativação e desativação da fonte
1. Para ativar a fonte, manter a tecla source pressionada até que o comprimento
de onda e o marcador
2kHz ou CW apareçam na tela.
2. Pressionar CW/2 kHz para bascular entre os modos de emissão modulado e
contínuo.
3. Para desativar a fonte, manter a tecla source pressionada até que o
comprimento de onda e o marcador
2kHz ou CW desapareçam.
3.7.2 Seleção do comprimento de onda da fonte
Se o FOT-30A comporta uma fonte a dois comprimentos de onda, utilizar a tecla
source para bascular entre os comprimentos de onda.
EXFO
EXFO
Fonte óptica
Fibra testada
Jumper de teste
Jumper de teste
FOT
FUNCIONAMENTO 6
O valor de referência armazenado aplica-se unicamente às medidas realizadas com
o comprimento de onda atual. No caso de uma fonte que emita dois comprimentos
de onda, selecionar o segundo comprimento de onda e repetir as etapas 4 a 7.
3.6 Medida de atenuação (FOT-20A e FOT-30A)
Para efetuar uma medida de atenuação:
1. Referenciar o FOT e a fonte.
2. Desligar a fonte óptica.
3. Conectar os jumpers de teste à fibra testada como ilustrado na figura seguinte.
4. Ligar a fonte óptica e ativar o primeiro comprimento de onda.
5. Pressionar dBm/W para ativar o modo absoluto.
6. Pressionar
λ select para configurar o FOT com o mesmo comprimento de
onda da fonte óptica.
7. Pressionar ref para ativar o modo referência. A medida apresentada representa
a atenuação real causada pela fibra testada.
8. Para testar a fibra com o segundo comprimento de onda, ativar o segundo
comprimento de onda na fonte óptica e repetir as etapas 5 a 7.
3.7 Funcionamento da fonte (FOT-30A)
3.7.1 Ativação e desativação da fonte
1. Para ativar a fonte, manter a tecla source pressionada até que o comprimento
de onda e o marcador
2kHz ou CW apareçam na tela.
2. Pressionar CW/2 kHz para bascular entre os modos de emissão modulado e
contínuo.
3. Para desativar a fonte, manter a tecla source pressionada até que o
comprimento de onda e o marcador
2kHz ou CW desapareçam.
3.7.2 Seleção do comprimento de onda da fonte
Se o FOT-30A comporta uma fonte a dois comprimentos de onda, utilizar a tecla
source para bascular entre os comprimentos de onda.
EXFO
EXFO
Fonte óptica
Fibra testada
Jumper de teste
Jumper de teste
FOT
FUNCIONAMENTO 6
O valor de referência armazenado aplica-se unicamente às medidas realizadas com
o comprimento de onda atual. No caso de uma fonte que emita dois comprimentos
de onda, selecionar o segundo comprimento de onda e repetir as etapas 4 a 7.
3.6 Medida de atenuação (FOT-20A e FOT-30A)
Para efetuar uma medida de atenuação:
1. Referenciar o FOT e a fonte.
2. Desligar a fonte óptica.
3. Conectar os jumpers de teste à fibra testada como ilustrado na figura seguinte.
4. Ligar a fonte óptica e ativar o primeiro comprimento de onda.
5. Pressionar dBm/W para ativar o modo absoluto.
6. Pressionar
λ select para configurar o FOT com o mesmo comprimento de
onda da fonte óptica.
7. Pressionar ref para ativar o modo referência. A medida apresentada representa
a atenuação real causada pela fibra testada.
8. Para testar a fibra com o segundo comprimento de onda, ativar o segundo
comprimento de onda na fonte óptica e repetir as etapas 5 a 7.
3.7 Funcionamento da fonte (FOT-30A)
3.7.1 Ativação e desativação da fonte
1. Para ativar a fonte, manter a tecla source pressionada até que o comprimento
de onda e o marcador
2kHz ou CW apareçam na tela.
2. Pressionar CW/2 kHz para bascular entre os modos de emissão modulado e
contínuo.
3. Para desativar a fonte, manter a tecla source pressionada até que o
comprimento de onda e o marcador
2kHz ou CW desapareçam.
3.7.2 Seleção do comprimento de onda da fonte
Se o FOT-30A comporta uma fonte a dois comprimentos de onda, utilizar a tecla
source para bascular entre os comprimentos de onda.
EXFO
EXFO
Fonte óptica
Fibra testada
Jumper de teste
Jumper de teste
FOT
