EXP EXP180K2-FD - Page 13

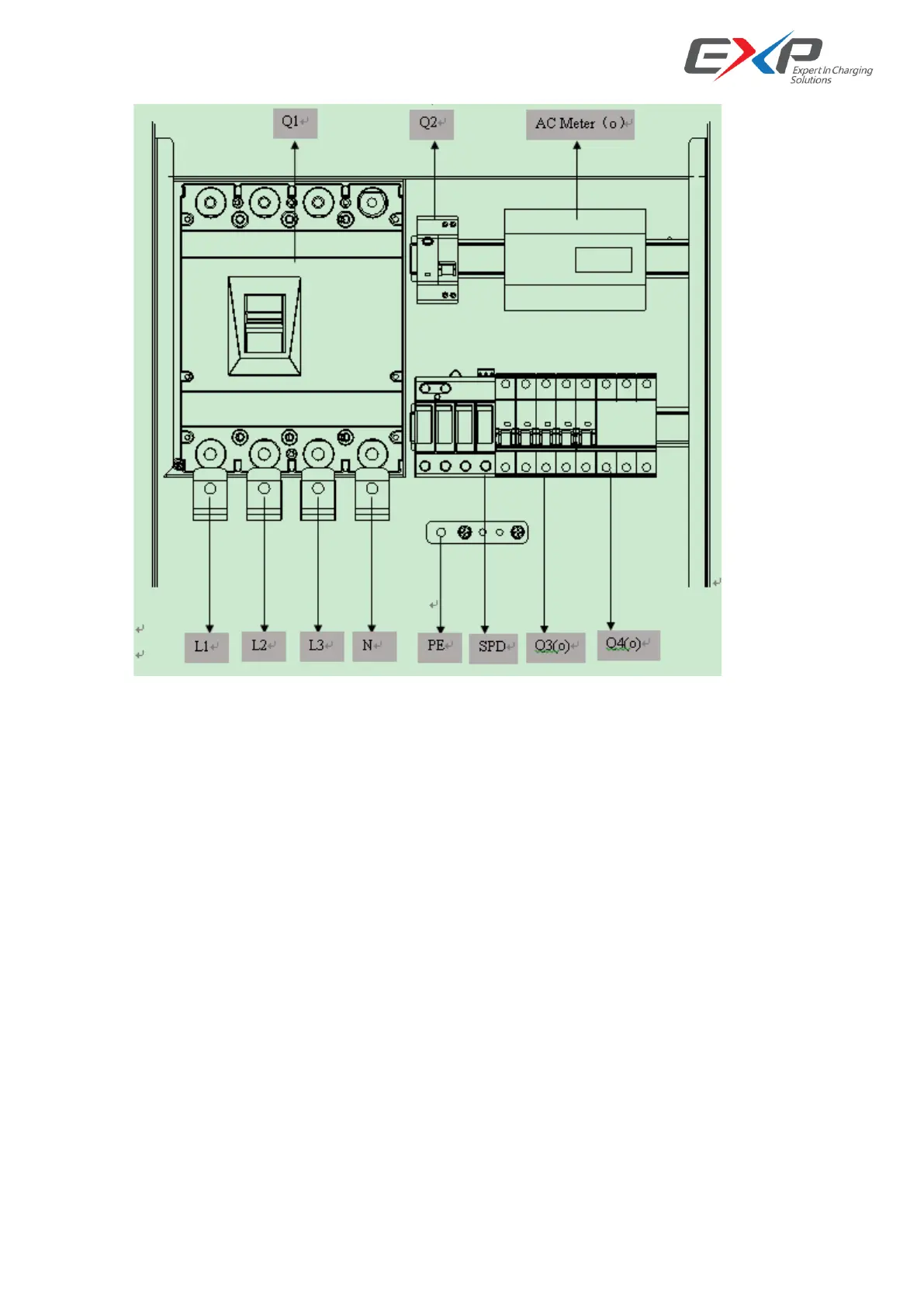

※ PE: Earth Bus Bar
※ Copper bar: Power main input: L1 L2 L3 N
※ Q1: AC Input MCB For Rectifier Module
※ Q2: AC Input RCD For Auxiliary Power
※ Q3: AC GUN output- power main input MCB
※ Q4: AC GUN output- power main input RCD
