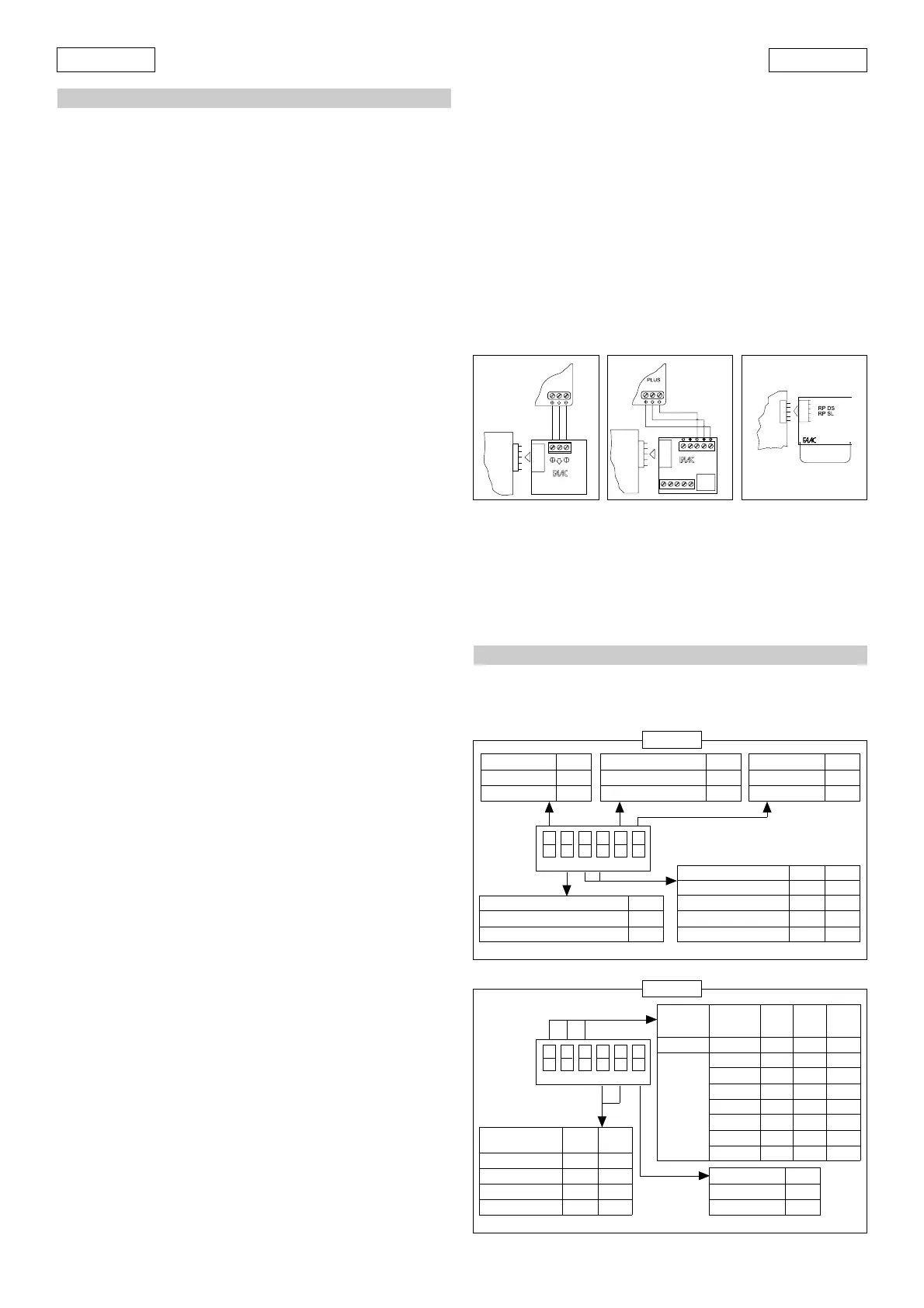

3
ITALIANO
ITALIANO
3. DESCRIZIONE COLLEGAMENTI
3.1. MORSETTIERA J1 (bassa tensione)
1 = Comando di OPEN (N.O.)
Si intende qualsiasi dispositivo (pulsante, detector,..)
che, chiudendo un contatto, può dare un impulso
d’apertura o chiusura all'automazione.
Per installare più dispositivi di Open, collegare i con-
tatti N.O. in parallelo.
2 = FSW Contatto sicurezze in chiusura (N.C.)
Per sicurezze, si intendono tutti i dispositivi
(fotocellule, coste sensibili, spire magnetiche) con
contatto N.C. che intervengono in presenza di un
ostacolo nell’area da loro protetta.
Le sicurezze salvaguardano la zona interessata dal
movimento in chiusura dell'automazione.
L’intervento delle sicurezze durante la fase di chiu-
sura provoca l’inversione del movimento dell'auto-
mazione, mentre non ha effetto durante la fase di
apertura. Le sicurezze impegnate ad automazione
aperta o in pausa, impediscono la chiusura.
Per installare più dispositivi di sicurezza, collegare i
contatti N.C. in serie.
ÜSe non vengono collegati dispositivi di sicurezza
in chiusura, ponticellare questo ingresso:
•col morsetto 4 (se failsafe disabilitato), oppure
•col morsetto 6 (se failsafe abilitato).
3 = Comando di STOP (N.C.)
Si intende qualsiasi dispositivo (es. pulsante) che,
aprendo un contatto, arresta il movimento dell'au-
tomazione.
Per installare più dispositivi d’arresto, collegare i con-
tatti N.C. in serie.
Ü Se non vengono collegati dispositivi di Stop,
ponticellare l’ingresso col comune (morsetto 4).
4 = Comune contatti/Negativo alimentazione accessori (-)
5 = Positivo alimentazione accessori 24Vdc (+)
Il carico max degli accessori è 250mA.
Per il calcolo degli assorbimenti, fare riferimento alle
istruzioni dei singoli accessori.
6 = Failsafe (-) (vedi "
4. Programmazione
")
Se si abilita il Failsafe, collegare obbligatoriamente
a questo morsetto i negativi dei proiettori
fotocellule.
7 = FCC Contatto Finecorsa Chiusura (N.O.)
Il finecorsa di chiusura è un dispositivo con contat-
to N.O. che, azionato quando l'automazione rag-
giunge la posizione di chiuso (chiudendo il contat-
to), provoca l'arresto dell'automazione dopo circa
1 secondo.
8 = Comune contatti/Negativo alimentazione accessori (-)
9 = FCA Contatto Finecorsa Apertura (N.O.)
Il finecorsa di apertura è un dispositivo con contat-
to N.O. che, azionato quando l'automazione rag-
giunge la posizione di aperto (chiudendo il contat-
to), provoca l'arresto dell'automazione.
3.2. MORSETTIERA J2 (alta tensione)
10-11 = Collegamento condensatore di spunto
In caso di applicazione con due operatori, collega-
re in parallelo i condensatori.
12-13-14 = Collegamento motore elettrico
I morsetti 12-13 vanno collegati alle fasi del motore
(cavi marrone e nero) mentre il morsetto 14 al co-
mune del motore (cavo blu).
In caso di applicazione con due operatori, collega-
re in parallelo i due motori.
15-16 = Lampada cortesia temporizzata (596MPS)
Lampeggiatore (610MPS)
La funzione di questa uscita è differenziata in base
al modello di scheda:
•596MPS:
Collegare l'eventuale lampada di cortesia 230V~
60W max. La luce di cortesia si attiva alla partenza
del motore e permane per un tempo di circa 90 se-
condi dal termine del movimento.
•610MPS:
Collegare il lampeggiatore 230V~ 60W max.
3.3. CONNETTORE J3 (bassa tensione)
Il connettore J3 è utilizzato per il collegamento rapido di
schede MINIDEC,DECODER, RICEVENTI RP (Fig. 4,5,6)
L'inserimento avviene innestando le schede accessorie in
maniera che il loro lato componenti sia rivolto verso l'interno
dell'apparecchiatura elettronica.
Inserimento e disinserimento vanno effettuati dopo aver tolto
tensione.
3.4. CONNETTORE J4 (bassa tensione)
Il connettore J4 è utilizzato per il collegamento rapido del
pulsante di apertura posto sul carter di operatori per basculante.
3.5. MORSETTIERA J9 (alta tensione)
Morsettiera per collegare l'alimentazione 230V~ 50Hz.
(L=Linea - N=Neutro - W=Terra).
4. PROGRAMMAZIONE
Per programmare il funzionamento dell'automazione, agire sui
microinterruttori come segue:
Tempo Ap/Ch (sec.) SW3 SW4
40 OFF OFF
35 ON OFF
30 OFF ON
25 ON ON
Comportamento FSW SW2
apre immediatamente OFF
apre al disimpegno ON
123456
ON
OFF
Failsafe SW6
No OFF
Si ON
Tempo Pausa (sec.) SW5
30 OFF
60 ON
Logica SW1
E OFF
AON
596MPS
123456
ON
OFF
Logica Pausa SW1 SW2 SW3
(sec.)
E / OFF OFF OFF
0 ON OFF OFF
2 OFF ON OFF
5 ON ON OFF
A 10 OFF OFF ON
15 ON OFF ON
30 OFF ON ON
60 ON ON ON
Tempo Ap/Ch SW4 SW5
(sec.)
4 OFF OFF
5 ON OFF
7 OFF ON
9ONON
Failsafe SW6
No OFF
Si ON
610MPS
MINIDEC
SL/DS
PLUS
844MPS
DECODER
SL/SLP/DS
844MPS
844MPS
Fig.4 Fig. 6Fig. 5
