Le presenti istruzioni sono valide per i seguenti modelli:
Apparecchiature 596MPS - 610MPS
1. DESCRIZIONE
L'apparecchiatura elettronica 596MPS è indicata per
comandare automazioni basculanti con singolo o doppio
operatore oleodinamico.
L'apparecchiatura elettronica 610MPS è indicata per
comandare barriere con operatore oleodinamico.
1.1. CARATTERISTICHE TECNICHE
TAB. 1 PARAMETRI DI FUNZIONAMENTO 596MPS & 610MPS
(selezionabili a dip-switch)
596MPS 610MPS
Logica automatica (A) / semiautomatica (E)
Tempo pausa (sec.) 30/60 0/2/5/10/15/30/60
Tempo lavoro (sec.) 25/30/35/40 4/5/7/9
Failsafe abilitato/disabilitato
TAB. 2 CARATTERISTICHE HARDWARE 596MPS & 610MPS
Alimentazione 230V~ (+6 -10 %) 50Hz
Potenza max assorbita 10 W
Carico max motori 800 W
Alimentazione accessori 24Vdc
Carico max accessori 250 mA
Temperatura ambiente - 20°C
V
+ 55°C
Fusibili di protezione motore/accessori
Connettori rapidi per schede decodifica-riceventi RP
pulsante apertura esterno
Morsettiere estraibili
Open
Ingressi in morsettiera Stop
Sicurezze in chiusura
Fine corsa
Uscite in morsettiera motore
condensatore
alimentazione accessori 24Vdc
lampada di cortesia (596MPS)
lampeggiatore (610MPS)
Temporizzazione di cortesia 90 sec. (596MPS)

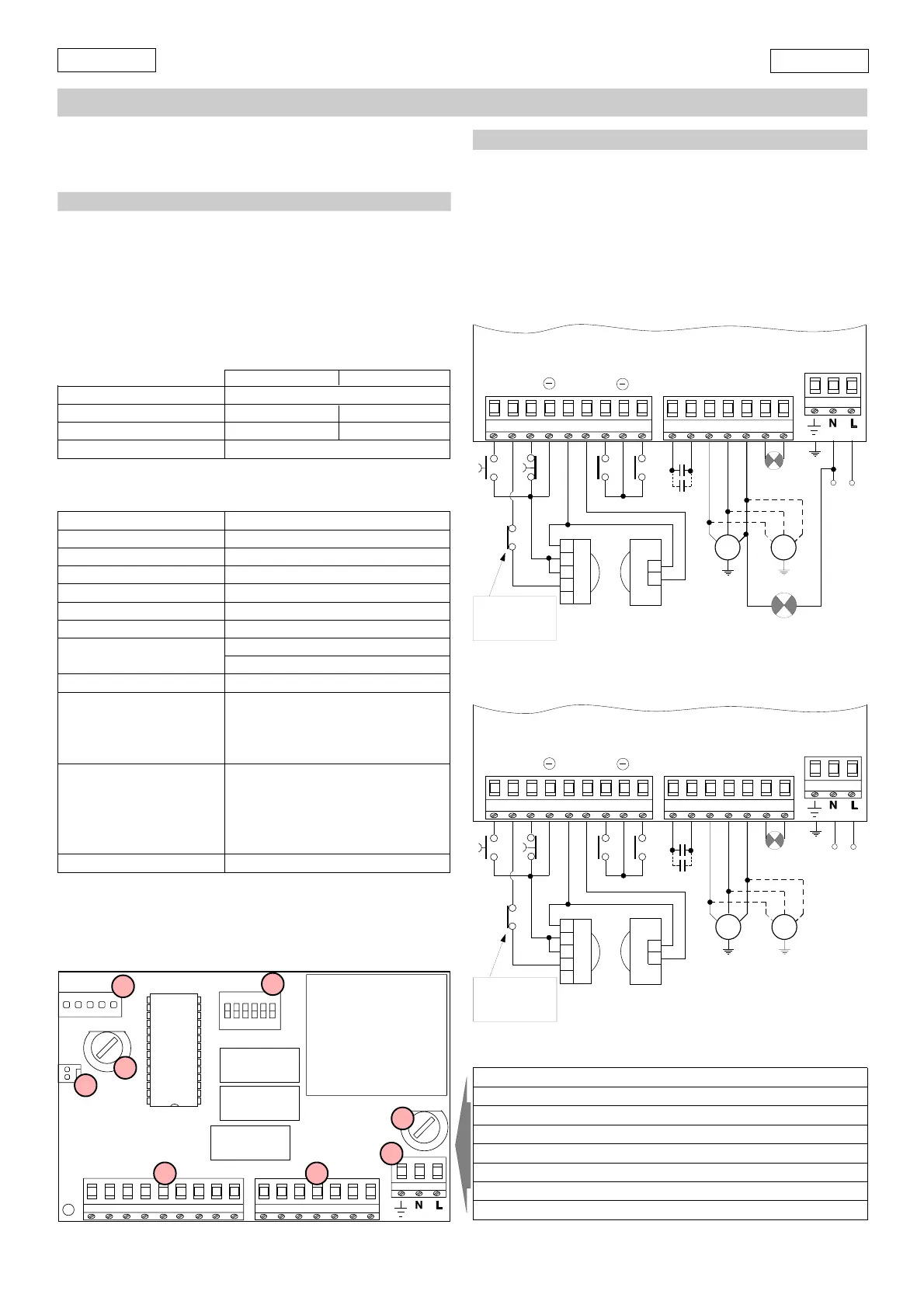

1.2. LAY OUT SCHEDA 596MPS & 610MPS
2. COLLEGAMENTI ELETTRICI
ÜPrima di effettuare qualsiasi tipo di intervento sulla scheda
(collegamenti, programmazione, manutenzione) togliere sem-
pre l’alimentazione elettrica.
Seguire i punti 10, 11, 12, 13,14 degli OBBLIGHI GENERALI PER LA
SICUREZZA.
Separare sempre i cavi di alimentazione 230V~ da quelli di
comando e di sicurezza (pulsanti, ricevente, fotocellule ecc.).
Per evitare qualsiasi disturbo elettrico utilizzare guaine separate.
2.1. SCHEMA COLLEGAMENTO 596MPS
(fotocellula con failsafe abilitato)
2.2. SCHEMA COLLEGAMENTO 610MPS
(fotocellula con failsafe abilitato)
876543219
16151413121110
1817 19
J2
F2
J4
DS1
123456
ON
TF1
F1
J1
J3
IC1
J9
RL1
RL3
RL2
F1
J4
J9
J3
DS1
J1 J2
F2
J1
5
4
3
2
1
2
1
M1 M2
OPEN
FCC
FSW
STOP
+24V
FAIL-SAFE
FCA
J2
J9
SERVICE LIGHT
230V~ 40W max
FAACLAMP
MINILAMP
C1
C2
TXRX
596MPS
Altre sicurezze
Other safeties
Autres sécurités
Andere Sicherheiten
Otros disp. seg.
230V~
(+6% -10%)
50Hz
8
7
654
3
219
16
15
14
13121110
1817 19
J1
5
4
3
2
1
2
1
230V~
(+6% -10%)
50Hz
M1 M2
OPEN
FCC
FSW
STOP
+24V
FAIL-SAFE
FCA
J2
J9
FAACLAMP
MINILAMP
C1
C2
TXRX
610MPS
Altre sicurezze
Other safeties
Autres sécurités
Andere Sicherheiten
Otros disp. seg.
8
7
654
3
219
16
15
14
13121110
1817 19
TAB. 3 COMPONENTI SCHEDA 596MPS & 610MPS
F1 Fusibile F1 5x20 5A/250V (motore/primario trasformatore)
F2 Fusibile F2 5x20 0.5A/250V ritardato (alimentazione accessori)
DS1 Microinterruttori di programmazione
J1 Morsettiera bassa tensione ingressi/accessori
J2 Morsettiera uscita motore/condensatore/lampada
J3 Connettore rapido schede decodifica/riceventi RP
J4 Connettore rapido pulsante Open
J9 Morsettiera ingresso alimentazione 230V~
Fig. 2
Fig. 3
Fig. 1
