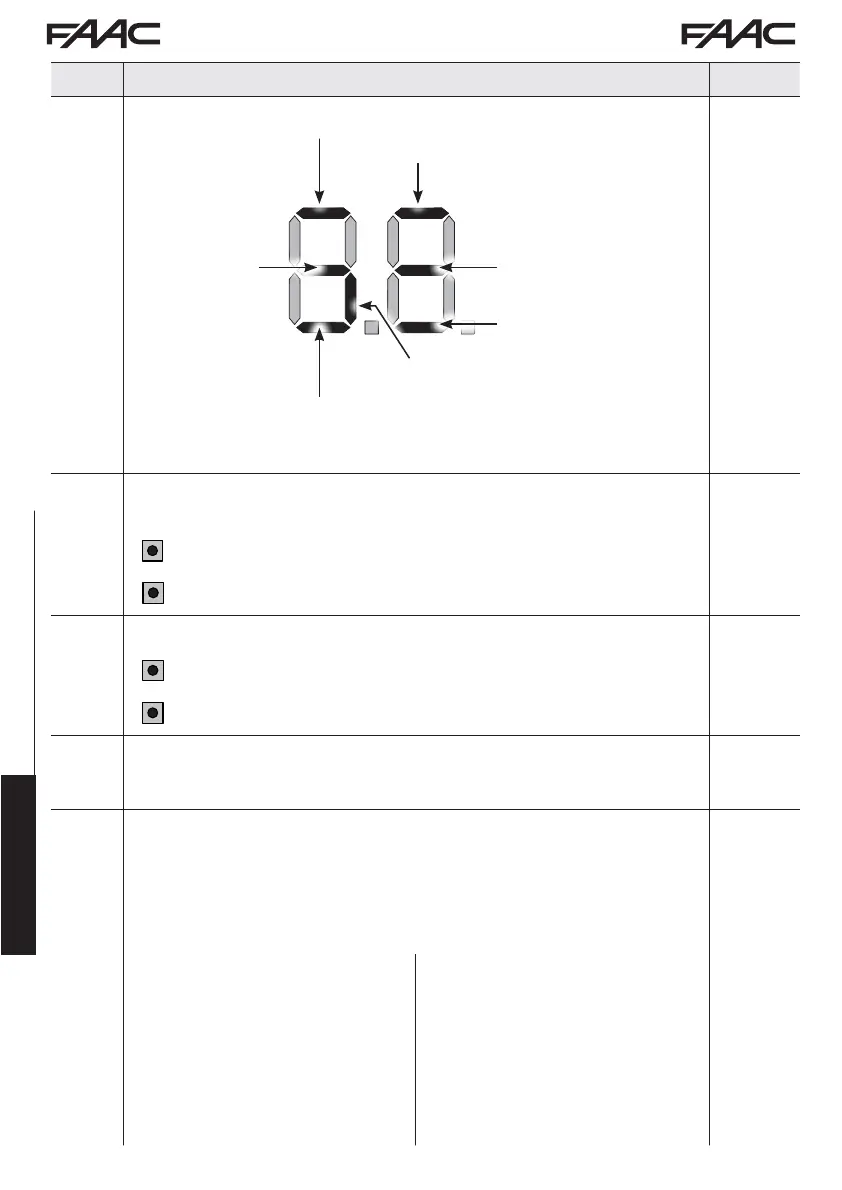

Display Función básica Por defecto
Codificador 1: encendido =
conectado y memori-
zado correctamente
Codificador 2:encendido =
conectado y memoriza-
do correcta-
mente
Estado BUS:
siempre encendido
Fotocélula OPEN:
encendido = memorizada y ocupada
Fotocélulas
en apertura: encendido = memorizadas y ocupadas
Fotocélulas en cierre:
encendido = memorizadas y ocupadas
Fotocélulas en
apertura y en
cierre:
encendido =
memorizadas y
ocupadas
M2
ACCIONAMIENTO operador presente MOTOR 2 (visualizado solo con
función
Mn = 2):
+
/ R
1
ABRIR (visualizando oP) mientras se tiene presionado el botón
-/ R2
CERRAR (visualizando cL) mientras se tiene presionado el botón
--
M1
ACCIONAMIENTO operador presente MOTOR 1:
+
/ R1
ABRIR (visualizando oP) mientras se tiene presionado el botón
-/ R2
CERRAR (visualizando cL) mientras se tiene presionado el botón
--
tL
APRENDIZAJE DE LOS TIEMPOS DE TRABAJO (SETUP):
Vea el apartado correspondiente.
--
St
ESTADO DE LA AUTOMATIZACIÓN:
1. fije la opción:
Y para GUARDAR y SALIR de la programación
no para SALIR de la programación SIN GUARDAR
2. Pulse la tecla Fpara confirmar; tras lo cual el display vuelve a mostrar el
estado de laautomatización:
Y
00 = CERRADO
01 = ABIERTO
02 = Parado y luego “ABRIR”
03 = Parado y luego “CERRAR”
04 = En “PAUSA”
05 = Abriendo
06 = Cerrando
07 = FAIL SAFE en curso
08 = Control de dispositivos BUS-2EASY en curso
09 = Pre-parpadeo y luego “ABRIR”
10 = Pre-parpadeo y luego “CERRAR”
