E045 6 732785 - Rev.D
ITALIANO
Istruzioni originali

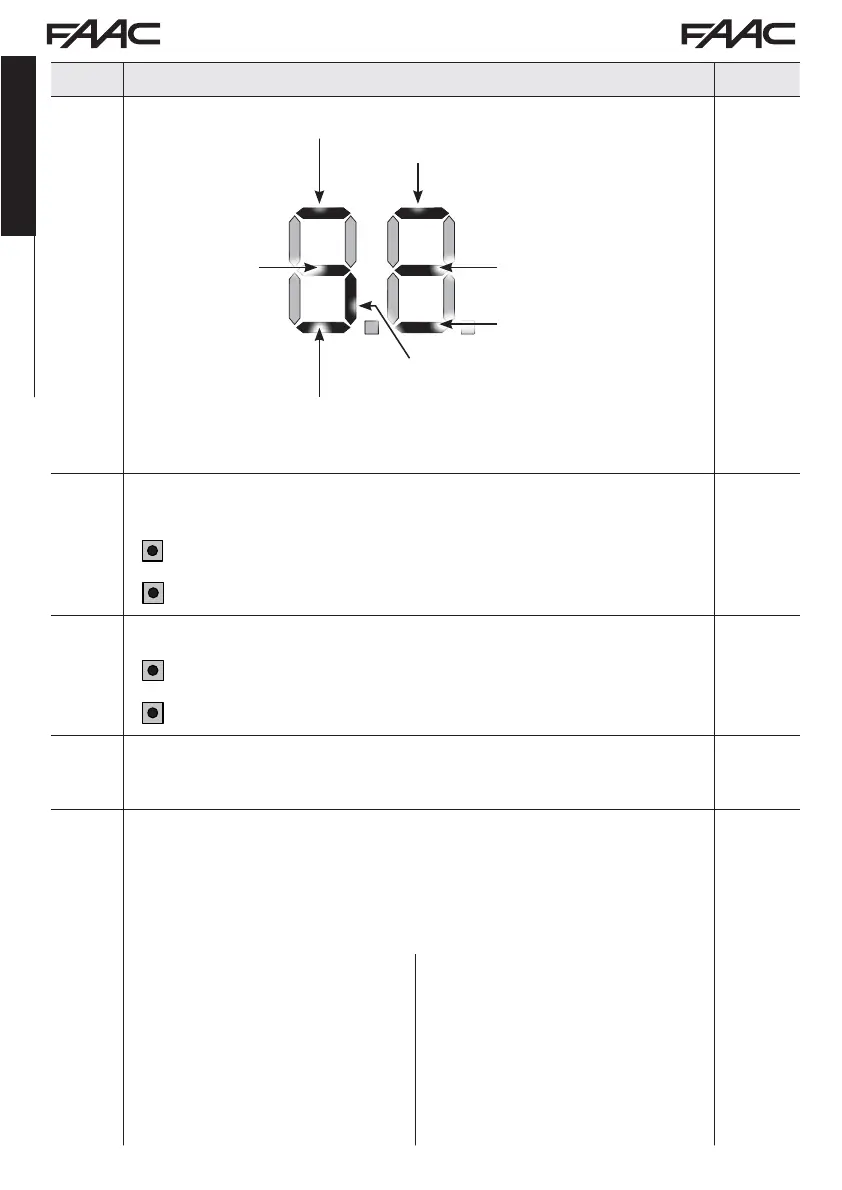

Display Funzione Base Default
Encoder 1: acceso = collegato e
iscritto correttamente
Encoder 2:acceso =
collegato e iscritto cor-
rettamente
Stato BUS:
sempre acceso
Fotocellula OPEN:
acceso = iscritta e impegnata
Fotocellule
in apertura: acceso = iscritte e impegnate
Fotocellule in chiusura:
acceso = iscritte e impegnate
Fotocellule in
apertura e in
chiusura:
acceso = iscritte e
impegnate
M2
AZIONAMENTO uomo presente MOTORE 2 (visualizzato solo con fun-
zione
Mn = 2):
+
/ R
1
APRE (visualizzando oP) finché il pulsante viene tenuto premuto
-/ R2
CHIU
DE (visualizzando cL) finché il pulsante viene tenuto premuto
--
M1
AZIONAMENTO uomo presente MOTORE 1:
+
/ R1
APRE (visualizzando oP) finché il pulsante viene tenuto premuto
-/ R2
C
HIUDE (visualizzando cL) finché il pulsante viene tenuto premuto
--
tL
APPRENDIMENTO TEMPI DI LAVORO (SETUP):
Si veda il paragrafo relativo.
--
St
STATO DELL’AUTOMAZIONE:
1. impostare la scelta:
Y per SALVARE e USCIRE dalla programmazione
no per USCIRE dalla programmazione SENZA SALVARE
2. premere il tasto F per conferma; al termine il display torna a visualizzare
lo stato dell’automazione:
Y
00 = CHIUSO
01 = APERTO
02 = Fermo poi “APRE”
03 = Fermo poi “CHIUDE”
04 = In “PAUSA”
05 = In fase di apertura
06 = In fase di chiusura
07 = FAIL SAFE in corso
08 = verifica dispositivi BUS-2EASY in corso
09 = Prelampeggio poi “APRE”
10 = Prelampeggio poi “CHIUDE”
