Unbeschrankter Bahnübergang (Bsp. C-Gleis)
*
*
**
**
Zugkontakt Anfang Zugkontakt Ende
FAHRTRICHTUNG
Fahrdraht AndreaskreuzStopp-Stelle
FAHRTRICHTUNG ZUG
Art.Nr. 161657
**
*
ST 2 SE 1 HST
BL 1
ST 3
SE 2
HST
BL 2
18,5 mm
40 mm
70 mm
173 mm
150 mm 150 mm
1 ,5 mm 3 mm
10 mm
SE
2
Sensor
16 V ≈
11 mm
FAHRTRICHTUNG

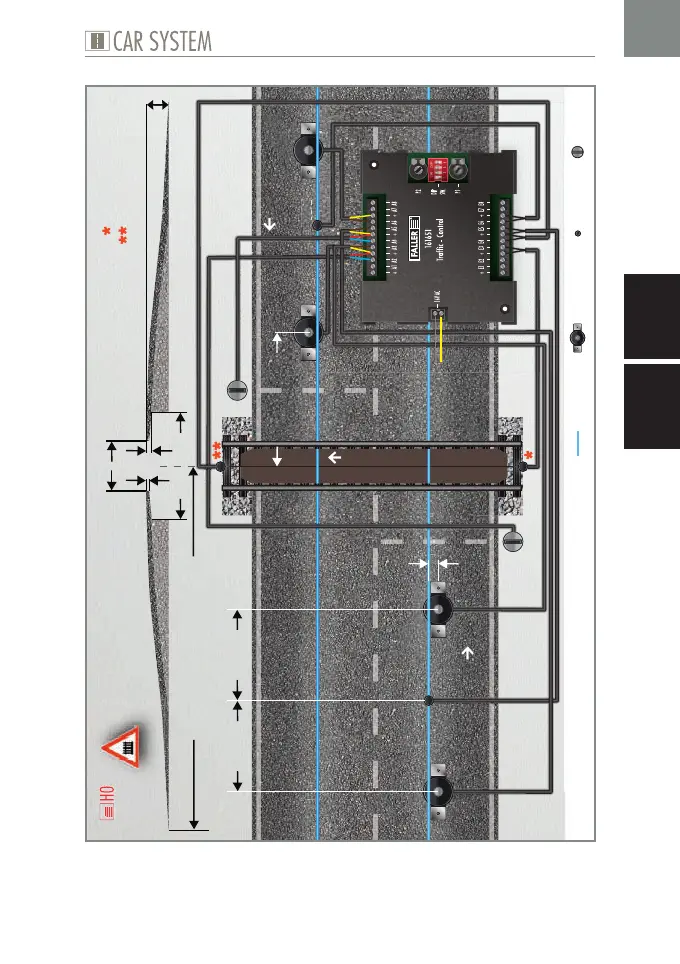

Abb./Fig. 36: Unbeschrankter Bahnübergang/Unprotected level crossing
