34
Traffic-Light-Control
DE
6. Traffic-Light-Control
Passend zur Traffic-Light-Control erhalten Sie von FALLER unterschiedliche
Modelle mit Beleuchtung, die Verkehrsszenarien simulieren. Dazu gehö-
ren für die Spur H0 »2 Ampeln mit Stopp-Stellen«, Art. 161656, »2 LED-
Ampeln«, Art. 161841 und »2 LED-Warnbaken«, Art. 161830 und für die
Spur N »2 Ampeln mit Stopp-Stellen«, Art. 162056 und »2 LED-Ampeln«,
Art. 162061. Nähere Hinweise entnehmen Sie bitte den Anleitungen der
jeweiligen Produkte. Einen Überblick zu den Anschlusssituationen erhalten
Sie in diesem Kapitel.
Anschlussbeispiel: Ampel und Stopp-Stellen an die Traffic-Light-Control
anschließen

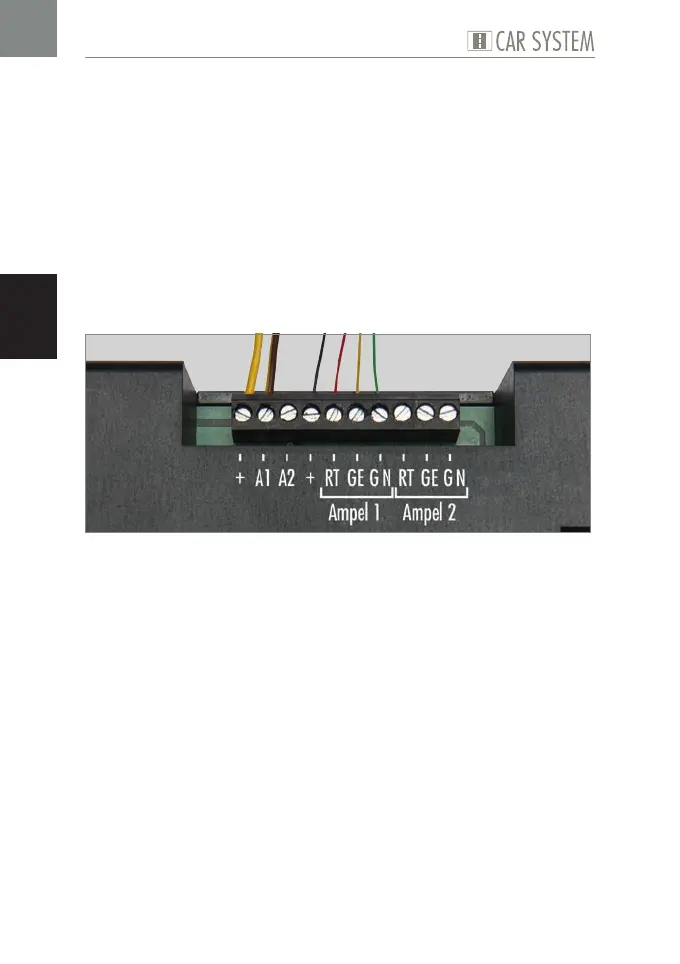

Abb. 21: Ampel und Stopp-Stellen anschließen
X
Schließen Sie die farbigen Leitungen der Ampel an der vorgesehenen
Position an. Rotes Kabel an "RT", gelbes Kabel an "GE", grünes Kabel
an "GN", siehe Abb. 21.
X
Schließen Sie die schwarze Leitung der Ampel an "+" an, siehe Abb. 21.
Die Ampel ist angeschlossen.
X
Schließen Sie die Kabel der Stopp-Stellen an den vorgesehenen Posi-
tionen an. Braunes Kabel an "A1", bzw. "A2", gelbes Kabel an "+",
siehe Abb. 21.
Die Stopp-Stellen sind angeschlossen.
HINWEIS: An die Ausgänge "Ampel 1" und "Ampel 2" können jeweils bis
zu zwei Ampeln parallel angeschlossen werden.
HINWEIS: Bitte beachten Sie auch die Tabelle 22 »Elektrische Werte« im
Kapitel 9 »Technische Daten« dieser Anleitung.
