Anschlussbeispiel: LED-Warnbaken, Art. 161830 an die Traffic-Light-Con-
trol anschließen

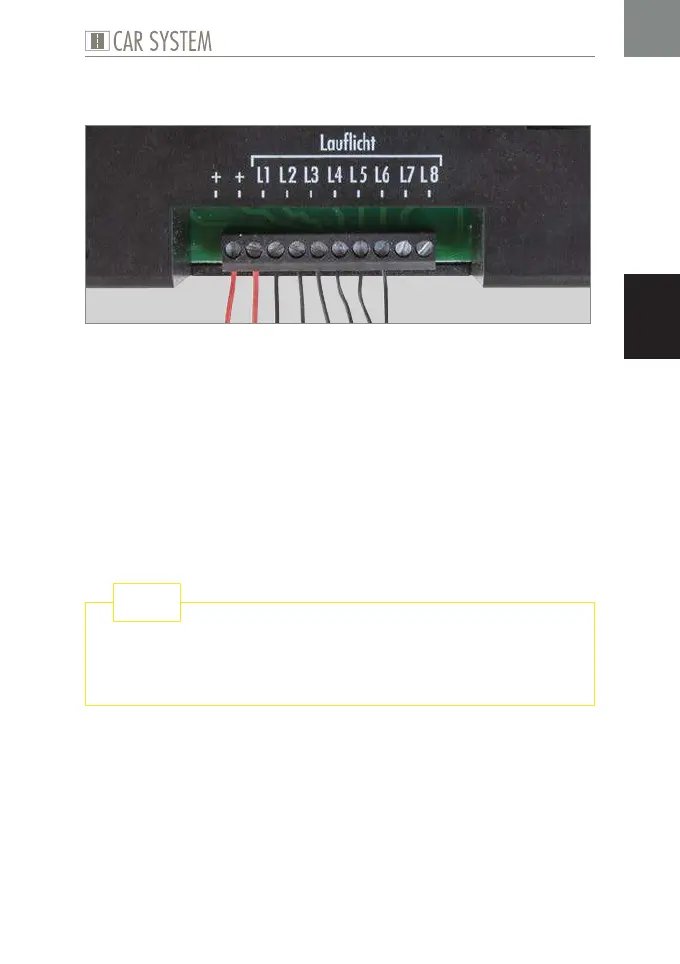

Abb. 22: LED-Warnbaken anschließen
X
Schließen Sie die schwarzen Leitungen der Warnlichtbaken in der
gewünschten Reihenfolge an L1 bis L8 an, siehe Abb. 22.
X
Schließen Sie die roten Leitungen der Warnlichtbaken an "+" an, siehe
Abb. 22.
Die Warnbaken sind angeschlossen.
HINWEIS: Die an L1 bis L8 angeschlossenen Warnlichtbaken blinken spä-
ter der Reihe nach auf.
HINWEIS: Bitte beachten Sie auch die Tabelle 22 »Elektrische Werte« im
Kapitel 9 »Technische Daten« dieser Anleitung.
Zahlreiche Beispiele mit unterschiedlichen Einsatzmöglichkeiten der
Traffic-Control und der Traffic-Light-Control auf Ihrer Car System-
Anlage finden Sie im Anhang dieser Anleitung.
