Traffic-Control-Programme
Die Traffic-Control ist mit 15 unterschiedlichen Programmen ausgestattet.
Diese lassen sich einfach und bequem über den DIP-Schalter auswählen.
Hierzu schieben Sie bitte die vier Hebel des Mehrfachschalters in die beim
jeweiligen Programm abgebildeten Positionen. Jedes einzelne dieser Pro-
gramme umfasst eine vorkonfigurierte Zusammenstellung von Schaltabläu-
fen. Abhängig von Ihren individuellen Anforderungen, können Sie auf diese
Weise den Anschluss Ihrer Komponenten vornehmen.
DIP-Schalter der Traffic-Control

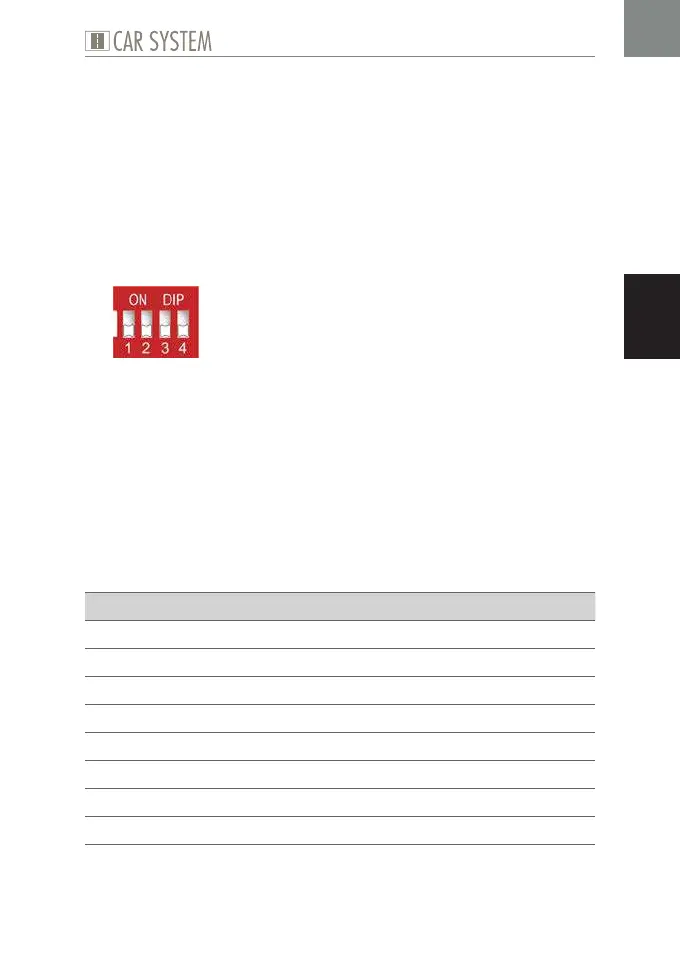

Abb. 5: DIP-Schalter
Die den einzelnen Programmen zugeordneten Schaltabläufe, werden Ihnen
in den Tabellen auf den nachfolgenden Seiten aufgezeigt. Sie finden dar-
unter einfache Schaltvorgänge, die lediglich nach Zeit variieren, aber auch
komplexere Schaltvorgänge, die mehrere Ein- und Ausgänge miteinschlie-
ßen, wie etwa bei einer Bushaltestelle oder einem Bahnübergang.
Verwendete Abkürzungen
Machen Sie sich zunächst mit den Abkürzungen vertraut, die in den Pro-
gramm-Tabellen auf den folgenden Seiten verwendet werden:
Abkürzung Bedeutung
AB Abzweigung
BL Blinklicht für Bahnübergang
HST Haupt-Stopp-Stellen
K Komponente nach Wahl
P Parkplatz
P/FR Parkplatz/Freigabetaster
ST Stopp-Stelle
X Universelle Einsatzmöglichkeit
Tab. 5: Verwendete Abkürzungen
